Name: Thyristor P2300SB ESD Suppressors DO-214AA نیمه هادی برای محافظت از افزایش
Brand: SOCAY
SKU: P2300SB
Rating: 5 (187 reviews)

امکانات گالری توضیحات محصول درخواست نقل قول

امکانات

مشخصات

نام محصول: سرکوبگرهای تریستور (TSS)

مورد: DO-214AA/SMB

VDRM (حداقل): 190 ولت

IDRM: 5μA

در مقابل @100V/μS (حداکثر): 260 ولت

است (حداکثر): 800 میلی آمپر

Vt @It=2.2A (حداکثر): 4 ولت

آن (حداکثر): 2.2A

آه (حداقل): 150 میلی آمپر

C0 @ 1MHz، 2V Bias (نوع): 60pF

برجسته کردن:

سرکوب کننده های ESD تیرستور,مقاومت در برابر تشنجات ESD,P2300SB

Surge Protection ESD Suppressors

P2300SB

اطلاعات اولیه

محل منبع: شنژن، گوانگدونگ، چین

نام تجاری: SOCAY

گواهی: REACH,RoHS,ISO

شماره مدل: P2300SB

سند: بروشور محصول PDF

پرداخت

جزئیات بسته بندی: قرقره نوار، فله

زمان تحویل: 5 تا 8 روز کاری

گالری

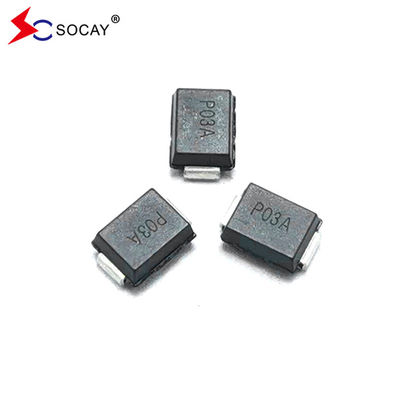

Thyristor P2300SB ESD Suppressors DO-214AA نیمه هادی برای محافظت از افزایش

توضیحات محصول

تیریستور P2300SB ESD سرکوب کننده DO-214AA نیمه هادی برای محافظت از افزایش در Sstock

صفحه اطلاعات:PXXX0SB_v21031.pdf

شماره بخش	علامت گذاری	V_DRM@I_DRM=5μA	VS ① @100V/μS	V_T @I_T=2.2A	من_S	من_T	من_H	C0 2 @ 1MHz، 2V تعصب
		Vدقیقه	Vحداکثر	Vحداکثر	mAحداکثر	Aحداکثر	mAدقیقه	pF نوع
P0080SB	P008B	6	25	4	800	2.2	50	80
P0300SB	P03B	25	40	4	800	2.2	50	80
P0640SB	P06B	58	77	4	800	2.2	150	80
P0720SB	P07B	65	88	4	800	2.2	150	75
P0900SB	P09B	75	98	4	800	2.2	150	70
P1100SB	P11B	90	130	4	800	2.2	150	70
P1300SB	P13B	120	160	4	800	2.2	150	65
P1500SB	P15B	140	180	4	800	2.2	150	65
P1800SB	P18B	170	220	4	800	2.2	150	65
P2300SB	P23B	190	260	4	800	2.2	150	60
P2600SB	P26B	220	300	4	800	2.2	150	60
P3100SB	P31B	275	350	4	800	2.2	150	50
P3500SB	P35B	320	400	4	800	2.2	150	50
P4200SB	P42B	400	520	4	800	2.2	150	40
يادداشت: 1V در 100KV/s اندازه گیری می شود. 2 ظرفیت خارج از حالت در V اندازه گیری می شود_{دی سی}=2V، V_RMS=1V، f=1MHz.

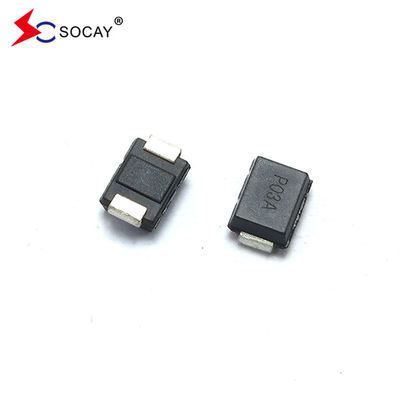

Thyristor P2300SB ESD Suppressors DO-214AA نیمه هادی برای محافظت از افزایش 0

توضیحات:

سری PXXX0SB برای محافظت از تجهیزات پهن باند مانند مودم، کارت خط، CPE و DSL از آسیب رساندن به ولتاژ بیش از حد طراحی شده است.این سری یک راه حل نصب سطحی را فراهم می کند که تجهیزات را قادر می سازد با استانداردهای نظارتی جهانی مطابقت داشته باشند..

ویژگی ها:

u افزایش ولتاژ کم

u ولتاژ پایین در حالت فعال

u قابلیت افزایش فشار را پس از رویدادهای متعدد افزایش فشار در محدوده کاهش نمی دهد

u شکست در شارژ کوتاه زمانی که افزایش بیش از رتبه بندی

u ظرفیت کم

استانداردهای جهانی قابل استفاده:

u TIA-968-A

u ITU K.20/21 سطح پیشرفته

u ITU K.20/21 سطح پایه

u GR 1089 ساختمان بین المللی

u IEC 6100-4-5

u YD/T 1082

u YD/T 993

u YD/T 950

پارامتر	تعریف
من_S	جریان تغییر دهنده- حداکثر جریان مورد نیاز برای تغییر به حالت روشن
من_DRM	جریان نشت- حداکثر اوج جریان خارج از حالت اندازه گیری شده در V_DRM
من_H	جریان نگهدارنده- حداقل جریان مورد نیاز برای حفظ حالت
من_T	جریان در حالت فعال- حداکثر جریان نامی مستمر در حالت فعال
V_S	ولتاژ سوئیچ- حداکثر ولتاژ قبل از تغییر حالت
V_DRM	ولتاژ اوج خارج از حالت- حداکثر ولتاژ که می تواند در حالی که حالت خاموش را حفظ می کند اعمال شود
V_T	ولتاژ در حالت فعال- حداکثر ولتاژ اندازه گیری شده در جریان نامی حالت فعال
C₀	ظرفیت خارج از حالت- ظرفیت معمولی اندازه گیری شده در حالت خاموش

سری	2/10μS¹	8/20μS¹		10/160μS¹	10/560μS¹	10/1000μS¹	5/310μS¹	من_TSM 50/60 هرتز	di/dt
	2/10μS²	1.2/50μS²		10/160μS²	10/560μS²	10/1000μS²	10/700μS²
	یه دقیقه	یه دقیقه		یه دقیقه	یه دقیقه	یه دقیقه	Aدقیقه	یه دقیقه	آمپر/μs حداکثر
ب	250	250		150	100	80	100	30	500
يادداشت: شکل موج جریان در μs شکل موج ولتاژ در μs			- درجه اوج جریان پالس (I)_PP) تکراری است و در طول عمر محصول تضمین شده است. -من_PPدرجه بندی قابل استفاده در محدوده دمای -40°C تا +85°C - دستگاه باید در ابتدا در تعادل حرارتی با -40°C < T باشد_J< + 150°C

مسدود کردن ولتاژ دمای بالا	80٪ VDRM نامی (VAC Peak) + 125 °C یا + 150 °C، مواد سرب آلیاژ مس ولتاژ دمای بالا 504 یا 1008 ساعت مسدود می شود

چرخه دمای	-65°C تا +150°C، 15 دقیقه، 10 تا 100 چرخه.

دمای منحرف و رطوبت	52 VDC (+85°C) 85%RH، 504 تا 1008 ساعت.
ذخیره سازی با دمای بالا	+150°C 1008 ساعت MIL-STD-750 (روش 1031) JEDEC، JESD22-A-101
ذخیره سازی با دمای پایین	-65 درجه سانت، 1008 ساعت
شوک حرارتی	0°C تا +100°C، 5 دقیقه توقف، 10 ثانیه انتقال، شوک حرارتی 10 چرخه.
اتوکلاو (تست فشار پودر)	+121°C، 100٪RH، 2atm، 24 تا 168 ساعت.
مقاومت در برابر گرما	+260°C، 30 ثانیه. MIL-STD-750 (روش 2031)
سطح حساسیت به رطوبت	85٪ RH، +85 °C، 168 ساعت، 3 چرخه بازپرداخت سطح (+260 °C اوج). JEDEC-J-STD-020, سطح 1

مواد سرب	آلیاژ مس
پايانگاه	100 درصد از لاستیک مات
مواد بدن	طبقه بندی قابل اشتعال 94V-0 را با اپوکسی شناخته شده UL

شماره بخش	بسته بندی اجزا	مقدار	بسته بندی گزینه	مشخصات بسته بندی
Pxxx0SB	DO-214AA	2500	نوار و رول - نوار 12mm/13 "	EIA -481 - D

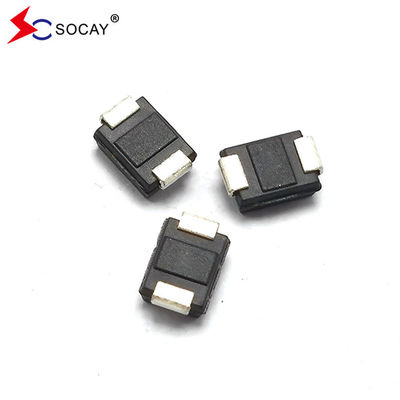

Thyristor P2300SB ESD Suppressors DO-214AA نیمه هادی برای محافظت از افزایش 1

Thyristor P2300SB ESD Suppressors DO-214AA نیمه هادی برای محافظت از افزایش 2

Thyristor P2300SB ESD Suppressors DO-214AA نیمه هادی برای محافظت از افزایش 3

Thyristor P2300SB ESD Suppressors DO-214AA نیمه هادی برای محافظت از افزایش 4
