Name: مهار کننده های تورستور با ظرفیت پایین قطعات نیمه هادی TSS P0640SB
Brand: SOCAY
SKU: P0640SB
Rating: 4.5 (182 reviews)

امکانات گالری توضیحات محصول درخواست نقل قول

امکانات

مشخصات

کلمات کلیدی: دیودها

بسته بندی: DO-214AA/SMB

درخواست: برد مدار حفاظتی؛

نوع نصب: مقدار سطح

VDRM (حداقل): 58 ولت

IDRM: 5μA

در مقابل @100V/μS (حداکثر): 77 ولت

است (حداکثر): 800 میلی آمپر

Vt @It=2.2A (حداکثر): 4 ولت

آن (حداکثر): 2.2A

C0 @ 1MHz، 2V Bias (نوع): 60pF

برجسته کردن:

سرکوب کننده های تورستور TSS,سرکوب کننده های تورستور با ظرفیت پایین,P0640SB

Low Capacitance Thyristor Surge Suppressors

P0640SB

اطلاعات اولیه

محل منبع: شنژن، گوانگدونگ، چین

نام تجاری: SOCAY

گواهی: REACH,RoHS,ISO

شماره مدل: P0640SB

سند: بروشور محصول PDF

پرداخت

جزئیات بسته بندی: قرقره نوار، فله

زمان تحویل: 1-3 هفته

گالری

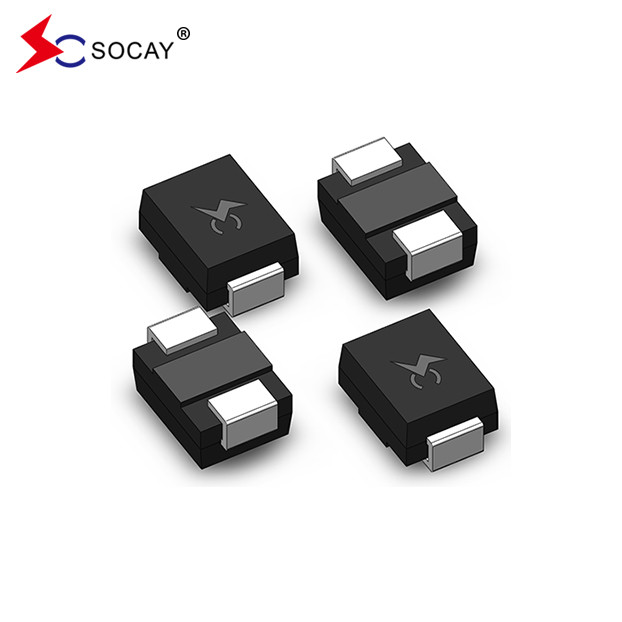

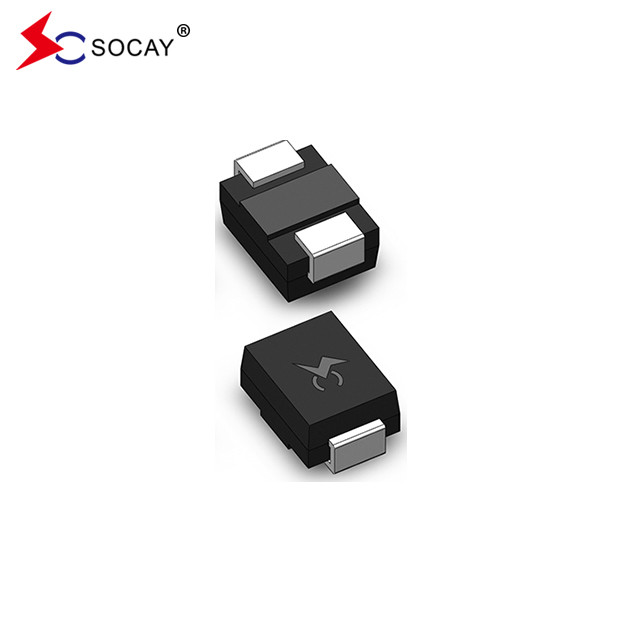

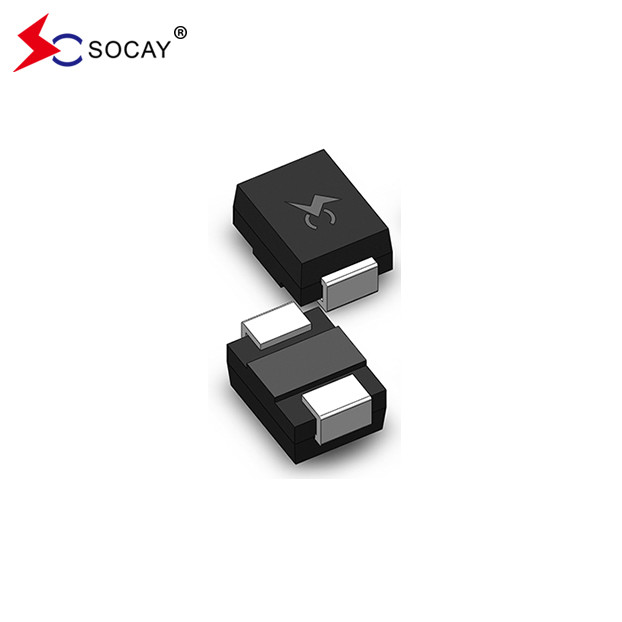

مهار کننده های تورستور با ظرفیت پایین قطعات نیمه هادی TSS P0640SB

توضیحات محصول

مهار کننده های تورستور با ظرفیت پایین قطعات نیمه هادی TSS P0640SB

صفحه اطلاعات:PXXX0SB_v21031.pdf

شماره بخش	علامت گذاری	V_DRM@I_DRM=5μA	VS ① @100V/μS	V_T @I_T=2.2A	من_S	من_T	من_H	C0 2 @ 1MHz، 2V تعصب
		Vدقیقه	Vحداکثر	Vحداکثر	mAحداکثر	Aحداکثر	mAدقیقه	pF نوع
P0080SB	P008B	6	25	4	800	2.2	50	80
P0300SB	P03B	25	40	4	800	2.2	50	80
P0640SB	P06B	58	77	4	800	2.2	150	80
P0720SB	P07B	65	88	4	800	2.2	150	75
P0900SB	P09B	75	98	4	800	2.2	150	70
P1100SB	P11B	90	130	4	800	2.2	150	70
P1300SB	P13B	120	160	4	800	2.2	150	65
P1500SB	P15B	140	180	4	800	2.2	150	65
P1800SB	P18B	170	220	4	800	2.2	150	65
P2300SB	P23B	190	260	4	800	2.2	150	60
P2600SB	P26B	220	300	4	800	2.2	150	60
P3100SB	P31B	275	350	4	800	2.2	150	50
P3500SB	P35B	320	400	4	800	2.2	150	50
P4200SB	P42B	400	520	4	800	2.2	150	40
يادداشت: 1V در 100KV/s اندازه گیری می شود. 2 ظرفیت خارج از حالت در V اندازه گیری می شود_{دی سی}=2V، V_RMS=1V، f=1MHz.

مهار کننده های تورستور با ظرفیت پایین قطعات نیمه هادی TSS P0640SB 0

مقدمه:

سیستم های TSS با هدایت دقیق، پاسخ سریع، ظرفیت جذب موج بالا، تقارن دو محوری و قابلیت اطمینان بالا مشخص می شوند.

اصل کار

هنگامی که به طور موازی به یک مدار متصل شده و دستگاه در حال حرکت نیست، ارزش مقاومت بالا است و می تواند به عنوان یک مدار باز با تاثیر کمی یا هیچ در مدار در نظر گرفته شود.وقتی نبض غیرطبیعی وجود دارد، ارزش مقاومت بلافاصله کاهش می یابد و جریان را به طور لحظه ای آزاد می کند. هنگامی که ولتاژ فوق العاده از بین می رود ، به حالت مقاومت بالا خود باز می گردد و مدار به طور معمول کار می کند.

پارامتر	تعریف
من_S	جریان تغییر دهنده- حداکثر جریان مورد نیاز برای تغییر به حالت روشن
من_DRM	جریان نشت- حداکثر اوج جریان خارج از حالت اندازه گیری شده در V_DRM
من_H	جریان نگهدارنده- حداقل جریان مورد نیاز برای حفظ حالت
من_T	جریان در حالت فعال- حداکثر جریان نامی مستمر در حالت فعال
V_S	ولتاژ سوئیچ- حداکثر ولتاژ قبل از تغییر حالت
V_DRM	ولتاژ اوج خارج از حالت- حداکثر ولتاژ که می تواند در حالی که حالت خاموش را حفظ می کند اعمال شود
V_T	ولتاژ در حالت فعال- حداکثر ولتاژ اندازه گیری شده در جریان نامی حالت فعال
C₀	ظرفیت خارج از حالت- ظرفیت معمولی اندازه گیری شده در حالت خاموش

سری	2/10μS¹	8/20μS¹		10/160μS¹	10/560μS¹	10/1000μS¹	5/310μS¹	من_TSM 50/60 هرتز	di/dt
	2/10μS²	1.2/50μS²		10/160μS²	10/560μS²	10/1000μS²	10/700μS²
	یه دقیقه	یه دقیقه		یه دقیقه	یه دقیقه	یه دقیقه	Aدقیقه	یه دقیقه	آمپر/μs حداکثر
ب	250	250		150	100	80	100	30	500
يادداشت: شکل موج جریان در μs شکل موج ولتاژ در μs			- درجه اوج جریان پالس (I)_PP) تکراری است و در طول عمر محصول تضمین شده است. -من_PPدرجه بندی قابل استفاده در محدوده دمای -40°C تا +85°C - دستگاه باید در ابتدا در تعادل حرارتی با -40°C < T باشد_J< + 150°C

مسدود کردن ولتاژ دمای بالا	80٪ VDRM نامی (VAC Peak) + 125 °C یا + 150 °C، مواد سرب آلیاژ مس ولتاژ دمای بالا 504 یا 1008 ساعت مسدود می شود

چرخه دمای	-65°C تا +150°C، 15 دقیقه، 10 تا 100 چرخه.

دمای منحرف و رطوبت	52 VDC (+85°C) 85%RH، 504 تا 1008 ساعت.
ذخیره سازی با دمای بالا	+150°C 1008 ساعت MIL-STD-750 (روش 1031) JEDEC، JESD22-A-101
ذخیره سازی با دمای پایین	-65 درجه سانت، 1008 ساعت
شوک حرارتی	0°C تا +100°C، 5 دقیقه توقف، 10 ثانیه انتقال، شوک حرارتی 10 چرخه.
اتوکلاو (تست فشار پودر)	+121°C، 100٪RH، 2atm، 24 تا 168 ساعت.
مقاومت در برابر گرما	+260°C، 30 ثانیه. MIL-STD-750 (روش 2031)
سطح حساسیت به رطوبت	85٪ RH، +85 °C، 168 ساعت، 3 چرخه بازپرداخت سطح (+260 °C اوج). JEDEC-J-STD-020, سطح 1

مواد سرب	آلیاژ مس
پايانگاه	100 درصد از لاستیک مات
مواد بدن	طبقه بندی قابل اشتعال 94V-0 را با اپوکسی شناخته شده UL

شماره بخش	بسته بندی اجزا	مقدار	بسته بندی گزینه	مشخصات بسته بندی
Pxxx0SB	DO-214AA	2500	نوار و رول - نوار 12mm/13 "	EIA -481 - D

مهار کننده های تورستور با ظرفیت پایین قطعات نیمه هادی TSS P0640SB 1

مهار کننده های تورستور با ظرفیت پایین قطعات نیمه هادی TSS P0640SB 2

مهار کننده های تورستور با ظرفیت پایین قطعات نیمه هادی TSS P0640SB 3

مهار کننده های تورستور با ظرفیت پایین قطعات نیمه هادی TSS P0640SB 4
