خانه /محصولات/سرکوبگرهای تریستور/DO-214AA دستگاه های حفاظت از افزایش تایریستور 100A 275V SMD P3100SB 4KV

DO-214AA دستگاه های حفاظت از افزایش تایریستور 100A 275V SMD P3100SB 4KV

2500 عدد
MOQ
negotiable
قیمت
DO-214AA دستگاه های حفاظت از افزایش تایریستور 100A 275V SMD P3100SB 4KV
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
اسم دیگر: لوله های تریستور
رد پا: DO-214AA/SMB
الگوی: مقدار سطح
VDRM (حداقل): 275 ولت
IDRM: 5μA
در مقابل @100V/μS (حداکثر): 350 ولت
است (حداکثر): 800 میلی آمپر
Vt @It=2.2A (حداکثر): 4 ولت
آن (حداکثر): 2.2A
کد تاریخ: نزدیکترین
برجسته کردن:

دستگاه های محافظت از تورستور 4KV,دستگاه های محافظت از تورستور 100A,P3100SB

,

Thyristor Surge Protection Devices 100A

,

P3100SB
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: REACH,RoHS,ISO
شماره مدل: P3100SB
سند: بروشور محصول PDF
پرداخت
جزئیات بسته بندی: قرقره نوار، فله
زمان تحویل: 1-3 هفته
توضیحات محصول

SOCAY P3100SB 4KV DO-214AA P3100SB دستگاه های محافظت از تورستور 100A 275V SMD



صفحه اطلاعات:PXXX0SB_v21031.pdf



1روش انتخاب



1برای دانستن محصول مشتری، ولتاژ کار، پورت کاربرد، سطح حفاظت.

2ولتاژ حالت شکستن > ولتاژ کاری DC در مدار.

3مقدار ظرفیت و سرعت جریان دستگاه را با توجه به پورت درخواست و سطح حفاظت انتخاب کنید.



شماره بخش علامت گذاری VDRM@IDRM=5μA

VS ①

@100V/μS

 VT @IT=2.2A منS منT منH

C0 2

@ 1MHz، 2V تعصب
    Vدقیقه Vحداکثر Vحداکثر mAحداکثر Aحداکثر mAدقیقه pF نوع
P0080SB P008B 6 25 4 800 2.2 50 80
P0300SB P03B 25 40 4 800 2.2 50 80
P0640SB P06B 58 77 4 800 2.2 150 80
P0720SB P07B 65 88 4 800 2.2 150 75
P0900SB P09B 75 98 4 800 2.2 150 70
P1100SB P11B 90 130 4 800 2.2 150 70
P1300SB P13B 120 160 4 800 2.2 150 65
P1500SB P15B 140 180 4 800 2.2 150 65
P1800SB P18B 170 220 4 800 2.2 150 65
P2300SB P23B 190 260 4 800 2.2 150 60
P2600SB P26B 220 300 4 800 2.2 150 60
P3100SB P31B 275 350 4 800 2.2 150 50
P3500SB P35B 320 400 4 800 2.2 150 50
P4200SB P42B 400 520 4 800 2.2 150 40

يادداشت:

1V در 100KV/s اندازه گیری می شود.

2 ظرفیت خارج از حالت در V اندازه گیری می شوددی سی=2V، VRMS=1V، f=1MHz.









پارامتر تعریف
منS جریان تغییر دهنده- حداکثر جریان مورد نیاز برای تغییر به حالت روشن
منDRM جریان نشت- حداکثر اوج جریان خارج از حالت اندازه گیری شده در VDRM
منH جریان نگهدارنده- حداقل جریان مورد نیاز برای حفظ حالت
منT جریان در حالت فعال- حداکثر جریان نامی مستمر در حالت فعال
VS ولتاژ سوئیچ- حداکثر ولتاژ قبل از تغییر حالت
VDRM ولتاژ اوج خارج از حالت- حداکثر ولتاژ که می تواند در حالی که حالت خاموش را حفظ می کند اعمال شود
VT ولتاژ در حالت فعال- حداکثر ولتاژ اندازه گیری شده در جریان نامی حالت فعال
C0 ظرفیت خارج از حالت- ظرفیت معمولی اندازه گیری شده در حالت خاموش





سری 2/10μS1 8/20μS1 10/160μS1 10/560μS1 10/1000μS1 5/310μS1

منTSM

50/60 هرتز

 di/dt
  2/10μS2 1.2/50μS2 10/160μS2 10/560μS2 10/1000μS2 10/700μS2
  یه دقیقه یه دقیقه یه دقیقه یه دقیقه یه دقیقه Aدقیقه یه دقیقه آمپر/μs حداکثر
ب 250 250 150 100 80 100 30 500



يادداشت:

  • شکل موج جریان در μs
  • شکل موج ولتاژ در μs











- درجه اوج جریان پالس (I)PP) تکراری است و در طول عمر محصول تضمین شده است.

-منPPدرجه بندی قابل استفاده در محدوده دمای -40°C تا +85°C

- دستگاه باید در ابتدا در تعادل حرارتی با -40°C < T باشدJ< + 150°C

















مسدود کردن ولتاژ دمای بالا 80٪ VDRM نامی (VAC Peak) + 125 °C یا + 150 °C، مواد سرب آلیاژ مس ولتاژ دمای بالا 504 یا 1008 ساعت مسدود می شود

چرخه دمای -65°C تا +150°C، 15 دقیقه، 10 تا 100 چرخه.

دمای منحرف و رطوبت 52 VDC (+85°C) 85%RH، 504 تا 1008 ساعت.
ذخیره سازی با دمای بالا +150°C 1008 ساعت MIL-STD-750 (روش 1031) JEDEC، JESD22-A-101
ذخیره سازی با دمای پایین -65 درجه سانت، 1008 ساعت
شوک حرارتی 0°C تا +100°C، 5 دقیقه توقف، 10 ثانیه انتقال، شوک حرارتی 10 چرخه.
اتوکلاو (تست فشار پودر) +121°C، 100٪RH، 2atm، 24 تا 168 ساعت.
مقاومت در برابر گرما +260°C، 30 ثانیه. MIL-STD-750 (روش 2031)
سطح حساسیت به رطوبت 85٪ RH، +85 °C، 168 ساعت، 3 چرخه بازپرداخت سطح (+260 °C اوج). JEDEC-J-STD-020, سطح 1



مواد سرب آلیاژ مس
پايانگاه 100 درصد از لاستیک مات
مواد بدن طبقه بندی قابل اشتعال 94V-0 را با اپوکسی شناخته شده UL





شماره بخش بسته بندی اجزا مقدار بسته بندی گزینه مشخصات بسته بندی
Pxxx0SB DO-214AA 2500 نوار و رول - نوار 12mm/13 " EIA -481 - D

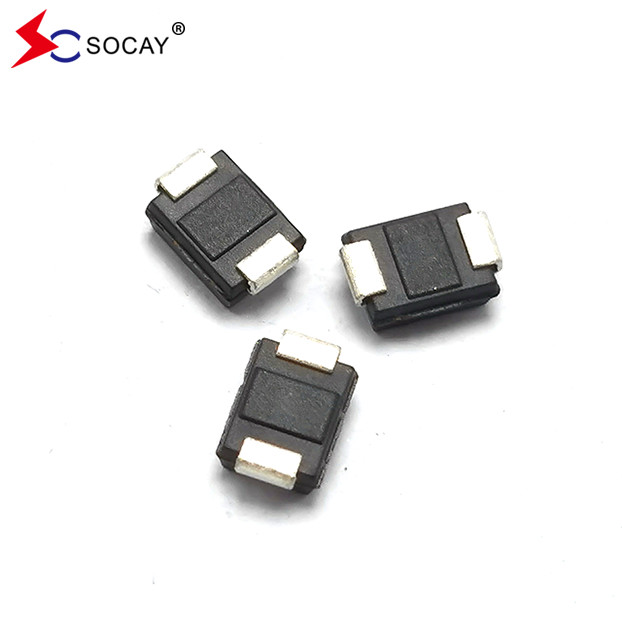

DO-214AA دستگاه های حفاظت از افزایش تایریستور 100A 275V SMD P3100SB 4KV 0

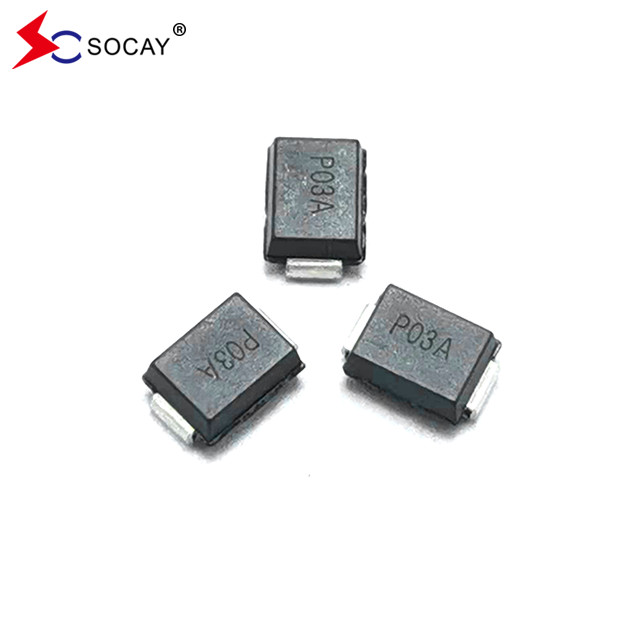

DO-214AA دستگاه های حفاظت از افزایش تایریستور 100A 275V SMD P3100SB 4KV 1

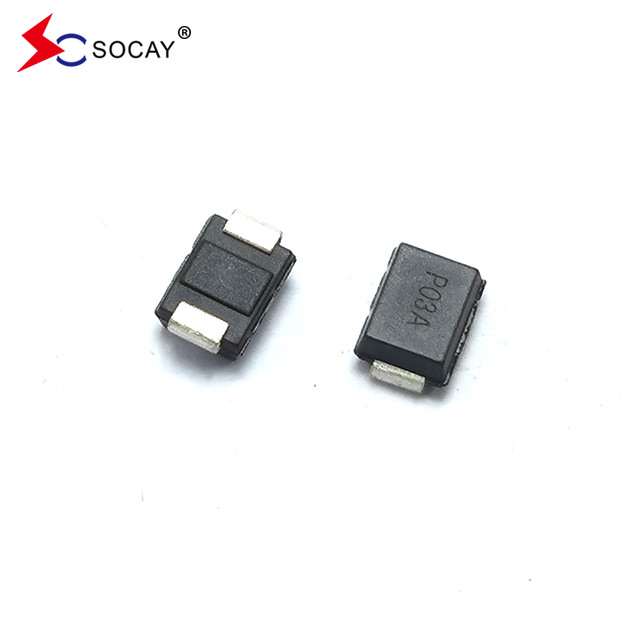

DO-214AA دستگاه های حفاظت از افزایش تایریستور 100A 275V SMD P3100SB 4KV 2

DO-214AA دستگاه های حفاظت از افزایش تایریستور 100A 275V SMD P3100SB 4KV 3

سوالات عمومی
سوال1: ميتونم يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم. نمونه های مخلوط قابل قبول است.

سوال ۲: در مورد زمان تحویل چطور؟
A: نمونه نیاز به 1 روز، زمان تولید انبوه نیاز به 1-2 هفته برای مقدار سفارش بیش از

سوال سوم: شما MOQ دارید؟
A: MOQ بستگی به نوع محصول، 1pc برای چک نمونه در دسترس است

سوال ۴: شما چگونه کالا را حمل می کنید و چه مدت طول می کشد تا به آنجا برسید؟
A: ما معمولاً با DHL، UPS، FedEx یا TNT حمل می کنیم. معمولاً 3-5 روز طول می کشد تا به آنجا برسد. حمل و نقل هوایی و دریایی نیز اختیاری است.

سوال پنجم: چطوري يه سفارش رو اجرا کنيم؟
A: ابتدا به ما اجازه دهید نیازهای خود را و یا درخواست خود را بدانید.
دوم ما با توجه به الزامات شما یا پیشنهادات ما نقل قول می کنیم.
سوم اینکه مشتری نمونه ها رو تایید می کنه و برای سفارش رسمی سپری می کنه
چهارمین ما تولید را ترتیب می دهیم.

س6: آیا شما برای محصولات تضمین می کنید؟
A: بله، ما 2-5 سال گارانتی را به محصولات خود ارائه می دهیم.
