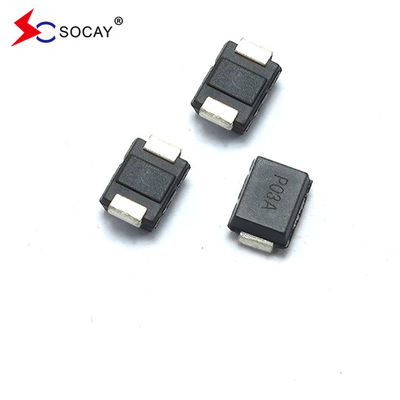

(TSS) P0080SB DO-214AA (SMB) بسته سرکوب کننده های موج تایریستور VDRM 6V VS 25V علامت گذاری P008B
صفحه اطلاعات:PXXX0SB_v21031.pdf
شماره بخش | علامت گذاری | VDRM@IDRM=5μA |
VS ① @100V/μS |
VT @IT=2.2A | منS | منT | منH |
C0 2 @ 1MHz، 2V تعصب |
Vدقیقه | Vحداکثر | Vحداکثر | mAحداکثر | Aحداکثر | mAدقیقه | pF نوع | ||
P0080SB | P008B | 6 | 25 | 4 | 800 | 2.2 | 50 | 80 |
P0300SB | P03B | 25 | 40 | 4 | 800 | 2.2 | 50 | 80 |
P0640SB | P06B | 58 | 77 | 4 | 800 | 2.2 | 150 | 80 |
P0720SB | P07B | 65 | 88 | 4 | 800 | 2.2 | 150 | 75 |
P0900SB | P09B | 75 | 98 | 4 | 800 | 2.2 | 150 | 70 |
P1100SB | P11B | 90 | 130 | 4 | 800 | 2.2 | 150 | 70 |
P1300SB | P13B | 120 | 160 | 4 | 800 | 2.2 | 150 | 65 |
P1500SB | P15B | 140 | 180 | 4 | 800 | 2.2 | 150 | 65 |
P1800SB | P18B | 170 | 220 | 4 | 800 | 2.2 | 150 | 65 |
P2300SB | P23B | 190 | 260 | 4 | 800 | 2.2 | 150 | 60 |
P2600SB | P26B | 220 | 300 | 4 | 800 | 2.2 | 150 | 60 |
P3100SB | P31B | 275 | 350 | 4 | 800 | 2.2 | 150 | 50 |
P3500SB | P35B | 320 | 400 | 4 | 800 | 2.2 | 150 | 50 |
P4200SB | P42B | 400 | 520 | 4 | 800 | 2.2 | 150 | 40 |
يادداشت: 1V در 100KV/s اندازه گیری می شود. 2 ظرفیت خارج از حالت در V اندازه گیری می شوددی سی=2V، VRMS=1V، f=1MHz. |
در مورد TSS
سیستم های TSS با هدایت دقیق، پاسخ سریع، ظرفیت جذب موج بالا، تقارن دو محوری و قابلیت اطمینان بالا مشخص می شوند.
توضیحات:
سری PXXX0SB برای محافظت از تجهیزات پهن باند مانند مودم، کارت خط، CPE و DSL از آسیب رساندن به ولتاژ بیش از حد طراحی شده است.این سری یک راه حل نصب سطحی را فراهم می کند که تجهیزات را قادر می سازد با استانداردهای نظارتی جهانی مطابقت داشته باشند..
ویژگی ها:
u افزایش ولتاژ کم u ولتاژ پایین در حالت فعال u قابلیت افزایش فشار را پس از رویدادهای متعدد افزایش فشار در محدوده کاهش نمی دهد u شکست در شارژ کوتاه زمانی که افزایش بیش از رتبه بندی u ظرفیت کم |
پارامتر | تعریف |
منS | جریان تغییر دهنده- حداکثر جریان مورد نیاز برای تغییر به حالت روشن |
منDRM | جریان نشت- حداکثر اوج جریان خارج از حالت اندازه گیری شده در VDRM |
منH | جریان نگهدارنده- حداقل جریان مورد نیاز برای حفظ حالت |
منT | جریان در حالت فعال- حداکثر جریان نامی مستمر در حالت فعال |
VS | ولتاژ سوئیچ- حداکثر ولتاژ قبل از تغییر حالت |
VDRM | ولتاژ اوج خارج از حالت- حداکثر ولتاژ که می تواند در حالی که حالت خاموش را حفظ می کند اعمال شود |
VT | ولتاژ در حالت فعال- حداکثر ولتاژ اندازه گیری شده در جریان نامی حالت فعال |
C0 | ظرفیت خارج از حالت- ظرفیت معمولی اندازه گیری شده در حالت خاموش |
سری | 2/10μS1 | 8/20μS1 | 10/160μS1 | 10/560μS1 | 10/1000μS1 | 5/310μS1 |
منTSM 50/60 هرتز |
di/dt | |
2/10μS2 | 1.2/50μS2 | 10/160μS2 | 10/560μS2 | 10/1000μS2 | 10/700μS2 | ||||
یه دقیقه | یه دقیقه | یه دقیقه | یه دقیقه | یه دقیقه | Aدقیقه | یه دقیقه | آمپر/μs حداکثر | ||
ب | 250 | 250 | 150 | 100 | 80 | 100 | 30 | 500 | |
يادداشت:
|
- درجه اوج جریان پالس (I)PP) تکراری است و در طول عمر محصول تضمین شده است. -منPPدرجه بندی قابل استفاده در محدوده دمای -40°C تا +85°C - دستگاه باید در ابتدا در تعادل حرارتی با -40°C < T باشدJ< + 150°C
|
مسدود کردن ولتاژ دمای بالا | 80٪ VDRM نامی (VAC Peak) + 125 °C یا + 150 °C، مواد سرب آلیاژ مس ولتاژ دمای بالا 504 یا 1008 ساعت مسدود می شود | |
چرخه دمای | -65°C تا +150°C، 15 دقیقه، 10 تا 100 چرخه. | |
دمای منحرف و رطوبت | 52 VDC (+85°C) 85%RH، 504 تا 1008 ساعت. | |
ذخیره سازی با دمای بالا | +150°C 1008 ساعت MIL-STD-750 (روش 1031) JEDEC، JESD22-A-101 | |
ذخیره سازی با دمای پایین | -65 درجه سانت، 1008 ساعت | |
شوک حرارتی | 0°C تا +100°C، 5 دقیقه توقف، 10 ثانیه انتقال، شوک حرارتی 10 چرخه. | |
اتوکلاو (تست فشار پودر) | +121°C، 100٪RH، 2atm، 24 تا 168 ساعت. | |
مقاومت در برابر گرما | +260°C، 30 ثانیه. MIL-STD-750 (روش 2031) | |
سطح حساسیت به رطوبت | 85٪ RH، +85 °C، 168 ساعت، 3 چرخه بازپرداخت سطح (+260 °C اوج). JEDEC-J-STD-020, سطح 1 |
مواد سرب | آلیاژ مس | |
پايانگاه | 100 درصد از لاستیک مات | |
مواد بدن | طبقه بندی قابل اشتعال 94V-0 را با اپوکسی شناخته شده UL |
شماره بخش | بسته بندی اجزا | مقدار | بسته بندی گزینه | مشخصات بسته بندی | |
Pxxx0SB | DO-214AA | 2500 | نوار و رول - نوار 12mm/13 " | EIA -481 - D |
انتخاب لوله های تخلیه نیمه هادی:
در هنگام انتخاب TSS، اصول زیر باید به طور کلی رعایت شود:
1انتخاب ولتاژ قطع VDRM: ولتاژ قطع باید بیشتر از ولتاژ حداکثر کار مدار محافظت شده باشد.
2انتخاب ولتاژ انتقال VBO: ولتاژ انتقال باید کمتر از حداکثر ولتاژ اوج گذرا باشد که تجهیزات می توانند تحمل کنند.
3انتخاب جریان نگهدارنده IH: جریان نگهدارنده باید بیشتر از جریان کار و جریان مدار کوتاه تجهیزات باشد.
4انتخاب ظرفیت پارازیت C: ظرفیت پارازیت بر اساس از دست دادن ورودی اجازه داده شده توسط مدار یا فرکانس انتقال سیگنال انتخاب می شود؛
5انتخاب جریان افزایش: سطوح مختلف جریان افزایش بر اساس الزامات مدار یا استانداردهای آزمایش افزایش انتخاب می شوند.
