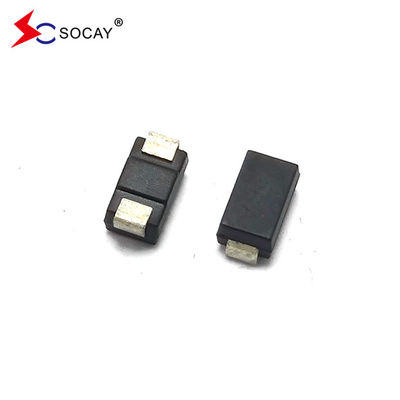

محافظ TSS Thyristor Surge Protector DO-214AA P0720TB @10/700μs 3/4KV
صفحه اطلاعات:PXXX0TB_v2101.2.pdf
Thyristor Surge Protector DO-214AA P0720TB Thyristor یک نوع قطعات نیمه هادی است. آنها در برنامه ها، مودم ها، تلفن ها، کارت های خط، دستگاه های پاسخ، دستگاه های فکس، SLIC ها،T1/E1,xDSL,PBX ها و بیشتر
| شماره بخش |
علامت گذاری |
VDRM
@IDRM=5μA
|
VS①
@100V/μS
|
منS |
VT
@IT=2.2A
|
منT |
منH |
C0②
@1MHz، 2Vbias
|
| |
|
V مدر. |
V ماَکس. |
mA ماَکس. |
V حداکثر. |
Aحداکثر. |
mA دقیقه. |
pFنوع. |
| P0080TB |
P008B |
6 |
25 |
800 |
4 |
2.2 |
50 |
130 |
| P0220TB |
P22B |
15 |
30 |
800 |
4 |
2.2 |
50 |
120 |
| P0300TB |
P03B |
25 |
40 |
800 |
4 |
2.2 |
50 |
120 |
| P0640TB |
P06B |
58 |
77 |
800 |
4 |
2.2 |
120 |
80 |
| P0720TB |
P07B |
66 |
87 |
800 |
4 |
2.2 |
120 |
75 |
| P0900TB |
P09B |
75 |
98 |
800 |
4 |
2.2 |
120 |
70 |
| P1100TB |
P11B |
90 |
130 |
800 |
4 |
2.2 |
120 |
70 |
| P1300TB |
P13B |
120 |
160 |
800 |
4 |
2.2 |
120 |
60 |
| P1500TB |
P15B |
140 |
180 |
800 |
4 |
2.2 |
120 |
55 |
| P1800TB |
P18B |
170 |
220 |
800 |
4 |
2.2 |
120 |
50 |
| P2300TB |
P23B |
190 |
260 |
800 |
4 |
2.2 |
120 |
50 |
| P2600TB |
P26B |
220 |
300 |
800 |
4 |
2.2 |
120 |
45 |
| P3100TB |
P31B |
275 |
350 |
800 |
4 |
2.2 |
120 |
45 |
| P3500TB |
P35B |
320 |
400 |
800 |
4 |
2.2 |
150 |
40 |
|
يادداشت:
1 ولتSدر سرعت 100KV/s اندازه گیری می شود.
2 ظرفیت خارج از حالت در V اندازه گیری می شوددی سی=2V، VRMS=1V، f=1MHz.
|
مزایای لوله های تخلیه نیمه هادی:
1. قبل از خرابی، آن را معادل یک مدار باز است، مقاومت عایق بسیار بزرگ است، و جریان نشت بسیار کوچک است؛
2. اين داراي خصوصيات تقارن دو طرفه است
3سرعت پاسخ بسیار پایین است
4ولتاژ شکستن ثبات خوبی داره
معایب لوله های تخلیه نیمه هادی:
1در مقایسه با لوله های تخلیه سرامیکی، سرعت جریان کمتر است، تنها چند صد A؛
2ولتاژ وقفه فقط مقادیر مشخصی دارد.
3ظرفیت بزرگ است، از ده تا صدها pF.
انتخاب لوله های تخلیه نیمه هادی:
در هنگام انتخاب TSS، اصول زیر باید به طور کلی رعایت شود:
1انتخاب ولتاژ قطع VDRM: ولتاژ قطع باید بیشتر از ولتاژ حداکثر کار مدار محافظت شده باشد.
2انتخاب ولتاژ انتقال VBO: ولتاژ انتقال باید کمتر از حداکثر ولتاژ اوج گذرا باشد که تجهیزات می توانند تحمل کنند.
3انتخاب جریان نگهدارنده IH: جریان نگهدارنده باید بیشتر از جریان کار و جریان مدار کوتاه تجهیزات باشد.
4انتخاب ظرفیت پارازیت C: ظرفیت پارازیت بر اساس از دست دادن ورودی اجازه داده شده توسط مدار یا فرکانس انتقال سیگنال انتخاب می شود؛
5انتخاب جریان افزایش: سطوح مختلف جریان افزایش بر اساس الزامات مدار یا استانداردهای آزمایش افزایش انتخاب می شوند.
توضیحات:
تریستورهای سری PXXX0TB یک نوع قطعات نیمه هادی هستند. آنها در برنامه ها، مودم ها، تلفن ها، کارت های خط، تلفن های پاسخ دهنده، دستگاه های فکس، SLIC، T1 / E1، xDSL، PBX و غیره طراحی شده اند.
ویژگی ها:
|
u توانایی بسیار خوبی برای جذب افزایش گذرا
u پاسخ سریع به ولتاژ افزایش (ns سطح)
u ولتاژ بیش از حد ناشی از انتقال سریع را از بین می برد
u سطح حساسیت به رطوبت: سطح 1
u وزن 69 میلی گرم (تقریباً)
u غیر تخریبی
|
| پارامتر |
نماد |
ارزش |
واحد |
| محدوده دمای ذخیره سازی |
Tstg |
-60 تا +150 |
°C |
| محدوده دمای اتصال کار |
Tj |
-40 تا +150 |
°C |
| جریان پالس اوج تکراری |
منPP |
80 |
A |
| پارامتر |
تعریف |
| منS |
جریان تغییر دهنده- حداکثر جریان مورد نیاز برای تغییر به حالت روشن |
| منDRM |
جریان نشت- حداکثر اوج جریان خارج از حالت اندازه گیری شده در VDRM |
| منH |
جریان نگهدارنده- حداقل جریان مورد نیاز برای حفظ حالت |
| منT |
جریان در حالت فعال- حداکثر جریان نامی مستمر در حالت فعال |
| VS |
ولتاژ سوئیچ- حداکثر ولتاژ قبل از تغییر حالت |
| VDRM |
ولتاژ اوج خارج از حالت- حداکثر ولتاژ که می تواند در حالی که حالت خاموش را حفظ می کند اعمال شود |
| VT |
ولتاژ در حالت فعال- حداکثر ولتاژ اندازه گیری شده در جریان نامی حالت فعال |
| C0 |
ظرفیت خارج از حالت- ظرفیت معمولی اندازه گیری شده در حالت خاموش |
| طرح |
رول (پی سی) |
در هر کارتن (پی سی) |
قطر رولی (ملی متر) |
|
| ضبط |
5,000 |
80,000 |
330 |
|
