خانه /محصولات/سرکوبگرهای تریستور/TSS VF 3V ولتاژ بالا زنگ SLIC محافظ TISP61089B بسته SOCAY SOP-8L

TSS VF 3V ولتاژ بالا زنگ SLIC محافظ TISP61089B بسته SOCAY SOP-8L

3000 عدد
MOQ
negotiable
قیمت
TSS VF 3V ولتاژ بالا زنگ SLIC محافظ TISP61089B بسته SOCAY SOP-8L
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام محصول: سرکوبگرهای تریستور (TSS)
نوع بسته بندی: SOP-8L
VF: 3 ولت
VFRM: 10 ولت
ج: 110pF
برجسته کردن:

محافظ TSS SLIC,محافظ 3V SLIC,TISP61089B

,

3V SLIC Protector

,

TISP61089B
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: REACH,RoHS,ISO
شماره مدل: TISP61089B
سند: بروشور محصول PDF
پرداخت
جزئیات بسته بندی: مهمات بسته بندی فله
زمان تحویل: 5 تا 8 روز کاری
توضیحات محصول

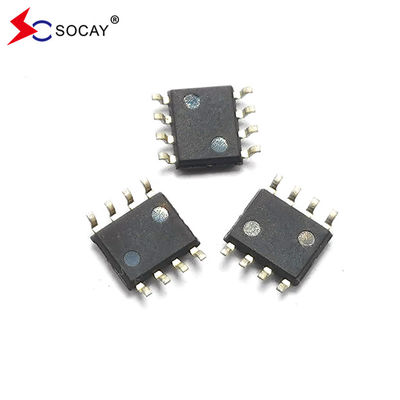

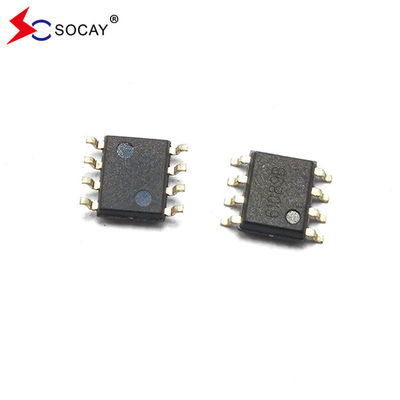

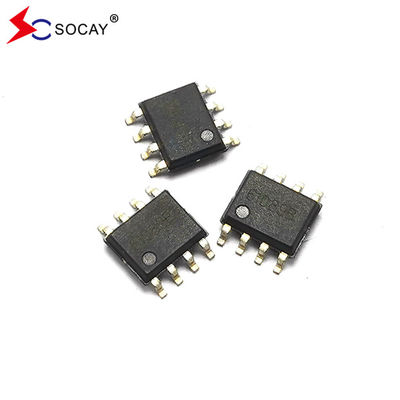

SOCAY SOP-8L بسته زنگ ولتاژ بالا SLIC محافظ TISP61089B سرکوب کننده های تورستور (TSS)



صفحه اطلاعات:TISP61089B_v21081.pdf



پارامتر نماد ارزش واحد

بدون تکرار

اوج حالت فعال

جریان نبض

 10/1000μs منPPSM 30 A
  (تلکوردیا (بلکور) GR-1089-CORE، شماره 3)
  5/310μs   40
  (ITU-T K.20، K.21 و K.45، K.44 شکل موج ولتاژ مدار باز 10/700 μs)
  2/10μs   120
  (تلکوردیا (بلکور) GR-1089-CORE، شماره 3)

بدون تکرار

جریان اوج در حالت فعال

60 هرتز

 0.1s منTSM 6.5 A
  1s   4.5
  5s   2.4
  دهه 30   1.3
  ۹۰۰   0.72
ولتاژ اوج تکراری در حالت خاموش، Vجی کی=0 VDRM -۱۷۰ V
ولتاژ قله ای تکراری کاتود دروازه، VKA=0 VGKRM -167 V
محدوده دمای هوای آزاد TA -40~+85 °C
محدوده دمای ذخیره سازی TSTG -40 ~ +150 °C
دمای اتصال TJ -40 ~ +150 °C
حداکثر دمای سرب برای جوشاندن در طول 10 ثانیه TL 260 °C
اتصال به مقاومت حرارتی هوا آزاد RBJA 120 °C/W





پارامتر نماد شرایط آزمایش دقیقه ای -آره. مکس واحد
ولتاژ جلو VF منF= 5A، tW= 200μs ... ... 3 V
ولتاژ بازپرداخت جلو حداکثر ضربه VFRM 2/10μs، IF= 100A، RS= 50Ω، di/dt = 80A/μs ... ... 10 V
جریان خارج از حالت منD VD= -170 ولت، Vجی کی= 0، TJ= 25°C ... ... -5 μA
VD= -170 ولت، Vجی کی= 0، TJ= 85°C
ولتاژ قطع پالس V(BO) 2/10μs، ITM= 100A، RS= 50Ω ... ... -112 V
di/dt = -80A/μs، VGG= -100 ولت
جریان نگهدارنده منH منT= -1A، di/dt = 1A/ms، VGG= -100 ولت -150. ... ... mA
جریان معکوس دروازه منگاز VGG= Vجی کی= -167V، VKA= 0، TJ= 25°C ... ... -5 μA
VGG= Vجی کی= -167V، VKA= 0، TJ= 85°C
جریانی که دروازه را به حرکت در می آورد منGT منT= 3A، tp ((g) ≥ 20μs، VGG= -100 ولت ... ... 5 mA
ولتاژ ماژول دروازه VGT منT= 3A، tp ((g) ≥ 20μs، VGG= -100 ولت ... ... 2.5 V
ظرفیت آنود کاتود خارج از حالت CKA f = 1MHz،VD= 1V، IG= 0، VD= -3 ولت ... ... 110 pF
f = 1MHz،VD= 1V، IG= 0، VD= -48 ولت ... ... 55





توضیحات:

این دستگاه به ویژه برای محافظت از مدار رابط خط مشترک (SLIC) در برابر ولتاژ بیش از حد موقت طراحی شده است.فشار منفی توسط دو تایریستور سرکوب می شود، ولتاژ وقفه آنها از طریق دروازه به VBAT ارجاع داده می شود. این قطعه دارای یک دروازه بسیار پایین است که باعث ایجاد جریان می شود و استرس بیش از حد در SLIC را به حداقل می رساند.



ویژگی ها:

  • دو خط برنامه ريزي شده ولتاژ گذرا
  • ولتاژ باتری گسترده پشتیبانی می کند.
  • برق فعال کردن دروازه کم
  • جریان نگهداري بالا.
  • ایمنی ESD ((HBM): JESD22 کلاس 3B، ≥8KV.
  • MLS: اهرم اول













کاربردها:

  • کارت خط سوئیچ
  • کارت خط شبکه دسترسی
  • شماره تلفن
  • VoIP









دستگاه بسته بندی حمل و نقل دریایی
TISP61089B SOP-8L 3000 PCS/Reel&Tape





TSS VF 3V ولتاژ بالا زنگ SLIC محافظ TISP61089B بسته SOCAY SOP-8L 0

برچسب:

دستگاه های حفاظت از تورستور,اجزای نیمه هادی,محافظ TSS Thyristor Surge

محافظ TSS SLIC,محافظ 3V SLIC,TISP61089B

TSS Thyristor Surge Protector
