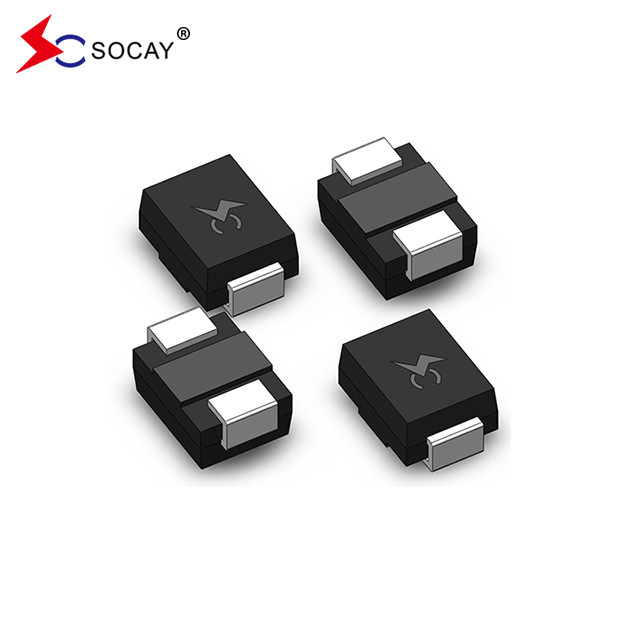

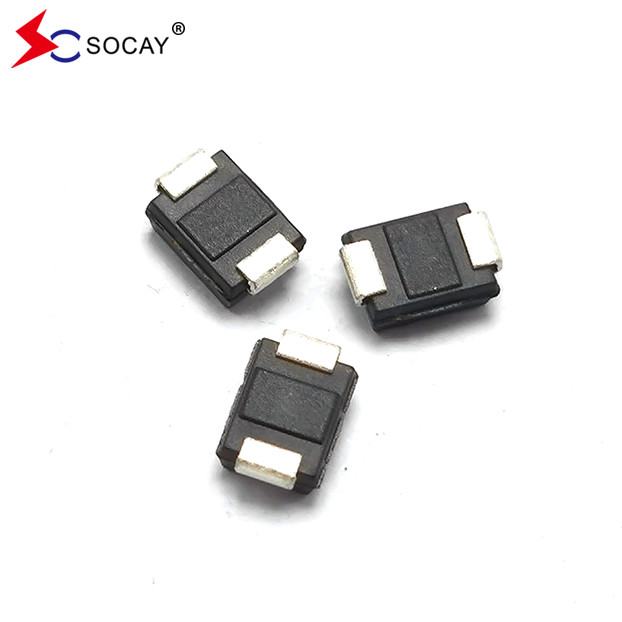

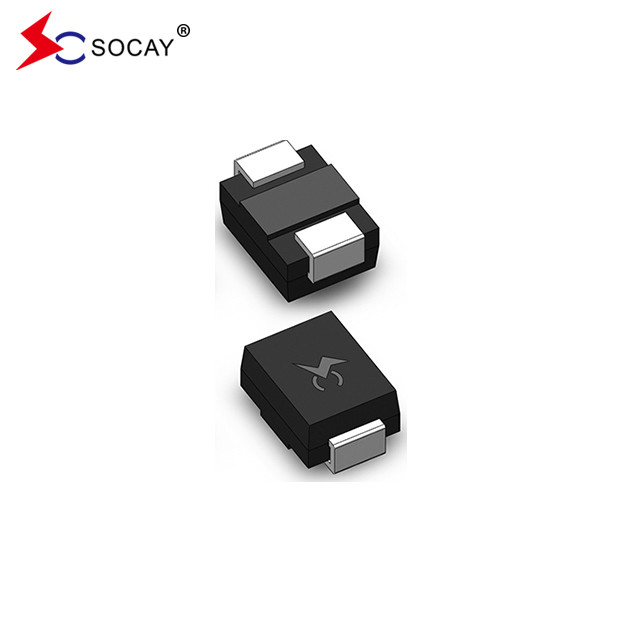

Name: SOCAY P0720SB 4KV Thyristor دستگاه های حفاظت از افزایش 150A 65V SMD Thyristor
Brand: SOCAY
SKU: P0720SB
Rating: 4.7 (136 reviews)

امکانات گالری توضیحات محصول درخواست نقل قول

امکانات

مشخصات

مورد: سرکوبگرهای تریستور (TSS)

اندازه بسته: DO-214AA/SMB

VDRM (حداقل): 65 ولت

IDRM: 5μA

در مقابل @100V/μS (حداکثر): 88 ولت

است (حداکثر): 800 میلی آمپر

Vt @It=2.2A (حداکثر): 4 ولت

آن (حداکثر): 2.2A

آه (حداقل): 150 میلی آمپر

C0 @ 1MHz، 2V Bias (نوع): 75 pF

برجسته کردن:

P0720SB دستگاه های حفاظت از تورستور,دستگاه های حفاظت از تورستور 150A,تایریستور 65 ولت SMD

Thyristor Surge Protection Devices 150A

65V SMD Thyristor

اطلاعات اولیه

محل منبع: شنژن، گوانگدونگ، چین

نام تجاری: SOCAY

گواهی: REACH,RoHS,ISO

شماره مدل: P0720SB

سند: بروشور محصول PDF

پرداخت

جزئیات بسته بندی: قرقره نوار، فله

زمان تحویل: 5 تا 8 روز کاری

گالری

SOCAY P0720SB 4KV Thyristor دستگاه های حفاظت از افزایش 150A 65V SMD Thyristor

توضیحات محصول

SOCAY P0720SB 4KV Thyristor Surge Suppressors دستگاه های حفاظت از 150A 65V SMD Thyristor

صفحه اطلاعات:PXXX0SB_v21031.pdf

شماره بخش	علامت گذاری	V_DRM@I_DRM=5μA	VS ① @100V/μS	V_T @I_T=2.2A	من_S	من_T	من_H	C0 2 @ 1MHz، 2V تعصب
		Vدقیقه	Vحداکثر	Vحداکثر	mAحداکثر	Aحداکثر	mAدقیقه	pF نوع
P0080SB	P008B	6	25	4	800	2.2	50	80
P0300SB	P03B	25	40	4	800	2.2	50	80
P0640SB	P06B	58	77	4	800	2.2	150	80
P0720SB	P07B	65	88	4	800	2.2	150	75
P0900SB	P09B	75	98	4	800	2.2	150	70
P1100SB	P11B	90	130	4	800	2.2	150	70
P1300SB	P13B	120	160	4	800	2.2	150	65
P1500SB	P15B	140	180	4	800	2.2	150	65
P1800SB	P18B	170	220	4	800	2.2	150	65
P2300SB	P23B	190	260	4	800	2.2	150	60
P2600SB	P26B	220	300	4	800	2.2	150	60
P3100SB	P31B	275	350	4	800	2.2	150	50
P3500SB	P35B	320	400	4	800	2.2	150	50
P4200SB	P42B	400	520	4	800	2.2	150	40
يادداشت: 1V در 100KV/s اندازه گیری می شود. 2 ظرفیت خارج از حالت در V اندازه گیری می شود_{دی سی}=2V، V_RMS=1V، f=1MHz.

SOCAY P0720SB 4KV Thyristor دستگاه های حفاظت از افزایش 150A 65V SMD Thyristor 0

توضیحات:

سری PXXX0SB برای محافظت از تجهیزات پهن باند مانند مودم، کارت خط، CPE و DSL از آسیب رساندن به ولتاژ بیش از حد طراحی شده است.این سری یک راه حل نصب سطحی را فراهم می کند که تجهیزات را قادر می سازد با استانداردهای نظارتی جهانی مطابقت داشته باشند..

مزایای لوله های تخلیه نیمه هادی:

1قبل از خرابی، معادل یک مدار باز است، مقاومت عایق بسیار بزرگ است و جریان نشت بسیار کوچک است؛

2. اين داراي خصوصيات تقارن دو طرفه است

3سرعت پاسخ بسیار پایین است

4ولتاژ شکستن ثبات خوبی داره

معایب لوله های تخلیه نیمه هادی:

1در مقایسه با لوله های تخلیه سرامیکی، سرعت جریان کمتر است، تنها چند صد A؛

2ولتاژ وقفه فقط مقادیر مشخصی دارد.

3ظرفیت بزرگ است، از ده تا صدها pF.

معایب لوله های تخلیه نیمه هادی:

1در مقایسه با لوله های تخلیه سرامیکی، سرعت جریان کمتر است، تنها چند صد A؛

2ولتاژ وقفه فقط مقادیر مشخصی دارد.

3ظرفیت بزرگ است، از ده تا صدها pF.

پارامتر	تعریف
من_S	جریان تغییر دهنده- حداکثر جریان مورد نیاز برای تغییر به حالت روشن
من_DRM	جریان نشت- حداکثر اوج جریان خارج از حالت اندازه گیری شده در V_DRM
من_H	جریان نگهدارنده- حداقل جریان مورد نیاز برای حفظ حالت
من_T	جریان در حالت فعال- حداکثر جریان نامی مستمر در حالت فعال
V_S	ولتاژ سوئیچ- حداکثر ولتاژ قبل از تغییر حالت
V_DRM	ولتاژ اوج خارج از حالت- حداکثر ولتاژ که می تواند در حالی که حالت خاموش را حفظ می کند اعمال شود
V_T	ولتاژ در حالت فعال- حداکثر ولتاژ اندازه گیری شده در جریان نامی حالت فعال
C₀	ظرفیت خارج از حالت- ظرفیت معمولی اندازه گیری شده در حالت خاموش

سری	2/10μS¹	8/20μS¹		10/160μS¹	10/560μS¹	10/1000μS¹	5/310μS¹	من_TSM 50/60 هرتز	di/dt
	2/10μS²	1.2/50μS²		10/160μS²	10/560μS²	10/1000μS²	10/700μS²
	یه دقیقه	یه دقیقه		یه دقیقه	یه دقیقه	یه دقیقه	Aدقیقه	یه دقیقه	آمپر/μs حداکثر
ب	250	250		150	100	80	100	30	500
يادداشت: شکل موج جریان در μs شکل موج ولتاژ در μs			- درجه اوج جریان پالس (I)_PP) تکراری است و در طول عمر محصول تضمین شده است. -من_PPدرجه بندی قابل استفاده در محدوده دمای -40°C تا +85°C - دستگاه باید در ابتدا در تعادل حرارتی با -40°C < T باشد_J< + 150°C

مسدود کردن ولتاژ دمای بالا	80٪ VDRM نامگذاری شده (VAC Peak) +125°C یا +150°C، مواد سرب آلیاژ مس ولتاژ دمای بالا 504 یا 1008 ساعت را مسدود می کند

چرخه دمای	-65°C تا +150°C، 15 دقیقه، 10 تا 100 چرخه.

دمای منحرف و رطوبت	52 VDC (+85°C) 85%RH، 504 تا 1008 ساعت.
ذخیره سازی با دمای بالا	+150°C 1008 ساعت MIL-STD-750 (روش 1031) JEDEC، JESD22-A-101
ذخیره سازی با دمای پایین	-65 درجه سانت، 1008 ساعت
شوک حرارتی	0°C تا +100°C، 5 دقیقه توقف، 10 ثانیه انتقال، شوک حرارتی 10 چرخه.
اتوکلاو (تست فشار پودر)	+121°C، 100٪RH، 2atm، 24 تا 168 ساعت. EIA/Cooker Test) JEDEC، JESD22-A-102
مقاومت در برابر گرما	+260°C، 30 ثانیه. MIL-STD-750 (روش 2031)
سطح حساسیت به رطوبت	85٪ RH، +85 °C، 168 ساعت، 3 چرخه بازپرداخت سطح (+260 °C اوج). JEDEC-J-STD-020, سطح 1

مواد سرب	آلیاژ مس
پايانگاه	100 درصد از لاستیک مات
مواد بدن	طبقه بندی قابل اشتعال 94V-0 را با اپوکسی شناخته شده UL

شماره بخش	بسته بندی اجزا	مقدار	بسته بندی گزینه	مشخصات بسته بندی
Pxxx0SB	DO-214AA	2500	نوار و رول - نوار 12mm/13 "	EIA -481 - D

SOCAY P0720SB 4KV Thyristor دستگاه های حفاظت از افزایش 150A 65V SMD Thyristor 1

SOCAY P0720SB 4KV Thyristor دستگاه های حفاظت از افزایش 150A 65V SMD Thyristor 2

SOCAY P0720SB 4KV Thyristor دستگاه های حفاظت از افزایش 150A 65V SMD Thyristor 3

SOCAY P0720SB 4KV Thyristor دستگاه های حفاظت از افزایش 150A 65V SMD Thyristor 4
ویژگی های محصول
توانایی بسیار خوبی برای جذب موج گذرا
پاسخ سریع به ولتاژ افزایش
ولتاژ بیش از حد ناشی از افزایش سریع انتقال را از بین می برد
تکنولوژی سیلیکون در حالت جامد، بدون انحطاط
درخواست
خط صوتی و تصویری
شبکه و مخابرات
خطوط داده و سیستم های امنیتی
پورت های سریالی

در مورد SOCAY

ما تولید کننده و تامین کننده NTC، دیود و اجزای غیرفعال بیش از 20 سال از چین هستیم. اگر شما هر گونه درخواست لطفا به راحتی با ما تماس بگیرید.
