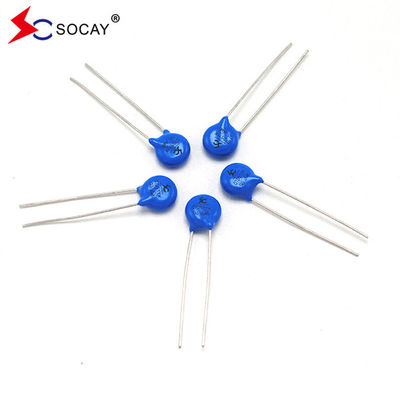

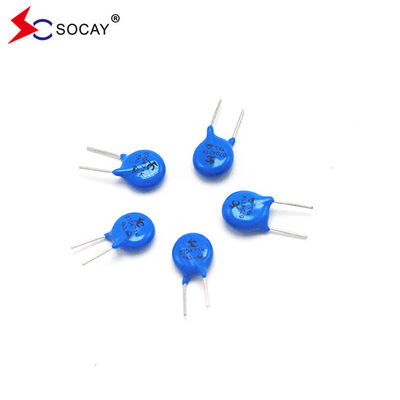

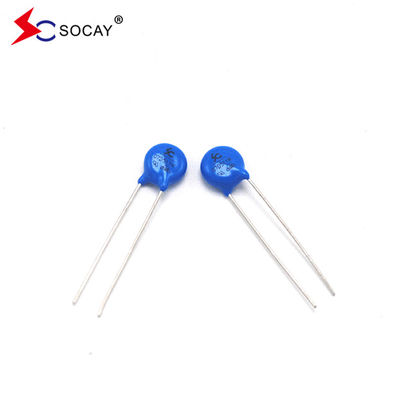

زوف واریستور قدرت بالا 07d 271k 270V Ф7mm بسته نوع 10A IP 230V VC

زوف واریستور قدرت بالا 07d 271k 270V

صفحه اطلاعات:07D سری_v23061.pdf

يادداشت:ولتاژ>33V، K ± 10%

توضیحات:

واریستورهای سرشار از سرب رادیال سری 07D یک راه حل محافظ مدار ایده آل برای برنامه های ولتاژ DC پایین تر را با ارائه امتیازات بالاتر از هر زمان دیگری در چنین دیسک های کوچک ارائه می دهند.
حداکثر درجه جریان اوج افزایش می تواند تا 1.75KA (پالس 8 / 20 μs) را برای محافظت در برابر افزایش اوج بالا، از جمله تداخل ضربه صاعقه غیرمستقیم،سیستم سوئیچینگ transients و transients غیرطبیعی سریع از منبع برق.

کارکرد واریستور چیست؟
زمان پاسخ واریستور در سطح ns است که سریعتر از لوله تخلیه هوا و کمی آهسته تر از لوله TVS است.سرعت پاسخ آن می تواند الزامات حفاظت از ولتاژ بیش از حد مدارهای الکترونیکی را برآورده کندظرفیت اتصال یک واریستور به طور کلی در حدود صدها تا هزاران پی اف است. در بسیاری از موارد،برای استفاده مستقیم در حفاظت از خطوط سیگنال فرکانس بالا مناسب نیستهنگامی که در حفاظت از مدارهای AC استفاده می شود، ظرفیت اتصال بزرگ آن باعث افزایش نشت می شود. جریان باید در هنگام طراحی مدارهای محافظ به طور کامل در نظر گرفته شود.ظرفیت جریان واریستور بزرگتر است، اما کوچکتر از لوله تخلیه گاز است.

بزرگترین ویژگی واریستور این است که هنگامی که ولتاژ اعمال شده بر آن کمتر از آستانه "UN" آن است، جریان جریان از طریق آن بسیار کوچک است، معادل یک شیر بسته است.زمانی که ولتاژ از UN بیشتر باشد، مقاومت آن ارزش کوچکتر می شود، که باعث می شود جریان جریان از طریق آن بدون تغییر زیاد در اثر بر روی مدارهای دیگر، افزایش یابد،بنابراین کاهش تاثیر ولتاژ بیش از حد بر مدارهای حساس بعدیبا استفاده از این تابع، ولتاژ فوق العاده غیرطبیعی که اغلب در مدار رخ می دهد می تواند سرکوب شود و مدار را از آسیب ولتاژ فوق العاده محافظت می شود.

واریستورها عمدتا برای محافظت از ولتاژ بیش از حد موقت استفاده می شوند.اما ویژگی های ولت آمپر آن شبیه به تنظیم کننده های ولتاژ نیمه هادی نیز اجازه می دهد تا دارای انواع عملکردهای قطعات مدار باشد، مثل:
(1) ولتاژ پایدار قطعات ثبات دهنده ولتاژ بالا و ولتاژ کم جریان DC می تواند تا چندین هزار ولت باشد که فراتر از دسترسی لوله های تنظیم کننده ولتاژ سیلیکون است.
(2) قطعه ی تشخیص نوسان ولتاژ
(3) قطعه جابجایی باتری DC.
(4) قطعات تعادل ولتاژ
(5) عنصر شروع فلورسنت

ویژگی ها:

طبقه بندی های مشترک واریستور
1. اندازه های مختلف قطر: 5mm، 7mm، 10mm، 14mm، 20mm، 25mm، 32mm، 34mm، 40mm، 53mm. با توجه به اندازه، نام گذاری معمولی SOCAY 5mm-5D؛ 10mm-10D و غیره...
2طیف گسترده ای از ولتاژ مقاومت متغیر: 18V-1800V
3قابلیت مقاومت در برابر افزایش چندگانه: استاندارد، افزایش بالا، افزایش فوق العاده بالا
4. قابلیت پردازش جریان و جذب انرژی بزرگ
5سرعت جریان یک واحد می تواند به 70KA یا حتی بالاتر برسد.
6زمان پاسخ سریع
7. جریان نشت کم
8شکل های مختلف سرب: مستقیم، منحنی و دیگر انواع سرب ویژه
9انواع بسته بندی: بسته بندی عمده، بسته بندی رول، بسته بندی رول
