خانه /محصولات/واریستور اکسید فلز/الکترونیک هوشمند MOV 10D471K 10D-471K 10D391K 07D220K 14D391K واریستور

الکترونیک هوشمند MOV 10D471K 10D-471K 10D391K 07D220K 14D391K واریستور

500 عدد
MOQ
negotiable
قیمت
الکترونیک هوشمند MOV 10D471K 10D-471K 10D391K 07D220K 14D391K واریستور
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
اسم دیگر: MOV
نوع بسته بندی: Ф10 میلی متر
VAC: 250 ولت
VDC: 320 ولت
ولتاژ واریستور: 390(351~429)V
IP: 25A
VC: 650 ولت
قدرت نامی: 0.4 وات
Typ. تایپ کنید Capacitance ظرفیت: 2600pF
مقاومت در برابر جریان افزایشی: 2.5KA (1 بار)
برجسته کردن:

الکترونیک هوشمند MOV,10D391K واریستور,MOV 14D391K واریستور

,

10D391K Varistor

,

MOV 14D391K Varistor
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: UL,REACH,RoHS,ISO VDE
شماره مدل: 14D391K/14D391KJ
سند: بروشور محصول PDF
پرداخت
زمان تحویل: 5 تا 8 روز کاری
توضیحات محصول

الکترونیک هوشمند~ واریستور 10D471K 10D-471K واریستور 10D391K 07D220K 14D391K



صفحه اطلاعات:10D Series_v23061.pdf



شماره نوع حداکثر ولتاژ مجاز ورستور ولتاژ

حداکثر

قفل کردن

ولتاژ

مقاومت

افزایش

جریان

حداکثر

انرژی

(10/1000μs)

رتبه بندی شده

قدرت

 Tظرفیت یپیک (مرجع)
استاندارد موج بالا VAC(V) Vدی سی(V)

V1mA

(V)

 منP(الف) VC(V)

I ((A)

استاندارد

I ((A)

موج بالا

(J)

استاندارد

(J)

موج بالا

 (W) @1KHZ (pf)
              1 بار دو بار 1 بار دو بار
10D180K 10D180KJ 11 14 18 ((15 ~ 21.6) 5 36 500 250 2000 1000 2.1 3.0 0.05 5600
10D220K 10D220KJ 14 18 ۲۲ ((۱۹.۵ ~ ۲۶) 5 43 500 250 2000 1000 2.5 5.0 0.05 4500
10D270K 10D270KJ 17 22 27 ((24 ~ 30) 5 53 500 250 2000 1000 3.0 6.0 0.05 3700
10D330K 10D330KJ 20 26 33 ((29.5 ~ 36.5) 5 66 500 250 2000 1000 4.0 7.0 0.05 3000
10D390K 10D390KJ 25 31 39 ((35~43) 5 77 500 250 2000 1000 4.6 9.0 0.05 2400
10D470K 10D470KJ 30 38 47 ((42 ~ 54) 5 93 500 250 2000 1000 5.5 11.0 0.05 2100
10D560K 10D560KJ 35 45 56 ((50 ~ 62) 5 100 500 250 2000 1000 7.0 13.0 0.05 1800
10D680K 10D680KJ 40 56 68 ((61~75) 5 135 500 250 2000 1000 8.2 15.0 0.05 1500
10D820K 10D820KJ 50 65 82 ((74~90) 25 135 2500 1250 3500 2500 12.0 17.0 0.4 1200
10D101K 10D101KJ 60 85 100 ((90~110) 25 165 2500 1250 3500 2500 15.0 18.0 0.4 1000
10D121K 10D121KJ 75 100 120 ((108~132) 25 200 2500 1250 3500 2500 18.0 21.0 0.4 830
10D151K 10D151KJ 95 125 150 ((135 ~ 165) 25 250 2500 1250 3500 2500 22.0 25.0 0.4 670
10D181K 10D181KJ 115 150 180 ((162~198) 25 300 2500 1250 3500 2500 27.0 30.0 0.4 560
10D201K 10D201KJ 130 170 200 ((185 ~ 225) 25 340 2500 1250 3500 2500 30.0 35.0 0.4 500
10D221K 10D221KJ 140 180 220 ((198 ~ 242) 25 360 2500 1250 3500 2500 32.0 39.0 0.4 450
10D241K 10D241KJ 150 200 ۲۴۰ ((۲۱۶ ~ ۲۶۴) 25 395 2500 1250 3500 2500 35.0 42.0 0.4 420
10D271K 10D271KJ 175 225 ۲۷۰ ((۲۴۳ ~ ۲۹۷) 25 455 2500 1250 3500 2500 40.0 49.0 0.4 370
10D301K 10D301KJ 190 250 ۳۰۰ ((۲۷۰ ~ ۳۳۰) 25 500 2500 1250 3500 2500 40.0 54.0 0.4 330
10D331K 10D331KJ 210 275 330 ((297 ~ 363) 25 550 2500 1250 3500 2500 40.0 58.0 0.4 300
10D361K 10D361KJ 230 300 ۳۶۰ ((۳۲۴ ~ ۳۹۶) 25 595 2500 1250 3500 2500 43.0 65.0 0.4 280
10D391K 10D391KJ 250 320 390 ((351 ~ 429) 25 650 2500 1250 3500 2500 47.0 70.0 0.4 260
10D431K 10D431KJ 275 350 430 ((387 ~ 473 25 710 2500 1250 3500 2500 60.0 80.0 0.4 230
10D471K 10D471KJ 300 385 ۴۷۰ ((۴۲۳ ~ ۵۱۷) 25 775 2500 1250 3500 2500 65.0 85.0 0.4 210
10D511K 10D511KJ 320 415 510 ((459~561) 25 845 2500 1250 3500 2500 70.0 90.0 0.4 200
10D561K 10D561KJ 350 460 560 ((504 ~ 616) 25 925 2500 1250 3500 2500 70.0 92.0 0.4 180
10D621K 10D621KJ 385 505 620 ((558~682) 25 1025 2500 1250 3500 2500 70.0 95.0 0.4 160
10D681K 10D681KJ 420 560 680 ((612~748) 25 1120 2500 1250 3500 2500 70.0 98.0 0.4 150
10D751K 10D751KJ 460 615 750 ((675 ~ 825) 25 1240 2500 1250 3500 2500 70.0 100.0 0.4 130
10D781K 10D781KJ 485 640 780 ((702 ~ 858) 25 1290 2500 1250 3500 2500 80.0 105.0 0.4 130
10D821K 10D821KJ 510 670 820 ((738 ~ 902) 25 1355 2500 1250 3500 2500 85.0 110.0 0.4 120
10D911K 10D911KJ 550 745 910 ((819 ~ 1001) 25 1500 2500 1250 3500 2500 93.0 130.0 0.4 110
10D102K 10D102KJ 625 825 1000 ((900~1100) 25 1650 2500 1250 3500 2500 102.0 140.0 0.4 100
10D112K 10D112KJ 680 895 1100 ((990~1210) 25 1814 2500 1250 3500 2500 115.0 155.0 0.4 90

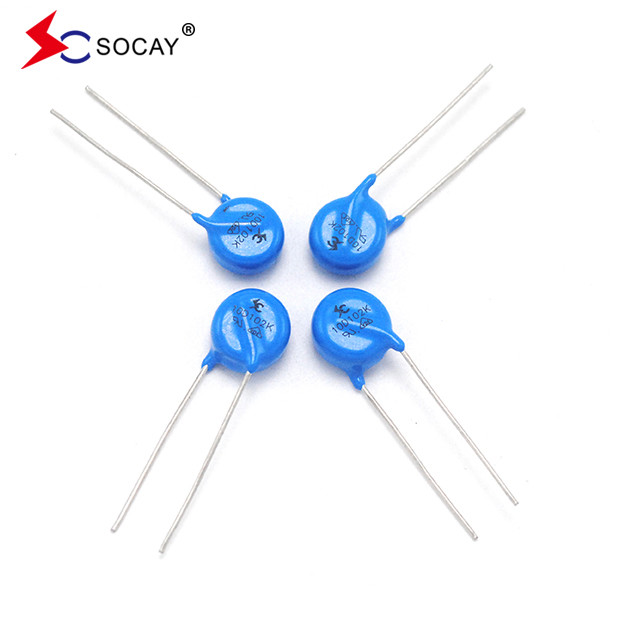

الکترونیک هوشمند MOV 10D471K 10D-471K 10D391K 07D220K 14D391K واریستور 0



توضیحات:

واریستورهای سرشار از سرب شعاعی سری 10D یک راه حل محافظ مدار ایده آل برای برنامه های ولتاژ DC پایین را ارائه می دهند.
حداکثر درجه فعلی اوج افزایش جریان می تواند تا 3.5KA (8/20 μs پالس) را برای محافظت در برابر افزایش اوج بالا، از جمله تداخل ضربه صاعقه غیرمستقیم،سیستم سوئیچینگ transients و transients غیرطبیعی سریع از منبع برق.



پارامترهای اساسی واریستور عمدتاً از 12 مورد زیر تشکیل شده اند::

1ولتاژ ورستور اسمی (V): به مقدار ولتاژ در ورستور اشاره دارد زمانی که جریان پالس با مدت زمان مشخص (معمولا 1mA و مدت کمتر از 400mS) از طریق آن عبور می کند.
2نسبت ولتاژ: به نسبت ارزش ولتاژ تولید شده زمانی که جریان واریستور 1mA است به ارزش ولتاژ تولید شده زمانی که جریان واریستور 0.1mA است اشاره دارد.
3حداکثر ولتاژ مرزی (V): مقدار اوج ولتاژ در هر دو انتهای واریستور در زیر حداکثر جریان پیک پالس Ip که واریستور می تواند تحمل کند و شکل موج مشخص شده است.
4نسبت ولتاژ باقیمانده: هنگامی که جریان عبور از واریستور یک مقدار معینی باشد، ولتاژ تولید شده در هر دو انتهای آن ولتاژ باقیمانده این مقدار جریان نامیده می شود.نسبت ولتاژ باقیمانده نسبت ولتاژ باقیمانده به ولتاژ اسمی است.
5ظرفیت جریان (kA): ظرفیت جریان، همچنین به نام نرخ جریان، به حداکثر نبض (صعود) ارزش جریان اشاره دارد.
6جریان نشت (mA): جریان نشت، که جریان انتظار نیز نامیده می شود، به جریان جریان از طریق واریستور تحت دمای مشخص و حداکثر ولتاژ DC اشاره دارد.
7ضریب درجه حرارت ولتاژ: به سرعت تغییر ولتاژ اسمی واریستور در محدوده دمای مشخص شده (دما 20°C ~ 70°C) اشاره دارد، یعنیزمانی که جریان از طریق واریستور ثابت باقی بماندضریب دمای فعلی:به تغییر نسبی جریان جریان از طریق واریستور در هنگام تغییر دمای 1 °C در حالی که ولتاژ در سراسر واریستور ثابت باقی می ماند اشاره دارد.
8ضریب غیر خطی ولتاژ: به نسبت ارزش مقاومت استاتیک به ارزش مقاومت پویا واریستور تحت ولتاژ خارجی داده شده اشاره دارد.
9مقاومت عایق بندی: به ارزش مقاومت بین سیم سرب (پین) واریستور و سطح عایق کننده مقاومت اشاره دارد.
10ظرفیت ایستاتیک (PF): به ظرفیت ذاتی خود واریستور اشاره دارد.
11قدرت نامی: حداکثر قدرت زمانی که ولتاژ واریستور پس از کار 1000 ساعت در دمای محیطی خاص 85 °C کمتر از 10٪ تغییر می کند.
12حداکثر جریان پالس (8/20us): ضربه به واریستور با یک جریان پالس خاص (8/20us شکل موج) یک یا دو بار (با فواصل 5 دقیقه در هر بار)به طوری که تغییر در ولتاژ واریستور هنوز هم در حدود 10٪ از حداکثر جریان ورود است.



کاربردها:



u حفاظت از ترانزیستور، دیود، IC، تریستور یا نیمه هادی تریاک

u حفاظت از افزایش در الکترونیک مصرفی

u حفاظت از افزایش در الکترونیک صنعتی

u حفاظت از افزایش در لوازم خانگی الکترونیکی، گاز و تجهیزات نفتی

u جذب فشار رله و شیر الکترومغناطیسی





مواد مواد رادیواکتیو
کار کردن درجه حرارت -40°C ~ +85°C
دمای ذخیره سازی -55°C ~ +125°C
بدن بر روی نیکل
سربها زعفرانی
دستگاه های بدون سرب بر روی نیکل





شماره بخش مقدار گزینه بسته بندی مشخصات بسته بندی
10DXXXXX 500 کیسه پلاستیکی بسته ی عمده

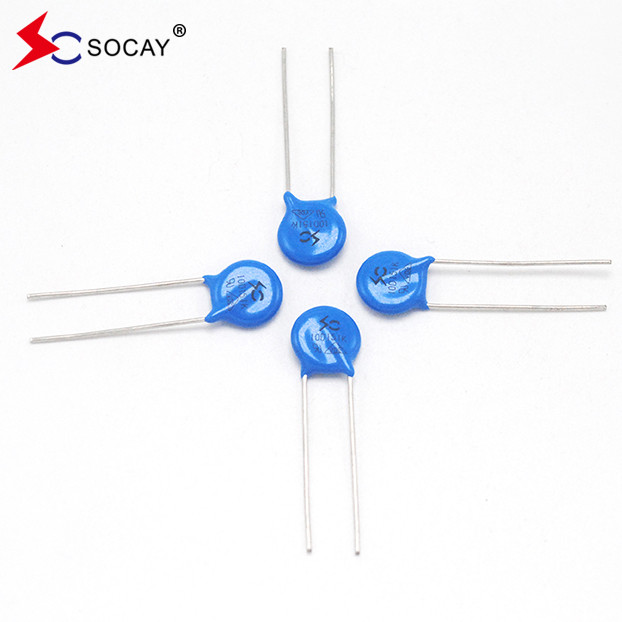

الکترونیک هوشمند MOV 10D471K 10D-471K 10D391K 07D220K 14D391K واریستور 1

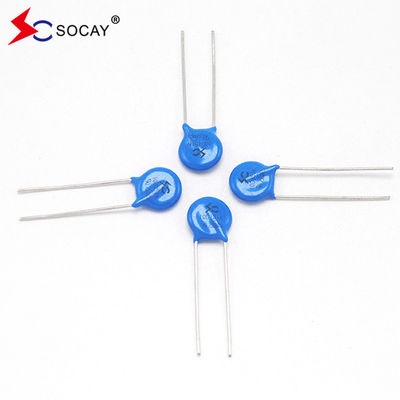

الکترونیک هوشمند MOV 10D471K 10D-471K 10D391K 07D220K 14D391K واریستور 2

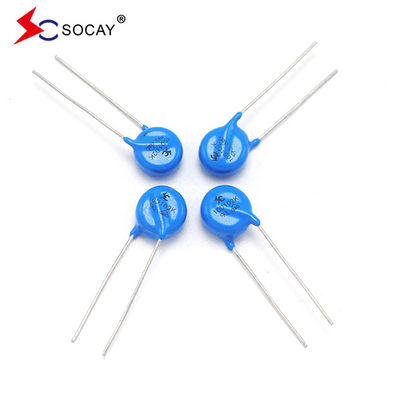

الکترونیک هوشمند MOV 10D471K 10D-471K 10D391K 07D220K 14D391K واریستور 3
