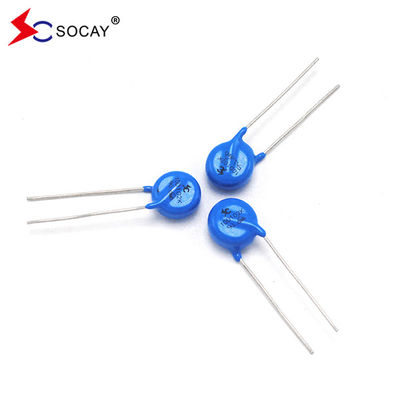

UL VDE واریستور واریستور واریستور اکسید فلزی 10D511K فیلم رزین اپوکسی واریستور 510V برای تامین برق
صفحه اطلاعات:25D Series_v23061.pdf
| شماره نوع |
حداکثر ولتاژ مجاز |
ورستور
ولتاژ
|
حداکثر
قفل کردن
ولتاژ
|
مقاومت در برابر جریان 8/20μS |
رتبه بندی شده
قدرت
|
انرژی
(10/1000μs)
|
ظرفیت |
| استاندارد |
بالا
افزایش
|
VAC
(V)
|
Vدی سی
(V)
|
V 1mA
(V)
|
منP
(الف)
|
VC
(V)
|
استاندارد (A) |
موج بالا
(الف)
|
(W) |
(J) |
@1KHZ
(pF)
|
| |
|
|
|
|
|
|
1 بار |
1 بار |
|
|
|
| 25D101K |
25D101KJ |
60 |
85 |
100 ((90-110) |
150 |
165 |
10000 |
20000 |
1.4 |
100 |
6300 |
| 25D201K |
25D201KJ |
130 |
170 |
200 ((185-225) |
150 |
330 |
15000 |
20000 |
1.0 |
215 |
2000 |
| 25D221K |
25D221KJ |
140 |
180 |
220 ((198-242) |
150 |
360 |
15000 |
20000 |
1.0 |
235 |
1800 |
| 25D241K |
25D241KJ |
150 |
200 |
۲۴۰ ((۲۱۶-۲۶۴) |
150 |
395 |
15000 |
20000 |
1.0 |
245 |
1650 |
| 25D271K |
25D271KJ |
175 |
225 |
۲۷۰ ((۲۴۳- ۲۹۷) |
150 |
455 |
15000 |
20000 |
1.0 |
260 |
1500 |
| 25D301K |
25D301KJ |
190 |
250 |
۳۰۰ ((۲۷۰-۳۳۰) |
150 |
505 |
15000 |
20000 |
1.0 |
275 |
1300 |
| 25D331K |
25D331KJ |
210 |
275 |
330 ((297-363) |
150 |
550 |
15000 |
20000 |
1.0 |
295 |
1200 |
| 25D361K |
25D361KJ |
230 |
300 |
360 ((324-396) |
150 |
595 |
15000 |
20000 |
1.0 |
305 |
1100 |
| 25D391K |
25D391KJ |
250 |
320 |
390 ((351-429) |
150 |
650 |
15000 |
20000 |
1.0 |
335 |
1000 |
| 25D431K |
25D431KJ |
275 |
350 |
430 ((387-473) |
150 |
710 |
15000 |
20000 |
1.0 |
365 |
930 |
| 25D471K |
25D471KJ |
300 |
385 |
۴۷۰ ((۴۲۳-۵۱۷) |
150 |
775 |
15000 |
20000 |
1.0 |
390 |
850 |
| 25D511K |
25D511KJ |
320 |
415 |
510 ((459-561) |
150 |
845 |
15000 |
20000 |
1.0 |
440 |
780 |
| 25D561K |
25D561KJ |
350 |
460 |
۵۶۰ ((۵۰۴-۶۱۶) |
150 |
920 |
15000 |
20000 |
1.0 |
490 |
715 |
| 25D621K |
25D621KJ |
385 |
505 |
620 ((558-682) |
150 |
1025 |
15000 |
20000 |
1.0 |
540 |
650 |
| 25D681K |
25D681KJ |
420 |
560 |
680 ((612-748) |
150 |
1120 |
15000 |
20000 |
1.0 |
570 |
600 |
| 25D751K |
25D751KJ |
460 |
615 |
750 ((675-825) |
150 |
1240 |
15000 |
20000 |
1.0 |
590 |
530 |
| 25D781K |
25D781KJ |
485 |
640 |
780 ((702-858) |
150 |
1290 |
15000 |
20000 |
1.0 |
620 |
510 |
| 25D821K |
25D821KJ |
510 |
670 |
820 ((738-902) |
150 |
1355 |
15000 |
20000 |
1.0 |
655 |
500 |
| 25D911K |
25D911KJ |
550 |
745 |
910 ((819-1001) |
150 |
1500 |
15000 |
20000 |
1.0 |
726 |
440 |
| 25D102K |
25D102KJ |
625 |
825 |
1000 ((900-1100) |
150 |
1650 |
15000 |
20000 |
1.0 |
685 |
650 |
| 25D112K |
25D112KJ |
680 |
895 |
1100 ((990-1210) |
150 |
1815 |
15000 |
20000 |
1.0 |
770 |
600 |
| 25D122K |
25D122KJ |
750 |
990 |
1200 ((1080-1320) |
150 |
1980 |
15000 |
20000 |
1.0 |
770 |
550 |
در مورد واريستور
بیشترین دستگاه محدود کننده ولتاژ استفاده شده، ورستور MOV / MLV است که عمدتا از اکسید روی و انواع اکسید های فلزی است که مخلوط و قالب می شوند.
توضیحات:
واریستورهای سربدار شعاعی سری 25D یک راه حل محافظ مدار ایده آل برای برنامه های ولتاژ DC پایین را ارائه می دهند.
حداکثر درجه جریان اوج افزایش جریان می تواند تا 20KA (8/20 μs پالس) را برای محافظت در برابر افزایش اوج بالا، از جمله تداخل ضربه صاعقه غیرمستقیم،سیستم سوئیچینگ transients و transients غیرطبیعی سریع از منبع برق.
انتخاب واریستور:
در هنگام انتخاب یک واریستور، شرایط خاص مدار باید در نظر گرفته شود. به طور کلی، اصول زیر باید رعایت شود:
1انتخاب ولتاژ واریستور V1mA
با توجه به انتخاب ولتاژ منبع تغذیه، ولتاژ منبع تغذیه به طور مداوم به هر دو انتهای واریستور اعمال می شود نباید از مقدار مشخص شده بیشتر باشد.
مقدار "حداکثر ولتاژ کار مداوم" که در شبکه ذکر شده است. یعنی حداکثر ولتاژ کار DC وارستور باید
بزرگتر از ولتاژ عملیاتی VIN DC خط برق (خط سیگنال) ، یعنی VDC≥VIN؛ برای انتخاب واریستور منبع برق 220V AC،دامنه نوسان ولتاژ کار شبکه باید به طور کامل در نظر گرفته شود.. هنگام انتخاب مقدار ولتاژ واریستور واریستور، فاصله کافی را ترک کنید. محدوده نوسانات کلی شبکه برق خانگی 25٪ است.انتخاب یک واریستور با ولتاژ واریستور 470V ~ 620V مناسب تر استانتخاب یک واریستور با ولتاژ واریستور بالاتر می تواند میزان شکست را کاهش دهد و عمر خدمت را افزایش دهد، اما ولتاژ باقیمانده کمی افزایش می یابد.
2انتخاب جریان ترافیک
جریان تخلیه اسمی واریستور باید بیشتر از جریان افزایش لازم برای مقاومت یا حداکثر جریان افزایش که ممکن است در طول کار تجهیزات رخ دهد باشد.جریان تخلیه اسمی باید بر اساس ارزش بیش از 10 ضربه در منحنی زندگی درجه بندی وارستور محاسبه شود.، که حدود 30 درصد از حداکثر جریان ضربه (یعنی 0.3 IP) است.
3انتخاب ولتاژ قفل
ولتاژ کلیمپ واریستور باید کمتر از حداکثر ولتاژ باشد که قطعه یا تجهیزات محافظت شده می توانند تحمل کنند (یعنی ولتاژ ایمنی).
4. انتخاب خازن Cp
برای سیگنال های انتقال فرکانس بالا، ظرفیت Cp باید کوچکتر باشد و برعکس
5مطابقت مقاومت داخلی (Resistance Match)
رابطه بین مقاومت داخلی R (R ≥ 2Ω) از قطعات محافظت شده (خط) و مقاومت داخلی گذرا Rv از واریستور: R ≥ 5 Rvبرای اجزای محافظت شده با مقاومت داخلی کوچک، سرعت انتقال سیگنال تحت تاثیر قرار نمی گیرد اگر سرعت انتقال سیگنال تحت تاثیر قرار نگیرد. در زیر، سعی کنید از واریستور ظرفیت بزرگ استفاده کنید.
کاربردها:
|
u حفاظت از ترانزیستور، دیود، IC، تریستور یا نیمه هادی تریاک
u حفاظت از افزایش در الکترونیک مصرفی
u حفاظت از افزایش در الکترونیک صنعتی
u حفاظت از افزایش در لوازم خانگی الکترونیکی، گاز و تجهیزات نفتی
u جذب فشار رله و شیر الکترومغناطیسی
|
| دمای کار |
-40°C ~ +85°C |
| دمای ذخیره سازی |
-40°C ~ +85°C |
| دمای سطح کاری |
+115°C |
| مقاومت عایق |
> 100MΩ |
| پوشش (رژنی اپوکسی) |
ضد شعله
UL 94 V-0
|
| پوشش |
رزین اپوکسی |
| سیم سرب |
سیم مس |
| الکترود |
سولدر نقره ای |
| دیسک |
اکسید روی |
| ابعاد |
شماره بخش |
کیسه |
کارتن کوچک |
کارتن |
| 25D |
25DXXXXX |
100 PCS |
1000 PCS |
2000 PCS |
1.FAQ
سوال1: ميتونم يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم. نمونه های مخلوط قابل قبول است.
سوال ۲: در مورد زمان تحویل چطور؟
A: نمونه نیاز به 1 روز، زمان تولید انبوه نیاز به 1-2 هفته برای مقدار سفارش بیش از
سوال سوم: شما MOQ دارید؟
A: MOQ بستگی به نوع محصول، 1pc برای چک نمونه در دسترس است
سوال ۴: شما چگونه کالا را حمل می کنید و چه مدت طول می کشد تا به آنجا برسید؟
A: ما معمولاً با DHL، UPS، FedEx یا TNT حمل می کنیم. معمولاً 3-5 روز طول می کشد تا به آنجا برسد. حمل و نقل هوایی و دریایی نیز اختیاری است.
سوال پنجم: چطوري يه سفارش رو اجرا کنيم؟
A: ابتدا به ما اجازه دهید نیازهای خود را و یا درخواست خود را بدانید.
دوم ما با توجه به الزامات شما یا پیشنهادات ما نقل قول می کنیم.
سوم اینکه مشتری نمونه ها رو تایید می کنه و برای سفارش رسمی سپری می کنه
چهارمین ما تولید را ترتیب می دهیم.
