خانه /محصولات/واریستور اکسید فلز/ف14mm متال اکسید واریستور 14D820K / 14D820KJ برای برنامه های ولتاژ پایین DC

ف14mm متال اکسید واریستور 14D820K / 14D820KJ برای برنامه های ولتاژ پایین DC

500 عدد
MOQ
negotiable
قیمت
ف14mm متال اکسید واریستور 14D820K / 14D820KJ برای برنامه های ولتاژ پایین DC
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام محصول: واریستور اکسید فلز
ابعاد: Ф14 میلی متر
VAC: 50 ولت
VDC: 65 ولت
ولتاژ واریستور: 82 (74 ~ 90) V
IP: 50A
VC: 135 ولت
قدرت نامی: 0.6 وات
Typ. تایپ کنید Capacitance ظرفیت: 2400pF
مقاومت در برابر جریان افزایشی: 4.5KA (1 بار)
برجسته کردن:

ورستور اکسید فلزی 14D820KJ,ورستور اکسید فلزی 14 میلی متری,14D820K

,

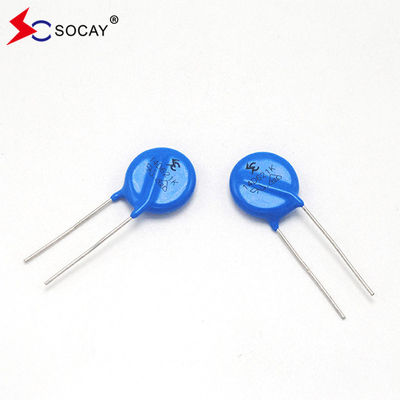

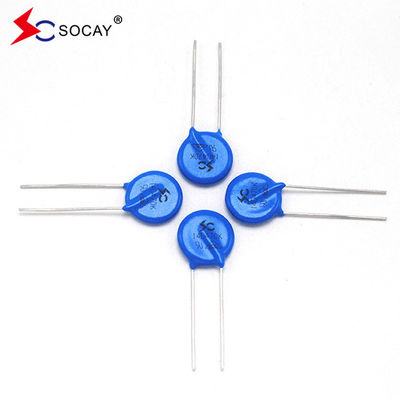

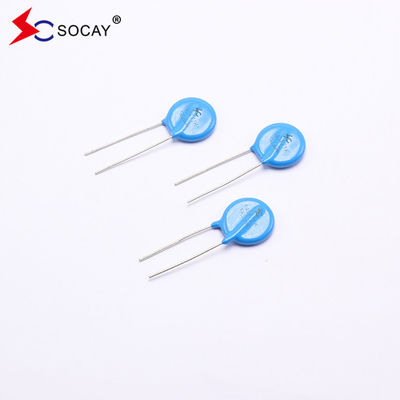

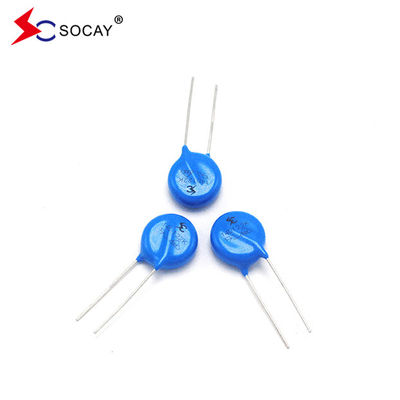

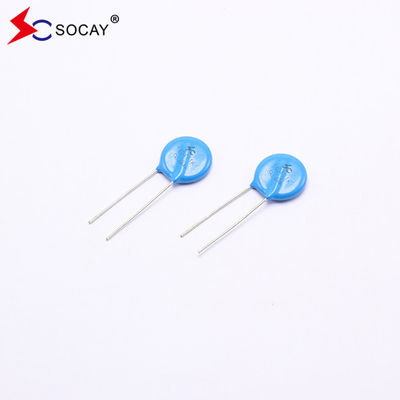

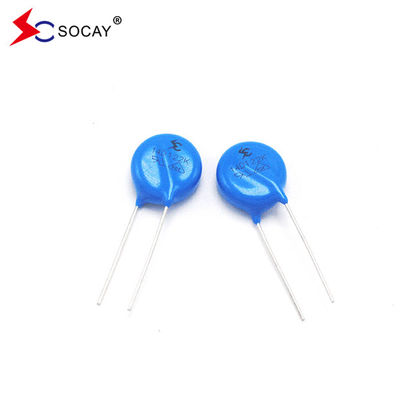

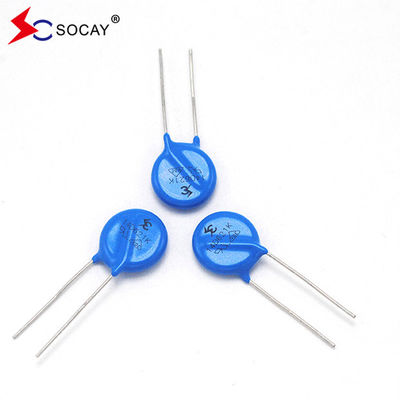

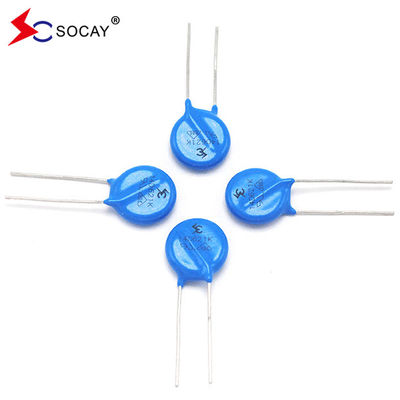

14mm Metal Oxide Varistor

,

14D820K
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: UL,REACH,RoHS,ISO
شماره مدل: 14D820K/14D820KJ
سند: بروشور محصول PDF
پرداخت
جزئیات بسته بندی: بسته بندی مهمات، کیسه
زمان تحویل: 2 هفته
توضیحات محصول

ف14mm متال اکسید واریستور 14D820K / 14D820KJ برای برنامه های ولتاژ پایین DC



صفحه اطلاعات:14D Series_v23081.pdf



شماره نوع حداکثر مجازVسن بالا ورستور ولتاژ

حداکثر

قفل کردن

ولتاژ

مقاومت

افزایش

جریان

حداکثر

انرژی

(10/1000μs)

رتبه بندی شده

قدرت

 Tظرفیت یپیک (مرجع)
استاندارد موج بالا VAC (V) Vدی سی(V)

V1mA

(V)

 منP(الف) VC(V)

I ((A)

استاندارد

I ((A)

موج بالا

(J)

استاندارد

(J)

موج بالا

 (W) @1KHZ (pF)
              1 بار دو بار 1 بار دو بار
14D180K 14D180KJ 11 14 18 ((15 ~ 21.6) 10 36 1000 500 2000 1000 4.0 7.0 0.1 11100
14D220K 14D220KJ 14 18 ۲۲ ((۱۹.۵ ~ ۲۶) 10 43 1000 500 2000 1000 5.0 8.0 0.1 9100
14D270K 14D270KJ 17 22 27 ((24 ~ 30) 10 53 1000 500 2000 1000 6.0 10.0 0.1 7400
14D330K 14D330KJ 20 26 33 ((29.5 ~ 36.5) 10 66 1000 500 2000 1000 7.5 12.0 0.1 6100
14D390K 14D390KJ 25 31 39 ((35~43) 10 77 1000 500 2000 1000 8.6 13.0 0.1 5100
14D470K 14D470KJ 30 38 47 ((42 ~ 54) 10 93 1000 500 2000 1000 10.0 17.0 0.1 4300
14D560K 14D560KJ 35 45 56 ((50 ~ 62) 10 100 1000 500 2000 1000 11.0 20.0 0.1 3600
14D680K 14D680KJ 40 56 68 ((61~75) 10 135 1000 500 2000 1000 14.0 24.0 0.1 2900
14D820K 14D820KJ 50 65 82 ((74~90) 50 135 4500 2500 6000 5000 22.0 27.0 0.6 2400
14D101K 14D101KJ 60 85 100 ((90~110) 50 165 4500 2500 6000 5000 28.0 33.0 0.6 2000
14D121K 14D121KJ 75 100 120 ((108~132) 50 200 4500 2500 6000 5000 32.0 40.0 0.6 1700
14D151K 14D151KJ 95 125 150 ((135 ~ 165) 50 250 4500 2500 6000 5000 40.0 53.0 0.6 1300
14D181K 14D181KJ 115 150 180 ((162~198) 50 300 4500 2500 6000 5000 50.0 60.0 0.6 1100
14D201K 14D201KJ 130 170 200 ((180~220) 50 340 4500 2500 6000 5000 57.0 70.0 0.6 1000
14D221K 14D221KJ 140 180 220 ((198 ~ 242) 50 360 4500 2500 6000 5000 60.0 78.0 0.6 900
14D241K 14D241KJ 150 200 ۲۴۰ ((۲۱۶ ~ ۲۶۴) 50 395 4500 2500 6000 5000 63.0 84.0 0.6 830
14D271K 14D271KJ 175 225 ۲۷۰ ((۲۴۳ ~ ۲۹۷) 50 455 4500 2500 6000 5000 70.0 99.0 0.6 740
14D301K 14D301KJ 190 250 ۳۰۰ ((۲۷۰ ~ ۳۳۰) 50 500 4500 2500 6000 5000 77.0 108 0.6 670
14D331K 14D331KJ 210 275 330 ((297 ~ 363) 50 550 4500 2500 6000 5000 85.0 115 0.6 610
14D361K 14D361KJ 230 300 ۳۶۰ ((۳۲۴ ~ ۳۹۶) 50 595 4500 2500 6000 5000 93.0 130 0.6 560
14D391K 14D391KJ 250 320 390 ((351 ~ 429) 50 650 4500 2500 6000 5000 100 140 0.6 510
14D431K 14D431KJ 275 350 430 ((387~473) 50 710 4500 2500 6000 5000 115 155 0.6 460
14D471K 14D471KJ 300 385 ۴۷۰ ((۴۲۳ ~ ۵۱۷) 50 775 4500 2500 6000 5000 125 175 0.6 430
14D511K 14D511KJ 320 415 510 ((459~561) 50 845 4500 2500 6000 5000 125 180 0.6 390
14D561K 14D561KJ 350 460 560 ((504 ~ 616) 50 925 4500 2500 6000 5000 125 185 0.6 360
14D621K 14D621KJ 385 505 620 ((558~682) 50 1025 4500 2500 6000 5000 125 190 0.6 320
14D681K 14D681KJ 420 560 680 ((612~748) 50 1120 4500 2500 6000 5000 130 200 0.6 290
14D751K 14D751KJ 460 615 750 ((675 ~ 825) 50 1240 4500 2500 6000 5000 143 210 0.6 270
14D781K 14D781KJ 485 640 780 ((702 ~ 858) 50 1290 4500 2500 6000 5000 148 220 0.6 260
14D821K 14D821KJ 510 670 820 ((738 ~ 902) 50 1355 4500 2500 6000 5000 157 235 0.6 240
14D911K 14D911KJ 550 745 910 ((819 ~ 1001) 50 1500 4500 2500 6000 5000 175 255 0.6 220
14D102K 14D102KJ 625 825 1000 ((900~1100) 50 1650 4500 2500 6000 5000 190 280 0.6 200
14D112K 14D112KJ 680 895 1100 ((990~1210) 50 1814 4500 2500 6000 5000 213 310 0.6 180
14D122K 14D122KJ 750 990 1200 ((1080 ~ 1320) 50 1980 4500 2500 6000 5000 213 310 0.6 150
14D142K 14D142KJ 880 1140 ۱۴۰۰ ((۱۲۶۰ ~ ۱۵۴۰) 50 2310 4500 2500 6000 5000 238 327 0.6 150
14D162K 14D162KJ 1000 1280 1600 ((1400~1760) 50 2640 4500 2500 6000 5000 243 331 0.6 140
14D182K 14D182KJ 1000 1465 1800 ((1620 ~ 1980) 50 2970 4500 2500 6000 5000 250 335 0.6 130

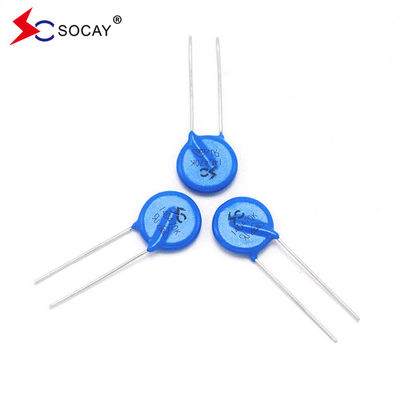

ف14mm متال اکسید واریستور 14D820K / 14D820KJ برای برنامه های ولتاژ پایین DC 0







توضیحات:

واریستورهای سرشار از سرب رادیال سری 14D یک راه حل محافظ مدار ایده آل برای برنامه های ولتاژ DC پایین تر را ارائه می دهند.
حداکثر درجه جریان اوج افزایش می تواند تا 6KA (پالس 8 / 20 μs) را برای محافظت در برابر افزایش اوج بالا، از جمله تداخل ضربه صاعقه غیرمستقیم،سیستم سوئیچینگ transients و transients غیرطبیعی سریع از منبع برق.



طبقه بندی:
SMD:0402,0603,0805,1206,1210,1812,2220

DIP:5D,7D,10D,14D,20D,25D,32D

جریان:1A ~ 15KA

هرچه اندازه کوچکتر باشد، قیمت پایین تر خواهد بود.
هرچه سرعت تولید پایین تر باشد، اندازه آن بزرگتر می شود.
هرچه تولید بالاتر باشد، گران تر می شود.
هرچه ولتاژ بالاتر باشد لوله ضخیم تر می شود.

زمان پاسخ ≤10NS



کاربردها:



حفاظت از برق، سوئیچ ها، دستگاه های POS، گیرنده های رعد و برق، بینواژگان ساختمان، سیستم های نظارت، کارت های پارکینگ، سیستم های انتقال، ابزار، مترها، محصولات ارتباطی،پنل های کنترل.







مواد مواد رادیواکتیو
کار کردن درجه حرارت -40°C ~ +85°C
دمای ذخیره سازی -55°C ~ +125°C
بدن بر روی نیکل
سربها زعفرانی
دستگاه های بدون سرب بر روی نیکل





شماره بخش مقدار گزینه بسته بندی مشخصات بسته بندی
14DXXXXX 500 کیسه پلاستیکی بسته ی عمده

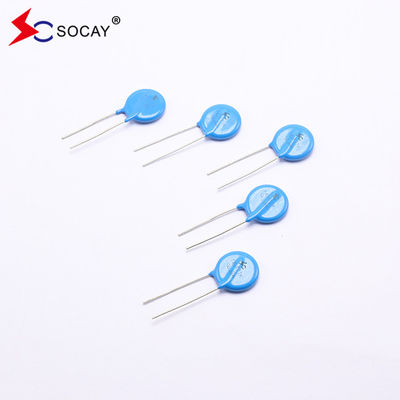

ف14mm متال اکسید واریستور 14D820K / 14D820KJ برای برنامه های ولتاژ پایین DC 1

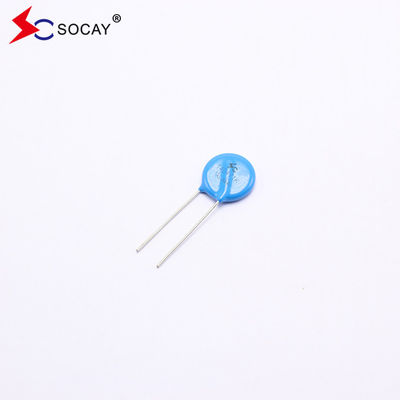

ف14mm متال اکسید واریستور 14D820K / 14D820KJ برای برنامه های ولتاژ پایین DC 2

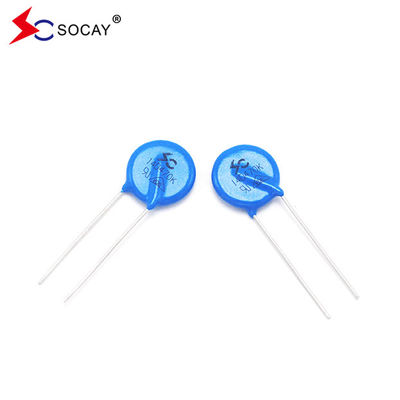

ف14mm متال اکسید واریستور 14D820K / 14D820KJ برای برنامه های ولتاژ پایین DC 3

ما تولید کننده و تامین کننده با بیش از 20 سال تجربه برای اجزای منفعل به عنوان در زیر

1- ESD
2- دیودهای TVS
3- فیوز قابل تنظیم مجدد PPTC
4- لوله تخلیه گاز
5- NTC Themistor
6- ورستور و غیره





برچسب:

اکسید فلزی واریستور,الکترونیک MOV,مقاومت وابسته به ولتاژ VDR

ورستور اکسید فلزی 14D820KJ,ورستور اکسید فلزی 14 میلی متری,14D820K
