Ф20mm متال اکسید واریستور 20D101K / 20D101KJ ولتاژ کار گسترده V1mA 18V - 1800V

250 عدد
MOQ
negotiable
قیمت
Ф20mm متال اکسید واریستور 20D101K / 20D101KJ ولتاژ کار گسترده V1mA 18V - 1800V
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
توضیحات: تنوع DIP
ابعاد: Ф20 میلی متر
VAC: ۶۰ ولت
VDC: 85 ولت
ولتاژ واریستور: 100 (90 تا 110) V
IP: 100A
VC: 165 ولت
قدرت نامی: 1.0 وات
Typ. تایپ کنید Capacitance ظرفیت: 4000 pF
مقاومت در برابر جریان افزایشی: 6.5KA (1 بار)
استفاده: حفاظت مدار
برجسته کردن:

ورستور اکسید فلزی 20D101K,ورستور اکسید فلزی 20D101KJ

,

Metal Oxide Varistor 20D101KJ
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: UL,REACH,RoHS,ISO
شماره مدل: 20D101K/20D101KJ
سند: بروشور محصول PDF
پرداخت
جزئیات بسته بندی: بسته بندی عمده، مهمات
زمان تحویل: 1-2 هفته
توضیحات محصول

Ф20mm سری 20D101K/20D101KJ متال اکسید واریستور ولتاژ عملیاتی گسترده (V1mA) محدوده 18V تا 1800V



صفحه اطلاعات:20D Series_v23061.pdf



1.استانداردهای کاری



هنگامی که دستگاه به طور موازی با مدار متصل می شود و غیر فعال است، ارزش مقاومت بالا است و می تواند به عنوان یک مدار باز با تأثیر کمی یا بدون تاثیر بر مدار در نظر گرفته شود.وقتی نبض غیرطبیعی وجود دارد، ارزش مقاومت بلافاصله کاهش می یابد و جریان به طور لحظه ای آزاد می شود. هنگامی که ولتاژ فوق العاده از بین می رود، به حالت مقاومت بالا خود باز می گردد و مدار به طور معمول کار می کند.



توضیحات: اجزای نیمه هادی





شماره نوع حداکثر ولتاژ مجاز ورستور ولتاژ

حداکثر

قفل کردن

ولتاژ

مقاومت

افزایش

جریان

حداکثر

انرژی

(10/1000μs)

رتبه بندی شده

قدرت

 Tظرفیت یپیک (مرجع)
استاندارد موج بالا VAC(V) Vدی سی(V)

V1mA

(V)

 منP(الف) VC(V)

I ((A)

استاندارد

I ((A)

موج بالا

(J)

استاندارد

(J)

موج بالا

 (W) @1KHZ (pf)
              1 بار دو بار 1 بار دو بار
20D180K 20D180KJ 11 14 18 ((15 ~ 21.6) 20 36 2000 1000 3000 1000 11 13 0.2 28500
20D220K 20D220KJ 14 18 ۲۲ ((۱۹.۵ ~ ۲۶) 20 43 2000 1000 3000 1000 14 16 0.2 18500
20D270K 20D270KJ 17 22 27 ((24 ~ 30) 20 53 2000 1000 3000 1000 16 19 0.2 13000
20D330K 20D330KJ 20 26 33 ((29.5 ~ 36.5) 20 66 2000 1000 3000 1000 23 24 0.2 11500
20D390K 20D390KJ 25 31 39 ((35~43) 20 77 2000 1000 3000 1000 26 28 0.2 8500
20D470K 20D470KJ 30 38 47 ((42 ~ 54) 20 93 2000 1000 3000 1000 30 34 0.2 7400
20D560K 20D560KJ 35 45 56 ((50 ~ 62) 20 100 2000 1000 3000 1000 41 41 0.2 6500
20D680K 20D680KJ 40 56 68 ((61~75) 20 135 2000 1000 3000 1000 46 49 0.2 5800
20D820K 20D820KJ 50 65 82 ((74~90) 100 135 6500 4000 10000 7000 38 56 1.0 4900
20D101K 20D101KJ 60 85 100 ((90~110) 100 165 6500 4000 10000 7000 45 70 1.0 4000
20D121K 20D121KJ 75 100 120 ((108~132) 100 200 6500 4000 10000 7000 55 85 1.0 3300
20D151K 20D151KJ 95 125 150 ((135 ~ 165) 100 250 6500 4000 10000 7000 70 106 1.0 2700
20D181K 20D181KJ 115 150 180 ((162~198) 100 300 6500 4000 10000 7000 85 130 1.0 2200
20D201K 20D201KJ 130 170 200 ((180~220) 100 340 6500 4000 10000 7000 95 140 1.0 2000
20D221K 20D221KJ 140 180 220 ((198 ~ 242) 100 360 6500 4000 10000 7000 100 155 1.0 1800
20D241K 20D241KJ 150 200 ۲۴۰ ((۲۱۶ ~ ۲۶۴) 100 395 6500 4000 10000 7000 108 168 1.0 1650
20D271K 20D271KJ 175 225 ۲۷۰ ((۲۴۳ ~ ۲۹۷) 100 455 6500 4000 10000 7000 127 190 1.0 1500
20D301K 20D301KJ 190 250 ۳۰۰ ((۲۷۰ ~ ۳۳۰) 100 500 6500 4000 10000 7000 136 210 1.0 1300
20D331K 20D331KJ 210 275 330 ((297 ~ 363) 100 550 6500 4000 10000 7000 150 228 1.0 1200
20D361K 20D361KJ 230 300 ۳۶۰ ((۳۲۴ ~ ۳۹۶) 100 595 6500 4000 10000 7000 163 255 1.0 1100
20D391K 20D391KJ 250 320 390 ((351 ~ 429) 100 650 6500 4000 10000 7000 180 275 1.0 1000
20D431K 20D431KJ 275 350 430 ((387 ~ 473 100 710 6500 4000 10000 7000 190 305 1.0 930
20D471K 20D471KJ 300 385 ۴۷۰ ((۴۲۳ ~ ۵۱۷) 100 775 6500 4000 10000 7000 220 350 1.0 850
20D511K 20D511KJ 320 415 510 ((459~561) 100 845 6500 4000 10000 7000 220 360 1.0 780
20D561K 20D561KJ 350 460 560 ((504 ~ 616) 100 925 6500 4000 10000 7000 220 380 1.0 710
20D621K 20D621KJ 385 505 620 ((558~682) 100 1025 6500 4000 10000 7000 220 390 1.0 650
20D681K 20D681KJ 420 560 680 ((612~748) 100 1120 6500 4000 10000 7000 230 400 1.0 600
20D751K 20D751KJ 460 615 750 ((675 ~ 825) 100 1240 6500 4000 10000 7000 255 420 1.0 530
20D781K 20D781KJ 485 640 780 ((702 ~ 858) 100 1290 6500 4000 10000 7000 265 440 1.0 510
20D821K 20D821KJ 510 670 820 ((738 ~ 902) 100 1355 6500 4000 10000 7000 282 460 1.0 500
20D911K 20D911KJ 550 745 910 ((819 ~ 1001) 100 1500 6500 4000 10000 7000 310 510 1.0 440
20D102K 20D102KJ 625 825 1000 ((900~1100) 100 1650 6500 4000 10000 7000 342 565 1.0 400
20D112K 20D112KJ 680 895 1100 ((990~1210) 100 1814 6500 4000 10000 7000 383 620 1.0 460
20D122K 20D122KJ 750 990 1200 ((1080 ~ 1320) 100 1980 6500 4000 10000 7000 408 660 1.0 320
20D152K 20D152KJ 900 1200 1500 ((1350 ~ 1650) 100 2475 6500 4000 10000 7000 420 660 1.0 260
20D162K 20D162KJ 1000 1280 1600 ((1440 ~ 1760) 100 2640 6500 4000 10000 7000 606 660 1.0 320
20D182K 20D182KJ 1000 1465 1800 ((1620 ~ 1980) 100 2970 6500 4000 10000 7000 625 660 1.0 320

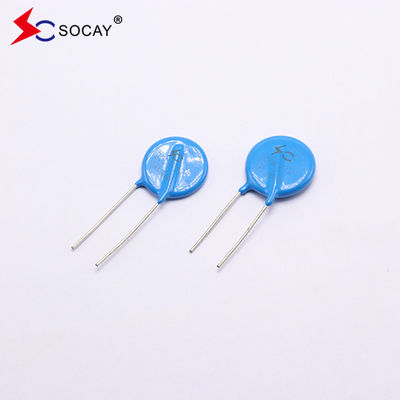

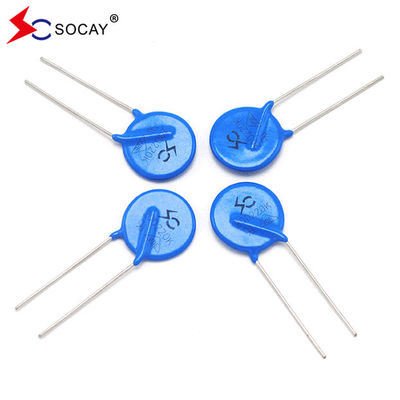

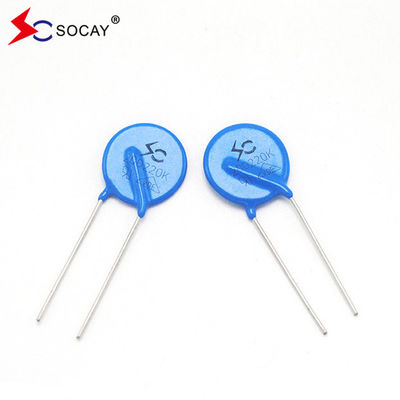

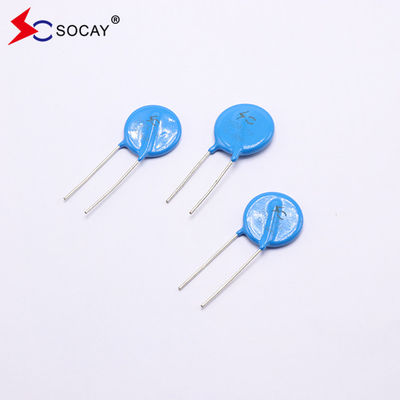

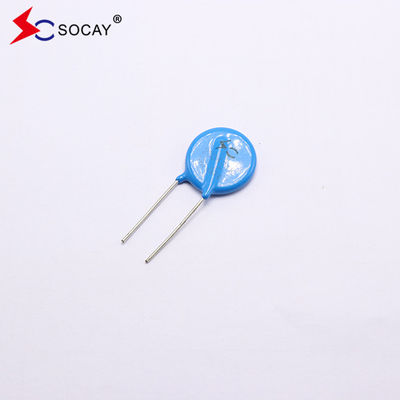

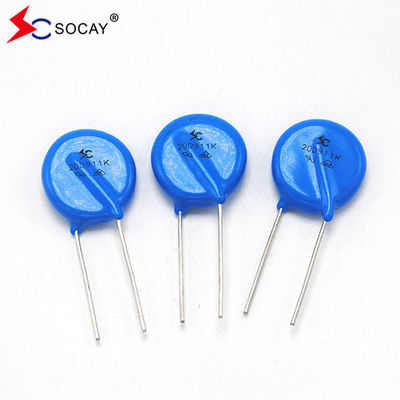

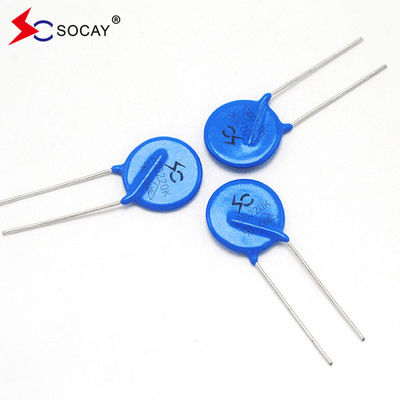

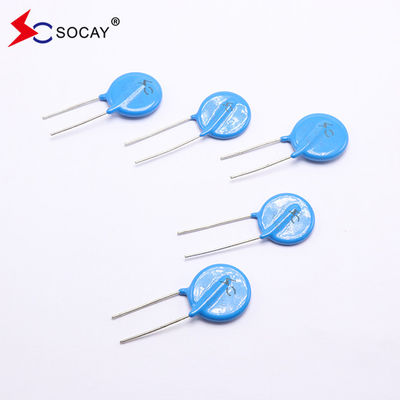

2.نمایش عکس

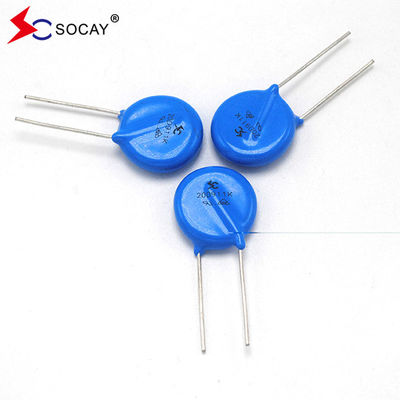

Ф20mm متال اکسید واریستور 20D101K / 20D101KJ ولتاژ کار گسترده V1mA 18V - 1800V 0



ویژگی ها:

u محدوده ولتاژ کار گسترده (V1mA) از 18V تا 1800V

u واکنش سریع به ولتاژ بیش از حد موقت

u قابلیت جذب انرژی گذرا بزرگ

u نسبت فشرده سازی پایین و بدون جریان ادامه

u سطح MSL 1 را بر اساس J-STD-020 برآورده می کند



مواد مواد رادیواکتیو
کار کردن درجه حرارت -40°C ~ +85°C
دمای ذخیره سازی -55°C ~ +125°C
بدن بر روی نیکل
سربها زعفرانی
دستگاه های بدون سرب بر روی نیکل





شماره بخش مقدار گزینه بسته بندی مشخصات بسته بندی
20DXXXXX 250 کیسه پلاستیکی بسته ی عمده

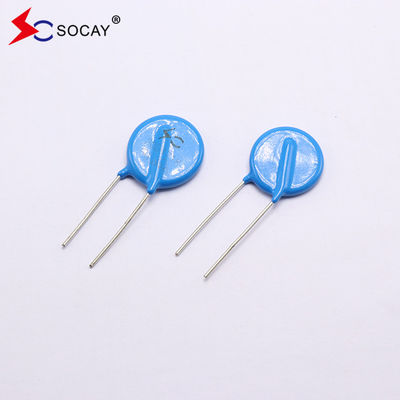

Ф20mm متال اکسید واریستور 20D101K / 20D101KJ ولتاژ کار گسترده V1mA 18V - 1800V 1

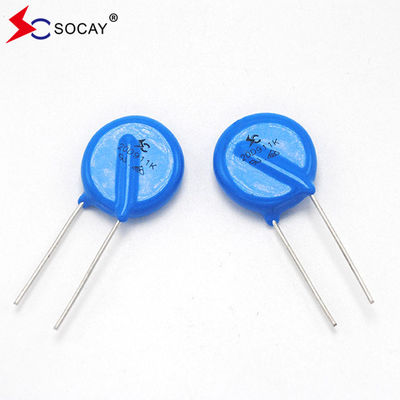

Ф20mm متال اکسید واریستور 20D101K / 20D101KJ ولتاژ کار گسترده V1mA 18V - 1800V 2

Ф20mm متال اکسید واریستور 20D101K / 20D101KJ ولتاژ کار گسترده V1mA 18V - 1800V 3
