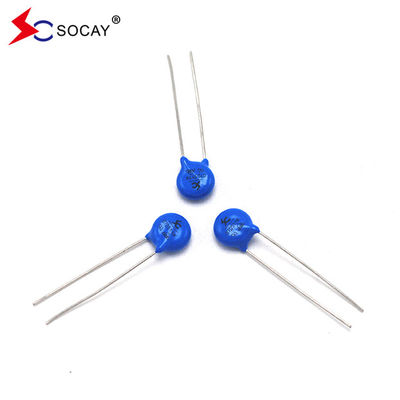

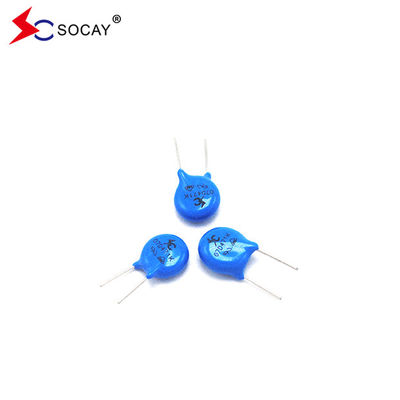

MoV 7D561K 500V ولتاژ بالا واریستور Zov 07D511 مقاومت

1000 عدد
MOQ
negotiable
قیمت
MoV 7D561K 500V ولتاژ بالا واریستور Zov 07D511 مقاومت
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام محصول: واریستور اکسید فلز
نوع بسته بندی: Ф7 میلی متر
VAC: 320 ولت
VDC: 415 ولت
ولتاژ واریستور: 510(459~561)V
IP: 10A
VC: 845 ولت
قدرت نامی: 0.25 وات
Typ. تایپ کنید Capacitance ظرفیت: 100pF
برجسته کردن:

MoV 7D561K,ورستور ولتاژ بالا Zov,ورستور ولتاژ بالا 500 ولت

,

High Voltage Varistor Zov

,

500V High Voltage Varistor
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: UL,REACH,RoHS,ISO
شماره مدل: 07D561K/07D561KJ
سند: بروشور محصول PDF
پرداخت
زمان تحویل: 5 تا 8 روز کاری
توضیحات محصول

500V سری ولتاژ بالا Mov 7D 561K Zov واریستور 07D511 مقاومت



صفحه اطلاعات:07D سری_v23061.pdf



شماره نوع حداکثر ولتاژ مجاز ورستور ولتاژ

حداکثر

قفل کردن

ولتاژ

مقاومت

افزایش

جریان

حداکثر

انرژی

(10/1000μs)

رتبه بندی شده

قدرت

 Tظرفیت یپیک (مرجع)
استاندارد موج بالا VAC(V) Vدی سی(V)

V1mA

(V)

 منP(الف) VC(V)

I ((A)

استاندارد

I ((A)

موج بالا

(J)

استاندارد

(J)

موج بالا

 (W) @1KHZ (pf)
1 بار دو بار 1 بار دو بار
07D180K 07D180KJ 11 14 18 ((15 ~ 21.6) 2.5 36 250 125 500 250 0.9 2.0 0.02 2800
07D220K 07D220KJ 14 18 ۲۲ ((۱۹.۵ ~ ۲۶) 2.5 43 250 125 500 250 1.1 2.4 0.02 2300
07D270K 07D270KJ 17 22 27 ((24 ~ 30) 2.5 53 250 125 500 250 1.4 3.0 0.02 1800
07D330K 07D330KJ 20 26 33 ((29.5 ~ 36.5) 2.5 66 250 125 500 250 1.7 3.5 0.02 1500
07D390K 07D390KJ 25 31 39 ((35~43) 2.5 77 250 125 500 250 2.1 4.0 0.02 1300
07D470K 07D470KJ 30 38 47 ((42 ~ 54) 2.5 93 250 125 500 250 2.5 5.0 0.02 1100
07D560K 07D560KJ 35 45 56 ((50 ~ 62) 2.5 110 250 125 500 250 3.1 6.0 0.02 900
07D680K 07D680KJ 40 56 68 ((61~75) 2.5 135 250 125 500 250 3.6 7.0 0.02 740
07D820K 07D820KJ 50 65 82 ((74~90) 10 135 1200 600 1750 1250 5.5 10.0 0.25 600
07D101K 07D101KJ 60 85 100 ((90~110) 10 165 1200 600 1750 1250 6.5 12.0 0.25 500
07D121K 07D121KJ 75 100 120 ((108~132) 10 200 1200 600 1750 1250 7.8 13.0 0.25 420
07D151K 07D151KJ 95 125 150 ((135 ~ 165) 10 250 1200 600 1750 1250 9.7 13.0 0.25 330
07D181K 07D181KJ 115 150 180 ((162~198) 10 300 1200 600 1750 1250 11.7 16.0 0.25 280
07D201K 07D201KJ 130 170 200 ((180~220) 10 340 1200 600 1750 1250 13.0 17.0 0.25 250
07D221K 07D221KJ 140 180 220 ((198 ~ 242) 10 360 1200 600 1750 1250 14.0 19.0 0.25 230
07D241K 07D241KJ 150 200 ۲۴۰ ((۲۱۶ ~ ۲۶۴) 10 395 1200 600 1750 1250 15.0 21.0 0.25 210
07D271K 07D271KJ 175 225 ۲۷۰ ((۲۴۳ ~ ۲۹۷) 10 455 1200 600 1750 1250 18.0 24.0 0.25 185
07D301K 07D301KJ 190 250 ۳۰۰ ((۲۷۰ ~ ۳۳۰) 10 500 1200 600 1750 1250 20.0 26.0 0.25 165
07D331K 07D331KJ 210 275 330 ((297 ~ 363) 10 550 1200 600 1750 1250 23.0 28.0 0.25 150
07D361K 07D361KJ 230 300 ۳۶۰ ((۳۲۴ ~ ۳۹۶) 10 595 1200 600 1750 1250 25.0 32.0 0.25 140
07D391K 07D391KJ 250 320 390 ((351 ~ 429) 10 650 1200 600 1750 1250 25.0 35.0 0.25 130
07D431K 07D431KJ 275 350 430 ((387 ~ 473 10 710 1200 600 1750 1250 28.0 40.0 0.25 115
07D471K 07D471KJ 300 385 ۴۷۰ ((۴۲۳ ~ ۵۱۷) 10 775 1200 600 1750 1250 30.0 42.0 0.25 105
07D511K 07D511KJ 320 415 510 ((459~561) 10 845 1200 600 1750 1250 30.0 45.0 0.25 100
07D561K 07D561KJ 350 460 560 ((504 ~ 616) 10 925 1200 600 1750 1250 30.0 49.0 0.25 90
07D621K 07D621KJ 385 505 620 ((558~682) 10 1025 1200 600 1750 1250 33.0 55.0 0.25 80
07D681K 07D681KJ 420 560 680 ((612~748) 10 1120 1200 600 1750 1250 33.0 60.0 0.25 75
07D751K 07D751KJ 460 615 750 ((675 ~ 825) 10 1240 1200 600 1750 1250 67.2 65.0 0.25 70
07D781K 07D781KJ 485 640 780 ((702 ~ 858) 10 1290 1200 600 1750 1250 67.2 65.0 0.25 70
07D821K 07D821KJ 510 670 820 ((738 ~ 902) 10 1355 1200 600 1750 1250 67.2 70.0 0.25 60

يادداشت:ولتاژ>33V، K ± 10%



MoV 7D561K 500V ولتاژ بالا واریستور Zov 07D511 مقاومت 0

در مورد واريستور



واریستور که به عنوان MOV شناخته می شود، یک قطعه نیمه هادی غیر خطی برای محافظت از ولتاژ بالا است.برای انطباق با نیازهای فضای کوچک سازی تجهیزات و پاسخگویی به نیازهای ارتقاء عملکردی، تأمین برق، مدیریت باتری و توابع سیستم اختصاصی همه نیاز به راه حل های پیشرفته بسیار یکپارچه دارند.این مسائل عمده ای هستند که باید برای طراحی موفق سیستم الکترونیک مصرفی حل شوند. چگونه سطح محافظت از مدار محصولات الکترونیکی مصرفی را بهبود بخشیم؟ آیا می توان از واریستورهای دستگاه های ولتاژ بالا برای محافظت از افزایش در الکترونیک مصرفی استفاده کرد؟اصل کار واریستور این است که در صورت عدم وجود ولتاژ بیش از حد لحظه ای تداخل بالایی دارد، اما مقاومت آن همچنان با افزایش جریان و ولتاژ افزایش می یابد و ویژگی های جریان و ولتاژ آن به شدت غیرخطی است.



کارکرد واریستور چیست؟
زمان پاسخ واریستور در سطح ns است که سریعتر از لوله تخلیه هوا و کمی آهسته تر از لوله TVS است.سرعت پاسخ آن می تواند الزامات حفاظت از ولتاژ بیش از حد مدارهای الکترونیکی را برآورده کندظرفیت اتصال یک واریستور به طور کلی در حدود صدها تا هزاران پی اف است. در بسیاری از موارد،برای استفاده مستقیم در حفاظت از خطوط سیگنال فرکانس بالا مناسب نیستهنگامی که در حفاظت از مدارهای AC استفاده می شود، ظرفیت اتصال بزرگ آن باعث افزایش نشت می شود. جریان باید در هنگام طراحی مدارهای محافظ به طور کامل در نظر گرفته شود.ظرفیت جریان واریستور بزرگتر است، اما کوچکتر از لوله تخلیه گاز است.



توضیحات:

واریستورهای سرشار از سرب رادیال سری 07D یک راه حل محافظ مدار ایده آل برای برنامه های ولتاژ DC پایین تر را با ارائه امتیازات بالاتر از هر زمان دیگری در چنین دیسک های کوچک ارائه می دهند.
حداکثر درجه جریان اوج افزایش می تواند تا 1.75KA (پالس 8 / 20 μs) را برای محافظت در برابر افزایش اوج بالا، از جمله تداخل ضربه صاعقه غیرمستقیم،سیستم سوئیچینگ transients و transients غیرطبیعی سریع از منبع برق.





ویژگی ها:

u محدوده ولتاژ کار گسترده (V1mA) از 18V تا 820V

u واکنش سریع به ولتاژ بیش از حد موقت

u قابلیت جذب انرژی گذرا بزرگ

u نسبت فشرده سازی پایین و بدون جریان ادامه

u سطح MSL 1 را بر اساس J-STD-020 برآورده می کند





کاربردها:

سیستم های تامین برق، سرکوب کننده ها، سیستم های امنیتی، حفاظت از موتورها، سیستم های الکترونیکی خودرو، لوازم خانگی و غیره







مواد مواد رادیواکتیو
کار کردن درجه حرارت -40°C ~ +85°C
دمای ذخیره سازی -55°C ~ +125°C
بدن بر روی نیکل
سربها زعفرانی
دستگاه های بدون سرب بر روی نیکل





MoV 7D561K 500V ولتاژ بالا واریستور Zov 07D511 مقاومت 1

MoV 7D561K 500V ولتاژ بالا واریستور Zov 07D511 مقاومت 2

MoV 7D561K 500V ولتاژ بالا واریستور Zov 07D511 مقاومت 3

لطفاً برای کسب اطلاعات بیشتر به زودی با ما تماس بگیرید. سفارشات OEM/ODM شما خوش آمدید. ما منتظر ایجاد روابط همکاری با شما در آینده نزدیک هستیم.
