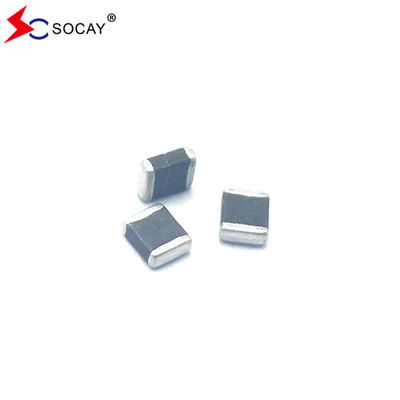

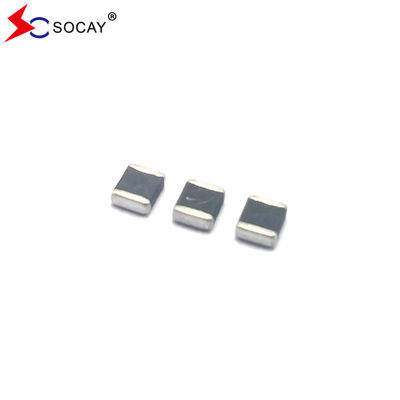

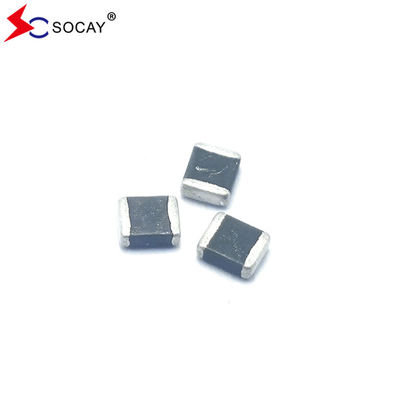

SMD 1210 نوع چند لایه تراشه واریستور SV1210N470G0A آکسید روی واریستور 47V DC

3000 عدد
MOQ
negotiable
قیمت
SMD 1210 نوع چند لایه تراشه واریستور SV1210N470G0A آکسید روی واریستور 47V DC
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام قطعه: واریستور چیپ چندلایه
بسته کامپوننت: SMD1210
حداکثر ولتاژ کاری DC: 47 ولت
Vv (حداقل): 56.4 ولت
Vv (حداکثر): 70.5 ولت
حداکثر جریان اوج در سراسر وریستور: 155 ولت
حداکثر جریان اوج: 250A
Wmax: 0.8J
برجسته کردن:

SMD 1210 چند لایه چیپ واریستور,چند لایه چیپ واریستور 47 ولت DC,واریستور اکسید روی چند لایه ای

,

Multilayer Chip Varistor 47V DC

,

Multilayer Zinc Oxide Varistor
اطلاعات اولیه
محل منبع: شنژن گوانگدونگ چین
نام تجاری: SOCAY
گواهی: REACH RoHS ISO
شماره مدل: SV1210N470G0A
سند: بروشور محصول PDF
پرداخت
زمان تحویل: 5 تا 8 روز کاری
توضیحات محصول

نوع 1210 SMD زینک اکسید واریستور SV1210N470G0A SOCAY عرضه اصلی کارخانه


ورایستور اکسید روی SMDصفحه اطلاعات:SV1210N470G0A_v2091.pdf


توضیحات:
ورستور اکسید روی SMD SV1210N470G0A بر اساس تکنولوژی ساخت چند لایه است. این اجزای طراحی شده برای سرکوب انواع حوادث گذرا،از جمله آنهایی که در IEC 61000-4-2 یا سایر استانداردهای مورد استفاده برای انطباق الکترومغناطیسی (EMC) مشخص شده اند. SV1210N470G0A به طور معمول برای محافظت از مدارهای یکپارچه و سایر اجزای سطح صفحه مدار استفاده می شود. این می تواند در محدوده دما گسترده تر از دیود های زنر کار کند.


ورایستور اکسید روی SMDویژگی های الکتریکی (25±5°C):

نماد حداقل نمادین حداکثر واحدها
VRMS ️ ️ 37 V
VDC ️ ️ 47 V
VV 56.4 ️ 70.5 V
VC ️ ️ 155 V
ايميکس ️ ️ 250 A
Wmax ️ ️ 0.8 J

VRMS -ورایستور اکسید روی SMDحداکثر ولتاژ عملیاتی AC که واریستور می تواند حفظ کند و از جریان نشت 10μA فراتر نرود.

VDC - حداکثر ولتاژ عملیاتی DC که واریستور می تواند حفظ کند و از جریان نشت 10μA فراتر نرود.

VV - ولتاژ در سراسر دستگاه اندازه گیری در 1mA جریان DC.

معادل ولتاژ VB (برقی قطع)

VC - حداکثر جریان اوج در سراسر واریستور با شکل موج 8/20μs و جریان پالس 5A.

Imax - حداکثر جریان اوج که می تواند با موج 8/20μs بدون خرابی دستگاه اعمال شود.

Wmax - حداکثر انرژی که می تواند با شکل موج 10/1000μs بدون خرابی دستگاه از بین برود.







ورایستور اکسید روی SMDFشکل ها:

  • مستطیل، سریال سازی اندازه ها برای قطعات هیبریدی یکپارچه یا قطعات چاپی
  • بسیاری از الکترود های جانبی مواد سرب، به خصوص مناسب برای سطح نصب تکنولوژی برای soldability و مقاومت در برابر گرما جوش از الزامات سخت
  • پاسخ سریع (<1ns)
  • جریان خروجی کم، ولتاژ فشرده سازی کم
  • مناسب برای جوش مجدد، جوش موج و جوش دستی با هوای گرم



ورایستور اکسید روی SMDAکاربردها:

  • اپلیکیشن برای مادربرد، نوت بوک، تلفن همراه، PDA، دستگاه دستی، DSC، DV، اسکنر، و Set-Top Box... و غیره
  • مناسب برای فشار دکمه، خط برق و فرکانس پایین خط تک ولتاژ محافظت.




ورایستور اکسید روی SMDCروش و ابعاد:
SMD 1210 نوع چند لایه تراشه واریستور SV1210N470G0A آکسید روی واریستور 47V DC 0

اندازه EIA (EIAJ) طول (L) عرض (W) ضخامت (T)
  اینچ میلی متر اینچ میلی متر اینچ میلی متر
1210 (3225) 0.126±0.012 3.20±0.30 0.098±0012 2.50±0.30 0.098 مکس 2.50 مکس





داده های فنی عمومی:

دمای کار -55 تا 125 درجه سانتیگراد
دمای ذخیره سازی -55 تا 150 درجه سانتیگراد
زمان پاسخ <1 ns
قابلیت جوش دادن 245±5°C، 3±1 ثانیه
مقاومت در برابر جوش جوش 260±5°C، 10±1 ثانیه







توصیه های جوش:

SMD 1210 نوع چند لایه تراشه واریستور SV1210N470G0A آکسید روی واریستور 47V DC 1

  • پیش گرم کردن
    • سرعت افزایش دمای 2 ~ 4 °C / s پیشنهاد می شود
    • زمان قبل از گرم کردن مناسب بین 60 تا 120 ثانیه خواهد بود.
  • گرمایش
    • مراقب افزایش ناگهانی دما باشید زیرا ممکن است توانایی جوش را بدتر کند.
    • دمای پرش را در محدوده 215 °C تا 225 °C تنظیم کنید.
  • خنک کننده
    • مراقب خنک شدن آهسته باشید زیرا ممکن است باعث تغییر موقعیت قطعات شود.







مقدار محصولات موجود در بسته بندی:

SIZE EIA(EIAJ)

1210

(3225)
مقدار بسته بندی استاندارد (PCS / رول) 3,000



SMD 1210 نوع چند لایه تراشه واریستور SV1210N470G0A آکسید روی واریستور 47V DC 2


برچسب:

ورستور تراشه سرامیکی,سطح کوه وارستور,واریستور اکسید روی

SMD 1210 چند لایه چیپ واریستور,چند لایه چیپ واریستور 47 ولت DC,واریستور اکسید روی چند لایه ای

Zinc Oxide Varistor
