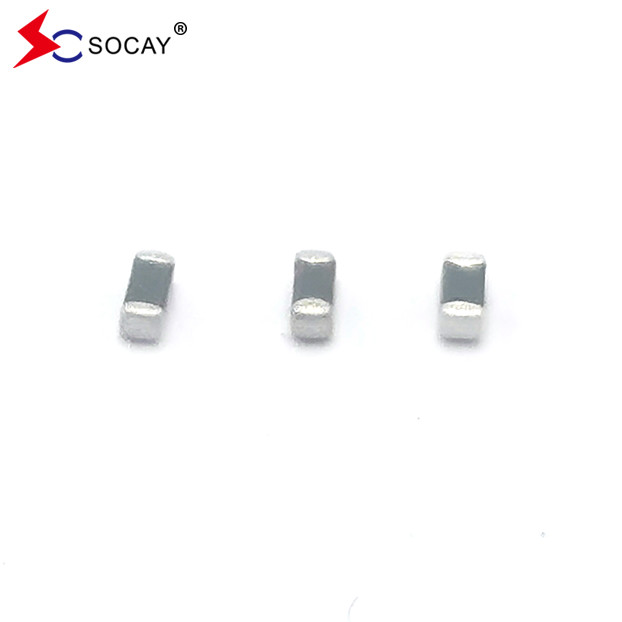

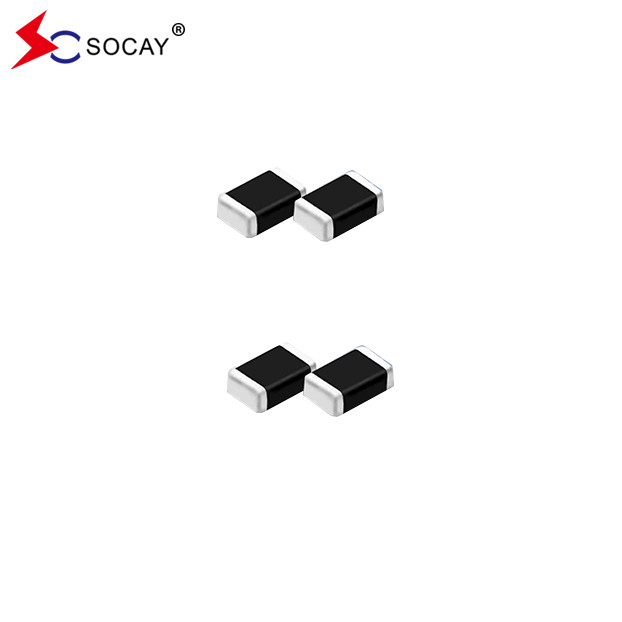

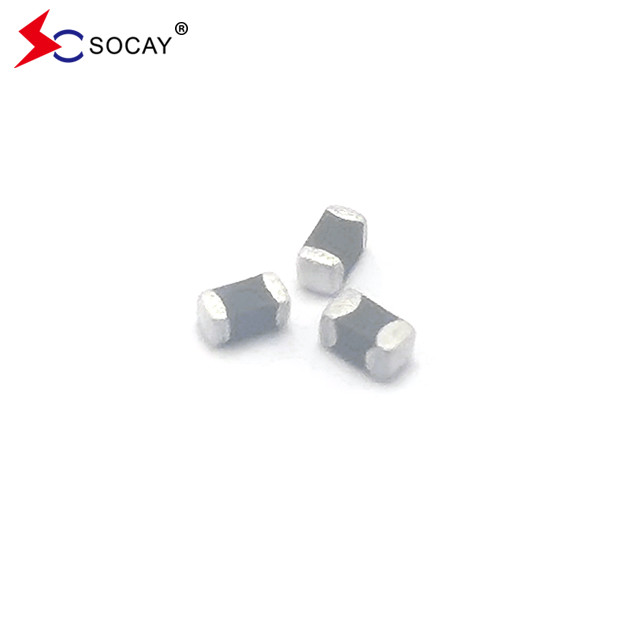

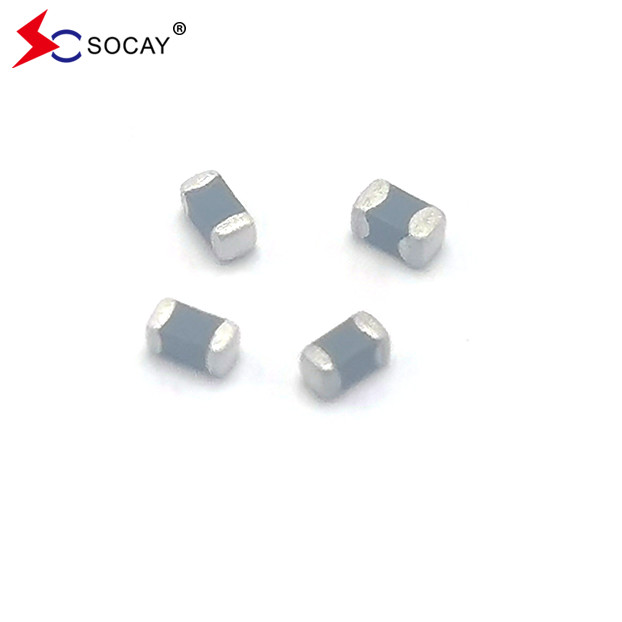

SMD 0603 Surface Mount Varistor SV0603N300G0A برای لپ تاپ تلفن همراه PDA

4000 عدد
MOQ
negotiable
قیمت
SMD 0603 Surface Mount Varistor SV0603N300G0A برای لپ تاپ تلفن همراه PDA
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام: واریستور چیپ چندلایه
بسته بندی: SMD0603
Vdc (حداکثر): 30 ولت
Vv (حداقل): 36 ولت
Vv (حداکثر): 45 ولت
Vc (حداکثر): 99 ولت
ایمکس: 30A
Vrms (حداکثر): 25 ولت
برجسته کردن:

SMD 0603 ورایستور سطح,نوتی بوک سطح کوه واریستور

,

Notebook Surface Mount Varistor
اطلاعات اولیه
محل منبع: شنژن گوانگدونگ چین
نام تجاری: SOCAY
گواهی: REACH RoHS ISO
شماره مدل: SV0603N300G0A
سند: بروشور محصول PDF
پرداخت
زمان تحویل: 5 تا 8 روز کاری
توضیحات محصول

0603 ورستور سطح SV0603N300G0A جریان خروجی کم و پایدار عالی



ورق اطلاعات:SV0603N300G0A_v89.1.pdf





توضیحات:

واريستور سطحي SV0603N300G0A بر پايه تکنولوژي ساخت چند لايه است. اين اجزا براي سرکوب انواع حوادث گذرا طراحی شده اند،از جمله آنهایی که در IEC 61000-4-2 یا سایر استانداردهای مورد استفاده برای انطباق الکترومغناطیسی (EMC) مشخص شده اندSV0603N300G0A به طور معمول برای محافظت از مدارهای یکپارچه و سایر اجزای سطح صفحه مدار استفاده می شود. این می تواند در محدوده دما گسترده تر از دیود های زنر کار کند.





مدارهای معادل ورستور سطح:

SMD 0603 Surface Mount Varistor SV0603N300G0A برای لپ تاپ تلفن همراه PDA 0





ویژگی های الکتریکی(25±5°C):

نماد حداقل نمادین حداکثر واحدها
VRMS ️ ️ 25 V
VDC ️ ️ 30 V
VV 36 ️ 45 V
VC ️ ️ 99 V
ايميکس ️ ️ 30 A
Wmax ️ ️ 0.1 J

VRMS - حداکثر ولتاژ عملیاتی AC که واریستور می تواند حفظ کند و از جریان نشت 10μA فراتر نرود.

VDC - حداکثر ولتاژ عملیاتی DC که واریستور می تواند حفظ کند و از جریان نشت 10μA فراتر نرود.

VV - ولتاژ در سراسر دستگاه اندازه گیری در 1mA جریان DC.

معادل ولتاژ VB (برقی قطع)

VC - حداکثر جریان اوج در سراسر واریستور با شکل موج 8/20μs و جریان پالس 1A.

Imax - حداکثر جریان اوج که می تواند با موج 8/20μs بدون خرابی دستگاه اعمال شود.

Wmax - حداکثر انرژی که می تواند با شکل موج 10/1000μs بدون خرابی دستگاه از بین برود.









ویژگی های واریستور سطح:

  • تراشه سرامیکی مبتنی بر اکسید روی نوع SMD
  • پایان پرداختی بدون سرب با داشتن ویژگی های خوب سولدر
  • پوشش عایق کننده باعث می شود که جریان خروجی بسیار پایین و پایدار باشد
  • زمان پاسخ سریع (<1ns)
  • ولتاژ کم فشار
  • قابلیت جریان گذرا بالا
  • مطابق با استاندارد IEC 61000-4-2
  • اندازه فشرده برای EIA 0603




استفاده از واریستور های سطح:

  • اپلیکیشن برای مادربورد، نوت بوک، تلفن همراه، PDA، دستگاه دست، DSC، DV، اسکنر و Set-Top Box... و غیره
  • مناسب برای فشار دکمه، خط برق و فرکانس پایین خط تک ولتاژ محافظت.











ساخت و ابعاد ورستور سطح:

SMD 0603 Surface Mount Varistor SV0603N300G0A برای لپ تاپ تلفن همراه PDA 1

اندازه EIA (EIAJ)

0603

(1608)
نماد اینچ میلی متر
L 0.063±0.006 1.60±0.15
W 0.031±0.004 0.80±0.10
T 0.031±0.008 0.80±0.20
C 0.012±0008 0.30±0.20






احتیاط برای دست زدن به بستر:

از خم کردن صفحه پس از جوشاندن محصول بیش از حد تجاوز نکنید (نمونه های مرجع)

  • محل نصب باید تا حد ممکن از موقعیت نزدیک به خط شکستن صفحه یا در خط سوراخ های بزرگ صفحه باشد.
  • در هنگام نصب یک قطعه دیگر، تخته را بیش از حد خم نکنید. در صورت لزوم، از پین پشتیبان (پین پشتیبان) برای جلوگیری از خم شدن بیش از حد استفاده کنید.
  • دستان تان را از روی تخته شکنی نکنید. توصیه می کنیم که از ماشین یا جیگ برای شکستن آن استفاده کنید.









پارامترهای جوش ورستور سطح:

وضعیت جریان مجدد مونتاژ بدون Pb
پیش گرم کردن - دمای Min (T)s ((min)) +150°C
  - حداکثر دمای (T)s ((max)) +200°C
  زمان (دقیقه تا حداکثر) (T)S) 60 -180 ثانیه
نرخ متوسط افزایش (Liquidus Temp T)L) تا اوج 3°C/ ثانیه حداکثر
TS ((max)تا TL- نرخ بالا رفتن 3°C/ ثانیه حداکثر
جریان مجدد - دمای (T)L) (ليکيدوس) +217°C


  - زمان (دقیقه تا حداکثر) (T)L) 60 -150 ثانیه
دمای اوج (T)P) ۲۶۰ +۰/۵°C
زمان در حدود 5 درجه سانتیگراد از دمای اوج واقعی (TP) 20 تا 40 ثانیه
نرخ کاهش سرعت ۶ درجه سانتیگراد در ثانیه
زمان 25°C تا دمای اوج (T)P) حداکثر 8 دقیقه









ابعاد نوار حامل واریستور چند لایه ای:

SMD 0603 Surface Mount Varistor SV0603N300G0A برای لپ تاپ تلفن همراه PDA 2



اندازه EIA

(EIAJ)

0603

(1608)
نماد اینچ میلی متر
A 0.315±0.012 8.00±030
ب 0.138±0.002 3.50±0.05
C 0.069±0.002 1.75±0.10
D0 0.061±0002 1.55±0.05
P0 0.157±0004 4.00±010
P1 0.079±0.002 4.00±010
P2 0.079±0.002 2.00±005
W 0.041±0.006 1.05±0.15
L 0.075±0.006 1.90±0.15
T 0.037±0002 0.95±0.05






مقدار محصولات موجود در بسته بندی:

SIZE EIA

(EIAJ)

0603

(1608)
مقدار بسته بندی استاندارد (PCS / رول) 4,000





SMD 0603 Surface Mount Varistor SV0603N300G0A برای لپ تاپ تلفن همراه PDA 3

برچسب:

ورستور تراشه سرامیکی,سطح کوه وارستور,واریستور اکسید روی

SMD 0603 ورایستور سطح,نوتی بوک سطح کوه واریستور

Zinc Oxide Varistor
