خانه /محصولات/واریستور چیپ چندلایه/SMD 0805 چیپ واریستور چند لایه SV0805N9R0G0A برای حفاظت از مدارهای یکپارچه

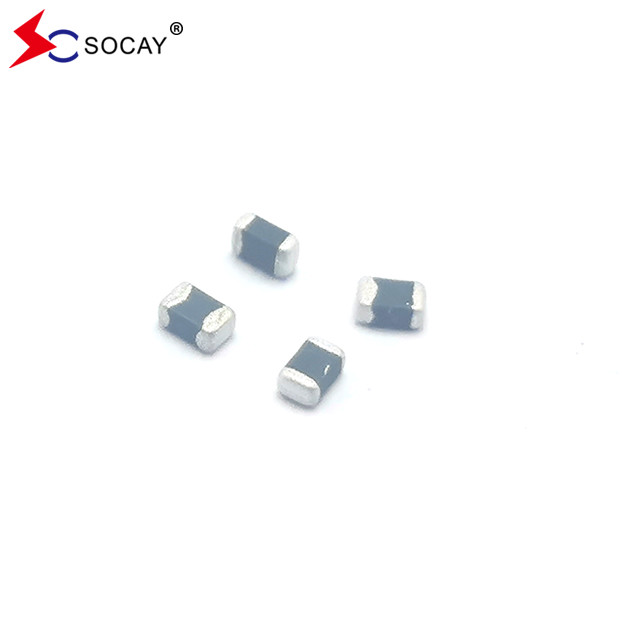

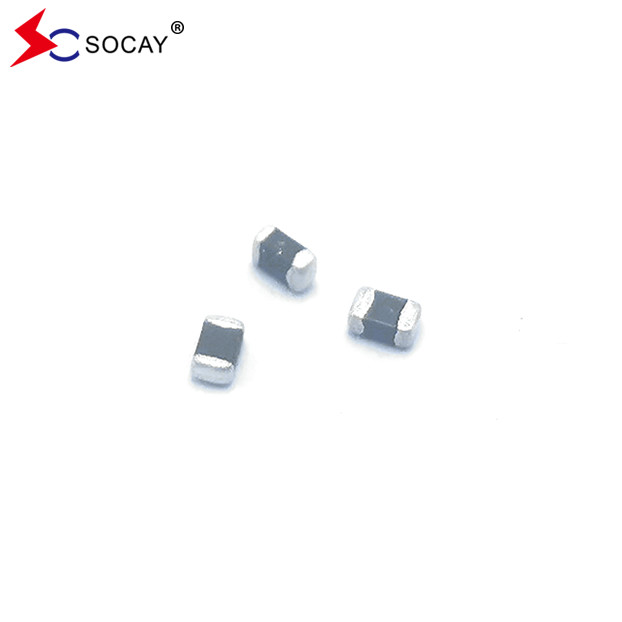

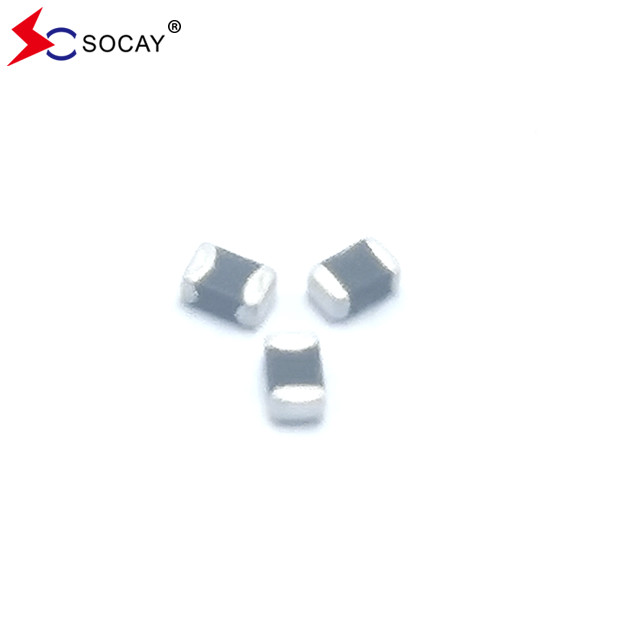

SMD 0805 چیپ واریستور چند لایه SV0805N9R0G0A برای حفاظت از مدارهای یکپارچه

4000 عدد
MOQ
negotiable
قیمت
SMD 0805 چیپ واریستور چند لایه SV0805N9R0G0A برای حفاظت از مدارهای یکپارچه
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام قطعه: واریستور چیپ چندلایه
بسته کامپوننت: SMD0805
Vdc (حداکثر): 9 ولت
Vv (حداقل): 10.8 ولت
Vv (حداکثر): 16.2 ولت
Vc (حداکثر): 35.6 ولت
ایمکس: 50A
Vrms (حداکثر): 6 ولت
برجسته کردن:

SMD 0805 چیپ واریستور,چیپ واریستور چند لایه

,

Chip Varistors Multilayer
اطلاعات اولیه
محل منبع: شنژن گوانگدونگ چین
نام تجاری: SOCAY
گواهی: REACH RoHS ISO
شماره مدل: SV0805N9R0G0A
سند: بروشور محصول PDF
پرداخت
زمان تحویل: 5 تا 8 روز کاری
توضیحات محصول

SMD0805 چیپ واریستور SV0805N9R0G0A به طور معمول استفاده می شود محافظت از مدارهای یکپارچه

چیپ واریستور DATASHEET:SV0805N9R0G0A_v2201.1.pdf


توضیحات:
تراشه وارستور SV0805N9R0G0A بر اساس تکنولوژی ساخت چند لایه است. این قطعات برای سرکوب انواع حوادث گذرا طراحی شده اند.از جمله آنهایی که در IEC 61000-4-2 یا سایر استانداردهای مورد استفاده برای انطباق الکترومغناطیسی (EMC) مشخص شده اند. SV0805N9R0G0A به طور معمول برای محافظت از مدارهای یکپارچه و سایر اجزای سطح صفحه مدار استفاده می شود. این می تواند در محدوده دما گسترده تر از دیود های زنر کار کند.


ویژگی های الکتریکی چیپ واریستور (25±5°C):

نمادحداقلنمادینحداکثرواحدها
VRMS️️6V
VDC️️9V
VV10.8️16.2V
VC️️35.6V
ايميکس️️50A
Wmax️️0.2J

VRMS - حداکثر ولتاژ عملیاتی AC که واریستور می تواند حفظ کند و از جریان نشت 10μA فراتر نرود.
VDC - حداکثر ولتاژ عملیاتی DC که واریستور می تواند حفظ کند و از جریان نشت 10μA فراتر نرود.
VV - ولتاژ در سراسر دستگاه اندازه گیری در 1mA جریان DC.
معادل ولتاژ VB (برقی قطع)
VC - حداکثر جریان اوج در سراسر واریستور با شکل موج 8/20μs و جریان پالس 2A.
Imax - حداکثر جریان اوج که می تواند با موج 8/20μs بدون خرابی دستگاه اعمال شود.
Wmax - حداکثر انرژی که می تواند با شکل موج 10/1000μs بدون خرابی دستگاه از بین برود.



ویژگی های چیپ واریستور:

  • مستطیل، سریال سازی اندازه ها برای قطعات هیبریدی یکپارچه یا قطعات چاپی
  • بسیاری از الکترود های جانبی مواد سرب، به خصوص مناسب برای سطح نصب تکنولوژی برای soldability و مقاومت در برابر گرما جوش از الزامات سخت
  • پاسخ سریع (<1ns)
  • جریان خروجی کم، ولتاژ فشرده سازی کم
  • مناسب برای جوش مجدد، جوش موج و جوش دستی با هوای گرم



کاربرد های چیپ واریستور:

  • اپلیکیشن برای مادربرد، نوت بوک، تلفن همراه، PDA، دستگاه دستی، DSC، DV، اسکنر، و Set-Top Box... و غیره
  • مناسب برای فشار دکمه، خط برق و فرکانس پایین خط تک ولتاژ محافظت.




ساخت و ابعاد چیپ واریستور:
SMD 0805 چیپ واریستور چند لایه SV0805N9R0G0A برای حفاظت از مدارهای یکپارچه 0

اندازه EIA (EIAJ)طول (L)عرض (W)ضخامت (T)
 اینچمیلی متراینچمیلی متراینچمیلی متر
0805 (2012)0.079±0.0082.00±0200.049±00081.25±0.200.055 حداکثر1.40 مکس



چپس واریستور IR Soldering:

گرم کردن سریع، گرم کردن جزئی یا خنک کردن سریع به راحتی باعث نقص قطعه می شود. بنابراین پیش گرم کردن و روند خنک سازی تدریجی پیشنهاد می شود.جوش IR دارای بالاترین بازده به دلیل سرعت گرم شدن کنترل شده و زمان جوش مایع است. مطمئن شوید که عنصر در معرض گرادیانت حرارتی بیشتر از 4 درجه در ثانیه نیست. 2 درجه در ثانیه گرادیانت ایده آل است. در طول فرآیند جوش،برای به حداقل رساندن شوک حرارتی، گرم کردن پیش از آن تا درجه 100 از دمای اوج جوش ضروری است..




چیپ واریستور اینورونروحی&آزمایش قابلیت اطمینان:

ویژگیروش آزمایش و توصیف
ذخیره سازی در دمای بالانمونه را در یک حمام ترموستاتیک بدون بار به مدت 1000±2 ساعت به درجه 125±2 درجه سانتیگراد قرار داده و سپس در دمای اتاق و رطوبت برای 1 تا 2 ساعت نگهداری می شود.تغییر ولتاژ واریستور باید در حدود ۱۰ درصد باشد..
چرخه دماچرخه دمای دمای مشخص شده پنج بار تکرار می شود و سپس در دمای اتاق و رطوبت برای یک یا دو ساعت نگهداری می شود.تغییر ولتاژ واریستور باید در حدود ۱۰ درصد باشد و آسیب مکانیکی بررسی شود..قدمدرجه حرارتدوره
  1-40±3°C30 دقیقه±3
  2دمای اتاق1 تا 2 ساعت
  3125±2°C30 دقیقه±3
  4دمای اتاق1 تا 2 ساعت
بار گرمای بالاپس از استفاده مداوم از حداکثر ولتاژ مجاز در 85 درجه سانتیگراد برای 1000 ساعت، نمونه باید در دمای اتاق و رطوبت برای یک یا چند ساعت نگهداری شود.تغییر ولتاژ واریستور باید در حدود ۱۰ درصد باشد..

بار گرمای رطوبت

بار رطوبت

نمونه باید در محیط 40°C،90 تا 95%RH قرار گیرد و حداکثر ولتاژ مجاز برای 1000 ساعت اعمال شود، سپس در دمای اتاق و رطوبت برای یک یا دو ساعت نگهداری شود.تغییر ولتاژ واریستور باید در حدود ۱۰ درصد باشد..
ذخیره سازی در دمای پاییننمونه را باید به -40°C بدون بار برای 1000 ساعت قرار داده و سپس در دمای اتاق برای یک یا دو ساعت نگهداری شود. تغییر ولتاژ واریستور باید در حدود 10٪ باشد.





مقدار محصولات موجود در بسته بندی:

SIZE EIA(EIAJ)

0805

۲۰۱۲

مقدار بسته بندی استاندارد (PCS / رول)4,000


محتويات جعبه:
سری 0805: 6 ریل / جعبه داخلی




برچسب و علامت گذاری:
برچسب کاغذی باید در سمت آشکار رول قرار گیرد و اطلاعات نشان می دهد که سمت راست











SMD 0805 چیپ واریستور چند لایه SV0805N9R0G0A برای حفاظت از مدارهای یکپارچه 1

برچسب:

ورستور تراشه سرامیکی,سطح کوه وارستور,واریستور اکسید روی

SMD 0805 چیپ واریستور,چیپ واریستور چند لایه

Zinc Oxide Varistor
