خانه /محصولات/واریستور چیپ چندلایه/18VDC سطح نصب چند لایه تراشه واریستور SV0402E180G2B SMD نوع بدون سرب

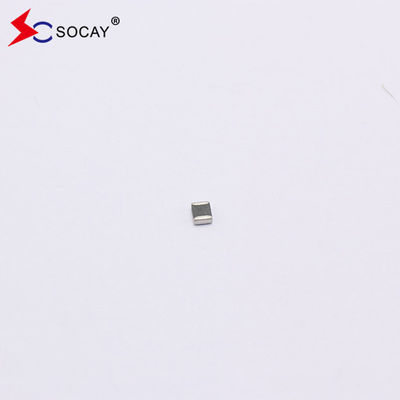

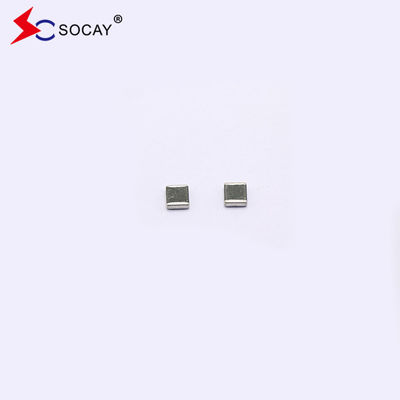

18VDC سطح نصب چند لایه تراشه واریستور SV0402E180G2B SMD نوع بدون سرب

10000 عدد
MOQ
negotiable
قیمت
18VDC سطح نصب چند لایه تراشه واریستور SV0402E180G2B SMD نوع بدون سرب
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام: واریستور چیپ چندلایه
بسته بندی: SMD0402
Vdc (حداکثر): 18 ولت
Vv (حداقل): 46 ولت
Vv (حداکثر): ۶۰ ولت
Vc (حداکثر): 110 ولت
ایمکس: 1A
Cp (نوع.): 1pF
برجسته کردن:

18VDC چند لایه چیپ واریستور,چیپ چند لایه وارستور بدون سرب,18VDC Varistors سطح نصب

,

Multilayer Chip Varistor Lead Free

,

18VDC Surface Mount Varistors
اطلاعات اولیه
محل منبع: شنژن گوانگدونگ چین
نام تجاری: SOCAY
گواهی: REACH RoHS ISO
شماره مدل: SV0402E180G2B
سند: بروشور محصول PDF
پرداخت
زمان تحویل: 5 تا 8 روز کاری
توضیحات محصول

18VDC سطح نصب چند لایه وارستور SV0402E180G2B SMD زمان پاسخ سریع (<1ns)



ورق اطلاعات وارستور چند لایه ای:SV0402E180G2B_v89.1.pdf





توضیحات:

ورستور چند لایه ای SV0402E180G2B بر اساس تکنولوژی ساخت چند لایه ای است. این اجزای طراحی شده برای سرکوب انواع حوادث گذرا،از جمله آنهایی که در IEC 61000-4-2 یا سایر استانداردهای مورد استفاده برای انطباق الکترومغناطیسی (EMC) مشخص شده اند. SV0402E9R0G0B به طور معمول برای محافظت از مدارهای یکپارچه و سایر اجزای سطح صفحه مدار استفاده می شود. این می تواند در محدوده دما گسترده تر از دیود های زنر کار کند.





مدارهای معادل:

18VDC سطح نصب چند لایه تراشه واریستور SV0402E180G2B SMD نوع بدون سرب 0





ویژگی های الکتریکی(25±5°C):

نماد حداقل نمادین حداکثر واحدها
VDC ️ ️ 9 V
VV 11 ️ 17 V
VC ️ ️ 35 V
CP ️ 5 ️ pF

VDC: حداکثر ولتاژ عملیاتی DC که واریستور می تواند حفظ کند و از جریان نشت 10μA فراتر نرود.

ولتاژ در سراسر دستگاه در 1mA جریان DC اندازه گیری می شود.

معادل به VB “ ولتاژ قطع”

VC ️ حداکثر جریان اوج در سراسر واریستور با شکل موج 8/20μs و جریان پالس 1A.

CP √ ظرفیت دستگاه با انحراف صفر ولت 1Vrms در 1MHz اندازه گیری شده است. pF ± 30% است.







ویژگی های واریستور چند لایه ای:

u نوع بدون سرب

u تراشه سرامیکی مبتنی بر اکسید روی نوع SMD

u عایق بر روی پوشش حفظ جریان خروجی بسیار پایین و پایدار

u پایان دادن به پوشش با ارائه ویژگی های خوب سولدر

u زمان پاسخ سریع (<1ns)

u ولتاژ فشار پایین

u مطابق با استاندارد IEC61000-4-2

u ظرفیت پایین می تواند با سرعت بالا محافظت از ولتاژ گذرا واحد را برآورده کند







کاربرد های واریستور چند لایه ای:

u کاربردهای محصول با ظرفیت پایین برای خطوط سیگنال با سرعت بالا مانند HDMI، DVI، USB، پورت IEEE 1394 و غیره

u کاربردهای محصول ظرفیت عادی برای پورت I/O (RS232، USB، PS2، VGA، Audio) در Motherboard و Notebook، Set Top Box، MP3 Players، DVD Players و Docking System و غیره







ساخت و ابعاد واریستور چند لایه ای:

18VDC سطح نصب چند لایه تراشه واریستور SV0402E180G2B SMD نوع بدون سرب 1



اندازه EIA (EIAJ)

0402

(1005)
نماد اینچ میلی متر
L 0.038±0005 0.96±0.12
W 0.019±0003 0.48±0.0.07
T 0.020±0.004 0.50±0.10
C 0.010±0006 0.25±0.15






داده های فنی عمومی:

دمای کار -40 تا +85 درجه سانتیگراد
دمای ذخیره سازی -40 تا +85 درجه سانتیگراد
زمان پاسخ <1 ns
قابلیت جوش دادن 245±5°C، 3±1 ثانیه
مقاومت در برابر خلاء جوش 260±5°C، 10±1 ثانیه
حالت نگهداری بسته بندی دمای ذخیره سازی 5 تا 40 درجه سانتیگراد
  رطوبت نسبی تا 65 درصد
  زمان نگهداری حداکثر 12 ماه





عملکرد محیط زیست واریستور چند لایه ای:

ماده مشخصات حالت آزمایش
رطوبت تعصب △VV/ VV≤ ± 10٪ 90٪ RH، 40 °C، ولتاژ کاری، 1000 ساعت
شوک حرارتی △VV/ VV≤ ± 10٪ -40°C تا 85°C، چرخه 30 دقیقه ای، 5 چرخه
ولتاژ بار کامل △VV/ VV≤ ± 10٪ ولتاژ کار، 85°C، 1000 ساعت







ابعاد نوار حامل واریستور چند لایه ای:

18VDC سطح نصب چند لایه تراشه واریستور SV0402E180G2B SMD نوع بدون سرب 2



اندازه EIA

(EIAJ)

0402

(1005)
نماد اینچ میلی متر
A 0.315±0.012 8.00±030
ب 0.138±0.002 3.50±0.05
C 0.069±0.002 1.75±0.05
D0 0.061±0002 1.55±0.05
P0 0.157±0004 4.00±010
P1 0.079±0.002 2.00±005
P2 0.079±0.002 2.00±005
W 0.023±0.001 0.59±0.03
L 0.044±0001 1.12±0.03
T 0.024±0.001 0.60±0.03





مقدار محصولات موجود در بسته بندی:

SIZE EIA

(EIAJ)

0402

(1005)
مقدار بسته بندی استاندارد (PCS / رول) 10,000



18VDC سطح نصب چند لایه تراشه واریستور SV0402E180G2B SMD نوع بدون سرب 3

برچسب:

ورستور تراشه سرامیکی,سطح کوه وارستور,واریستور اکسید روی

18VDC چند لایه چیپ واریستور,چیپ چند لایه وارستور بدون سرب,18VDC Varistors سطح نصب

Zinc Oxide Varistor
