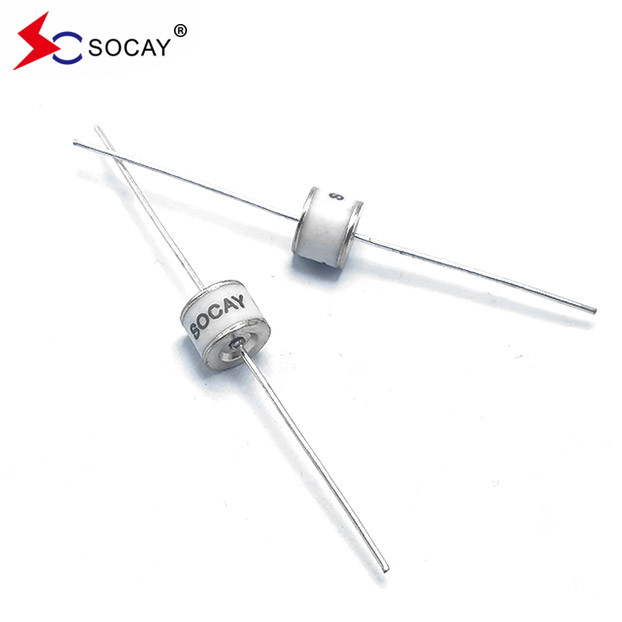

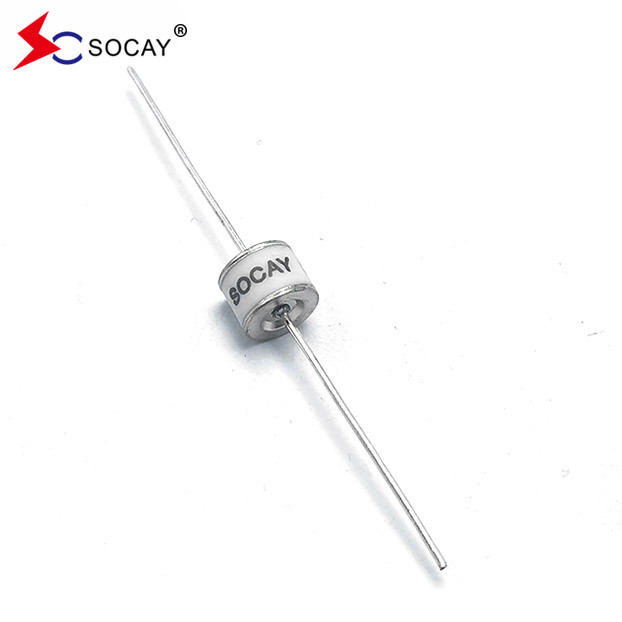

لوله GDT سرامیکی 800V محوری SC2E8-800ML قطعات کلاسیک

لوله GDT سرامیکی 800V محوری SC2E8-800ML قطعات کلاسیک

صفحه اطلاعات:SC2E8_v91.1.pdf

مدار کاربردی معمولی لوله تخلیه گاز (GDT)
لوله های تخلیه گاز سرامیکی (GDT) به طور گسترده ای در خطوط ارتباطی و حفاظت از خطوط برق از محصولات الکترونیکی مانند ارتباطات، امنیت و صنعت استفاده می شود.هنگامی که در حفاظت از خطوط برق استفاده می شود، لوله های تخلیه گاز سرامیکی (GDT) باید
به صورت سری با MOV یا TVS استفاده می شود، همانطور که در شکل 2 نشان داده شده است. شکل 3 حفاظت از رابط RJ45 را نشان می دهد، شکل 4 و شکل 5 رابط RS485 و BNC را نشان می دهد.
طرح حفاظت از دو سطح رابط، سطح اول از لوله تخلیه گاز سرامیکی استفاده می کند.













ویژگی های اصلی لوله تخلیه گاز
> ولتاژ قطع DC: 70 ~ 7500 V
> جریان تخلیه ضربه (8/20 μs): حداکثر 100 kA
> جریان تخلیه ضربه (10/350 μs): حداکثر 100 kA
>جریان تخلیه فرکانس قدرت (1s): حداکثر 20A
>جریان تخلیه فرکانس قدرت (0.2 s): حداکثر 300 A
> ولتاژ قوس: 10 ~ 35 ولت
>مقاومت عایق: حداقل 1 GΩ
>قدرت: حداقل 0.2 pF




ویژگی های لوله تخلیه گاز سرامیکی (GDT)
> ظرفیت اتصال کم است، ظرفیت اتصال اکثر محصولات سری بیش از 2pF نیست، و ظرفیت اتصال محصولات جریان فوق العاده بزرگ در ده ها تا ده ها پیکوفاراد است;
> جریان بزرگ، واحد واحد لوله تخلیه گاز سرامیکی ما (GDT) دارای محدوده جریان 8/20μs از 500A تا 100kA است؛
> مقاومت عایق بندی بالا، به طور کلی بالاتر از 1GΩ، آسان به سن و دارای قابلیت اطمینان بالا
> محدوده ولتاژ قطع DC 75V ~ 6000V، محدوده ولتاژ قطع پالس 600V ~ 7800V است.
> بسته های مختلف، از جمله دستگاه های SMD و دستگاه های پلاگین، دستگاه های دو پایانه و دستگاه های سه پایانه، برای پاسخگویی به نیازهای مختلف برنامه؛
> نصب آسان
