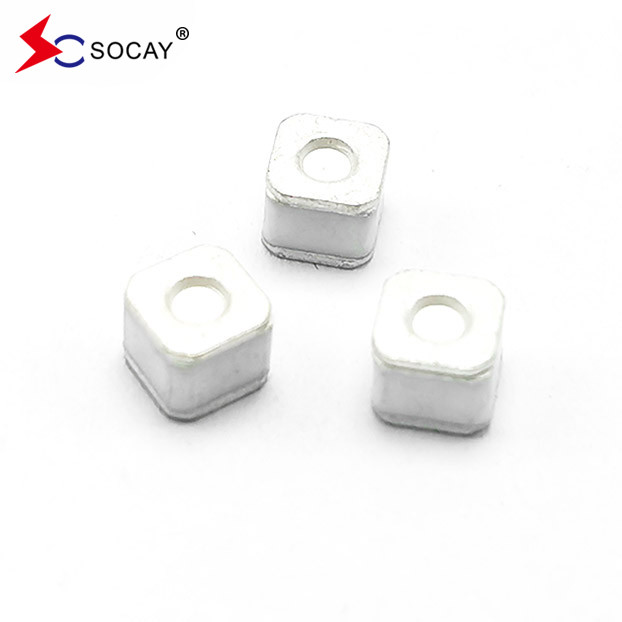

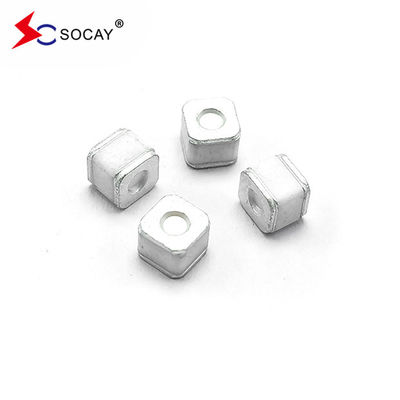

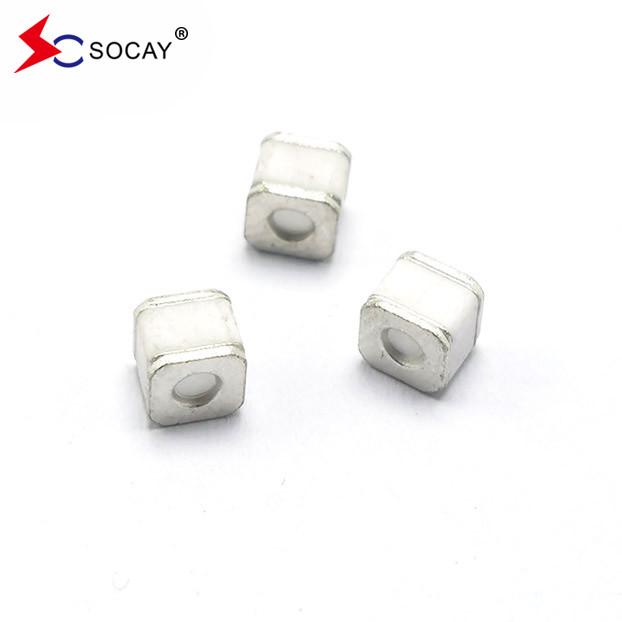

SOCAY لوله تخلیه گاز محافظ افزایش SC2E5-90LSMD سطح نصب GDT

محافظ افزایشی لوله تخلیه گاز SOCAY SC2E5-90LSMD، سطح نصب GDT

صفحه اطلاعات:SC2E5-SMD_v2110.1.pdf




I:در مورد لوله تخلیه گاز

لوله تخلیه گاز، نام کامل لوله تخلیه گاز سرامیکی، لوله تخلیه گاز انگلیسی، که اغلب با اختصار GDT جایگزین می شود، یک دستگاه حفاظت از شکاف است.که به طور گسترده ای در حفاظت از صاعقه از سیستم های ارتباطی استفاده شده استلوله های تخلیه اغلب در اولین یا دو مرحله از مدار های حفاظت چند سطحی برای تخلیه برق فوری و محدودیت ولتاژ استفاده می شود.از آنجا که مقاومت عایق بین الکترود لوله تخلیه بسیار بزرگ است و ظرفیت انگل بسیار کوچک است، برای فرکانس های بالا مناسب نیست. حفاظت از برق خطوط سیگنال دارای مزایایی واضح است.نقص های اصلی ویژگی های حفاظت از لوله تخلیه این است که تاخیر زمان تخلیه آن بزرگ است، حساسیت عمل ایده آل نیست، و آن را دشوار است به طور موثر سرکوب امواج رعد و برق با یک شیب بزرگ در حال افزایش است.مشکل جریان مداوم در حفاظت از برق سیستم تامین برق وجود دارد.



II:مكونات اصلی

پودر لوله چینی، الکترود، گاز غیر فعال الکترون و غیره

ویژگی ها:

• غیر رادیواکتیو
• تطابق با RoHS
• از دست دادن کم ورودی
• پاسخ عالی به افزایش سریع انتقال
• ظرفیت بسیار کم

• قابلیت افزایش 5KA با پالس 8/20μs که توسط IEC 61000-4-5 تعریف شده است

طبقه بندی لوله های تخلیه گاز سرامیکی
1بر اساس تعداد الکترود ها، لوله های تخلیه گاز که معمولاً استفاده می شوند به لوله های تخلیه دیود و لوله های تخلیه تریود تقسیم می شوند. بیشتر مواد بسته بندی آنها سرامیک هستند،بنابراین آنها لوله های تخلیه سرامیکی نامیده می شوند.
2با توجه به اندازه ظاهر، لوله های تخلیه گاز به طور معمول به لوله های تخلیه تراشه ای و لوله های تخلیه پلاگین تقسیم می شوند.
3بر اساس ولتاژ پالس محصول، لوله های تخلیه گاز به طور معمول به لوله های تخلیه پالس معمولی و لوله های تخلیه پالس کم تقسیم می شوند.

اصل کار لوله تخلیه گاز سرامیکی
لوله های تخلیه گازی سرامیکی با سرامیک بسته شده و از دو یا چند الکترود فلزی با شکاف های داخلی تشکیل شده و با گاز های بی اثر آرگون و نئون پر شده اند.آنها به طور موازی در مدار متصل شده اندهنگامی که دستگاه کار نمی کند، مقاومت بسیار بالا و ظرفیت معادل کم است. این می تواند به عنوان یک مدار باز در نظر گرفته شود و تقریباً هیچ تاثیری بر مدار ندارد.وقتی نبض غیرطبیعی وجود دارد، مقاومت داخلی بلافاصله پس از رسیدن به مقدار ولتاژ عملیاتی کاهش می یابد و جریان آزاد می شود.به طور خودکار به حالت مقاومت بالا باز می گردد و مدار به طور معمول کار می کند..

مزایای لوله های تخلیه گاز سرامیکی
1. قبل از خرابی (رسانش) ، معادل یک مدار باز است، با مقاومت بزرگ و هیچ جریان نشت یا بسیار کوچک؛
2. پس از خرابی (بررسی) ، معادل یک مدار کوتاه است، که می تواند یک جریان بزرگ را با افت ولتاژ بسیار کوچک عبور دهد؛
3ظرفیت جریان پالس (حد اوج جریان) بسیار بزرگ است؛ 2.5kA ~ 100kA؛
4. این دارای ویژگی های تقارن دو طرفه است.
5مقدار ظرفیت بسیار کم است، کمتر از 3pF.

در مورد SOCAY

ما تولید کننده و تامین کننده GDT,NTC,DIODES ect اجزای منفعل بیش از 20 سال از چین هستیم.اگر شما هر گونه درخواست لطفا با ما تماس بگیرید آزادانه.
