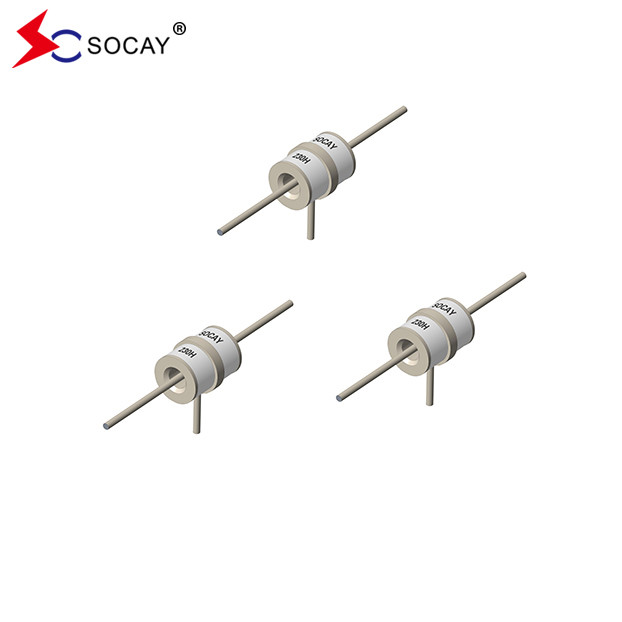

Name: SC3E8-600HP GDT گیرنده افزایش گاز 3 قطب T دستگاه های سرب قطعات کلاسیک
Brand: SOCAY
SKU: SC3E8-600HP
Rating: 4.8 (174 reviews)

امکانات گالری توضیحات محصول درخواست نقل قول

امکانات

مشخصات

نام محصول: لوله تخلیه گاز

اندازه: φ8*10mm

ولتاژ DC Spark-over @100V/μs: 600 ولت ± 20 درصد

حداکثر ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ: 500 ولت

Max. حداکثر Spark-over Impulse Voltage @1KV/μs ولتاژ ضربه ای بیش از جرقه @1K: 600 ولت

Min. حداقل Insulation Resistance مقاومت عایق: 1GΩ (@25V)

Max. حداکثر Capacitance ظرفیت: 1.5pF

ولتاژ قوس @1A: 15 ولت

نامی. جریان تخلیه شتاب: 10 کیلو آمپر

Max. حداکثر Impulse Discharge Current جریان تخلیه ضربه ای: 20 کیلو آمپر

دمای ذخیره سازی: -40°C تا +90°C

برجسته کردن:
گیرنده گاز 3 قطب,GDT گیرنده افزایش گاز
,
GDT Gas Surge Arrester

اطلاعات اولیه

محل منبع: شنژن، گوانگدونگ، چین

نام تجاری: SOCAY

گواهی: UL,REACH,RoHS,ISO

شماره مدل: SC3E8-600HP

سند: بروشور محصول PDF

پرداخت

زمان تحویل: 5 تا 8 روز کاری

گالری

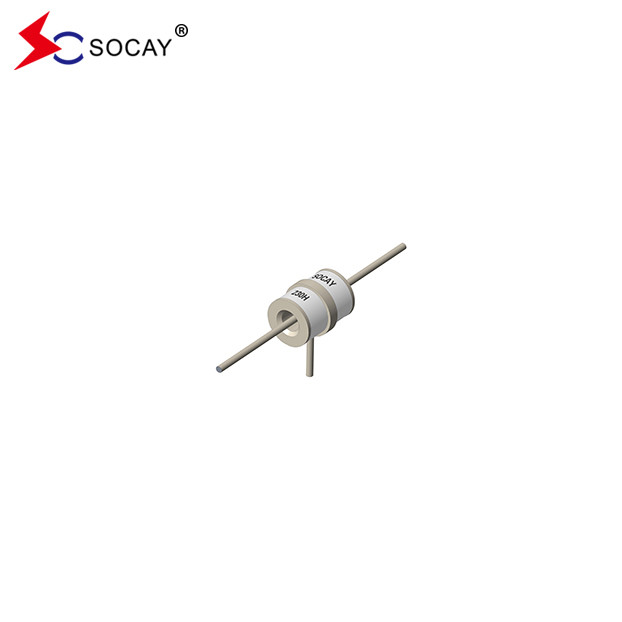

SC3E8-600HP GDT گیرنده افزایش گاز 3 قطب T دستگاه های سرب قطعات کلاسیک

توضیحات محصول

گیرنده افزایش گاز SC3E8-600HP، 3 قطب "T" دستگاه های سرب لوله تخلیه گاز

صفحه اطلاعات:SC3E8_v23081.pdf

شماره بخش علامت گذاری ولتاژ روشن شدن DC حداکثر ولتاژ سوق دهنده حداقل مقاومت عایق حداکثر ظرفیت ولتاژ قوس زندگی خدمت

اسمی

جریان تخلیه پویایی
حداکثر جریان تخلیه پویایی اسمیAجريان تخليه ايستاده زندگی را تحریک کنید

@100V/S @100V/μs @1KV/μs @1MHz @1A
@8/20μs ⁴⁾

±5 بار

@8/20μs⁴⁾

1 بار

50 هرتز⁴⁾

1دقيقه

10زمان

@10/1000μs ⁴⁾

300 بار

SC3E8-75HM

SC3E8-75HMF

SC3E8-75HP

SC3E8-75H

SOCAY

75H
75 ولت±20٪ <500 ولت <600 ولت 1 GΩ (در 50V) <1.5pF ~ 25 ولت 20KA 25KA 20A 200A

SC3E8-90HM

SC3E8-90HMF

SC3E8-90HP

SC3E8-90H

SOCAY

90H
90 ولت±20 درصد <500 ولت <600 ولت 1 GΩ (در 50V) <1.5pF ~ 25 ولت 20KA 25KA 20A 200A

SC3E8-150HM

SC3E8-150HMF

SC3E8-150HP

SC3E8-150H

SOCAY

150H
150 ولت±20 درصد <500 ولت <600 ولت 1 GΩ (در 50V) <1.5pF ~ 25 ولت 20KA 25KA 20A 200A

SC3E8-230HM

SC3E8-230HMF

SC3E8-230HP

SC3E8-230H

SOCAY

230H
۲۳۰ ولت±۲۰٪ <600 ولت <700 ولت 1 GΩ (در 100 ولت) <1.5pF ~ 25 ولت 20KA 25KA 20A 200A

SC3E8-250HM

SC3E8-250HMF

SC3E8-250HP

SC3E8-250H

SOCAY

250H
250 ولت±20 درصد <600 ولت <700 ولت 1 GΩ (در 100 ولت) <1.5pF ~ 25 ولت 20KA 25KA 20A 200A

SC3E8-300HM

SC3E8-300HMF

SC3E8-300HP

SC3E8-300H

SOCAY

300H
300 ولت±20 درصد <800 ولت <900 ولت 1 GΩ (در 100 ولت) <1.5pF ~ 25 ولت 20KA 25KA 20A 200A

SC3E8-350HM

SC3E8-350HMF

SC3E8-350HP

SC3E8-350H

SOCAY

۳۵۰H
۳۵۰ ولت±۲۰٪ <800 ولت <900 ولت 1 GΩ (در 100 ولت) <1.5pF ~ 25 ولت 20KA 25KA 20A 200A

SC3E8-420HM

SC3E8-420HMF

SC3E8-420HP

SC3E8-420H

SOCAY

420H
۴۲۰ ولت±۲۰٪ <900 ولت <1000 ولت 1 GΩ (در 100 ولت) <1.5pF ~ 25 ولت 20KA 25KA 20A 200A

SC3E8-470HM

SC3E8-470HMF

SC3E8-470HP

SC3E8-470H

SOCAY

470H
۴۷۰ ولت±۲۰٪ <900 ولت <1000 ولت 1 GΩ (در 100 ولت) <1.5pF ~ 25 ولت 20KA 25KA 20A 200A

SC3E8-600HM

SC3E8-600HMF

SC3E8-600HP

SC3E8-600H

SOCAY

600H
۶۰۰ ولت±۲۰٪ <1100 ولت < 1200 ولت 1 GΩ (در 100 ولت) <1.5pF ~ 25 ولت 20KA 25KA 20A 200A

SC3E8-800HM

SC3E8-800HMF

SC3E8-800HP

SC3E8-800H

SOCAY

800H
800 ولت±20٪ < 1200 ولت <1400 ولت 1 GΩ (در 100 ولت) <1.5pF ~ 25 ولت 20KA 25KA 20A 200A

يادداشت:

1) اصطلاحات مطابق با ITU-T K.12 و GB/T 9043-2008

2) در زمان تحویل AQL 0.65 سطح II، DIN ISO 2859

3) الکترود نوک یا حلقه به الکترود مرکزی

4) کل جریان از طریق الکترود مرکزی، نصف ارزش از طریق نوک به ترتیب الکترود حلقه

توضیحات:

لوله های تخلیه گاز (GDT) قطعات کلاسیک برای محافظت از تجهیزات مخابرات هستند.ضروری است که سیستم های فناوری اطلاعات و مخابرات - با مدارهای الکترونیکی با کیفیت بالا اما حساس - توسط گیرنده ها محافظت شوند.بنابراین آنها در ورودی سیستم تغذیه با واریستورها و در نقاط اتصال به خطوط مخابراتی نصب می شوند.آنها برای محافظت از ایستگاه های پایه در سیستم های تلفن همراه و همچنین شبکه های گسترده تلویزیون کابلی (CATV) با تکرار کننده ها و سیستم های توزیع آنها به همان اندازه ضروری شده اند..

ویژگی ها:

غیر رادیواکتیو

مطابق با مقررات RoHS.

از دست دادن کم ورودی

پاسخ عالي به سرعت در حال افزایش عوارض گذرا

ظرفیت بسیار پایین

قابلیت افزایش 20KA با پالس 8/20μs که توسط IEC 61000-4-5 تعریف شده است، آزمایش شده است.

کاربردها:

تجهیزات ارتباطی

تجهیزات CATV

تجهیزات تست

خطوط داده

منبع برق

حفاظت از SLIC مخابرات

تجهیزات پهن باند

تجهیزات ADSL، از جمله ADSL2+.

تجهیزات XDSL

تجهیزات ماهواره ای و CATV

الکترونیک مصرفی

برچسب:
برقگیر لوله گاز,لوله GDT,قطعات الکترونیکی GDT

گیرنده گاز 3 قطب,GDT گیرنده افزایش گاز

GDT Electronic Component

تماس با شخص :	Sun
تلفن :	+8618126201429
فکس :	86-755-88362681

SC3E8-600HP GDT گیرنده افزایش گاز 3 قطب T دستگاه های سرب قطعات کلاسیک

گیرنده گاز 3 قطب,GDT گیرنده افزایش گاز

GDT Gas Surge Arrester

برقگیر لوله گاز,لوله GDT,قطعات الکترونیکی GDT

گیرنده گاز 3 قطب,GDT گیرنده افزایش گاز

GDT Electronic Component

لوله تخلیه گاز سرامیکی SC2E8-90HL GDT محوری سرب برای حفاظت SLIC مخابرات

600 ولت گیرنده تورم لوله گاز SC3E8-600HMF دستگاه های رادیال سرب

سیمان گیرنده محوری لوله تخلیه گاز سرامیکی 600V SC2E8-600ML قطعات الکترونیکی GDT

SOCAY رادیال گازهای سربدار تخلیه گیرنده GDT SC3E8-600HM ظرفیت بسیار کم

لوله تخلیه گازی GDT سرامیکی 2 الکترود SC2E8-350HL ظرفیت افزایش 20KA

2-الکترودی سرامیکی لوله گاز گیرنده GDT 5KA ظرفیت افزایش SC2E5-600L

SOCAY لوله تخلیه گاز محافظ افزایش SC2E5-90LSMD سطح نصب GDT

SC3E8-600HP GDT گیرنده افزایش گاز 3 قطب T دستگاه های سرب قطعات کلاسیک

شماره بخش	علامت گذاری	ولتاژ روشن شدن DC	حداکثر ولتاژ سوق دهنده		حداقل مقاومت عایق	حداکثر ظرفیت	ولتاژ قوس	زندگی خدمت
		ولتاژ روشن شدن DC	حداکثر ولتاژ سوق دهنده			حداکثر ظرفیت	ولتاژ قوس	اسمی جریان تخلیه پویایی	حداکثر جریان تخلیه پویایی	اسمیAجريان تخليه ايستاده	زندگی را تحریک کنید
		@100V/S	@100V/μs	@1KV/μs		@1MHz	@1A	@8/20μs ⁴⁾ ±5 بار	@8/20μs⁴⁾ 1 بار	50 هرتز⁴⁾ 1دقيقه 10زمان	@10/1000μs ⁴⁾ 300 بار
SC3E8-75HM SC3E8-75HMF SC3E8-75HP SC3E8-75H	SOCAY 75H	75 ولت±20٪	<500 ولت	<600 ولت	1 GΩ (در 50V)	<1.5pF	~ 25 ولت	20KA	25KA	20A	200A
SC3E8-90HM SC3E8-90HMF SC3E8-90HP SC3E8-90H	SOCAY 90H	90 ولت±20 درصد	<500 ولت	<600 ولت	1 GΩ (در 50V)	<1.5pF	~ 25 ولت	20KA	25KA	20A	200A
SC3E8-150HM SC3E8-150HMF SC3E8-150HP SC3E8-150H	SOCAY 150H	150 ولت±20 درصد	<500 ولت	<600 ولت	1 GΩ (در 50V)	<1.5pF	~ 25 ولت	20KA	25KA	20A	200A
SC3E8-230HM SC3E8-230HMF SC3E8-230HP SC3E8-230H	SOCAY 230H	۲۳۰ ولت±۲۰٪	<600 ولت	<700 ولت	1 GΩ (در 100 ولت)	<1.5pF	~ 25 ولت	20KA	25KA	20A	200A
SC3E8-250HM SC3E8-250HMF SC3E8-250HP SC3E8-250H	SOCAY 250H	250 ولت±20 درصد	<600 ولت	<700 ولت	1 GΩ (در 100 ولت)	<1.5pF	~ 25 ولت	20KA	25KA	20A	200A
SC3E8-300HM SC3E8-300HMF SC3E8-300HP SC3E8-300H	SOCAY 300H	300 ولت±20 درصد	<800 ولت	<900 ولت	1 GΩ (در 100 ولت)	<1.5pF	~ 25 ولت	20KA	25KA	20A	200A
SC3E8-350HM SC3E8-350HMF SC3E8-350HP SC3E8-350H	SOCAY ۳۵۰H	۳۵۰ ولت±۲۰٪	<800 ولت	<900 ولت	1 GΩ (در 100 ولت)	<1.5pF	~ 25 ولت	20KA	25KA	20A	200A
SC3E8-420HM SC3E8-420HMF SC3E8-420HP SC3E8-420H	SOCAY 420H	۴۲۰ ولت±۲۰٪	<900 ولت	<1000 ولت	1 GΩ (در 100 ولت)	<1.5pF	~ 25 ولت	20KA	25KA	20A	200A
SC3E8-470HM SC3E8-470HMF SC3E8-470HP SC3E8-470H	SOCAY 470H	۴۷۰ ولت±۲۰٪	<900 ولت	<1000 ولت	1 GΩ (در 100 ولت)	<1.5pF	~ 25 ولت	20KA	25KA	20A	200A
SC3E8-600HM SC3E8-600HMF SC3E8-600HP SC3E8-600H	SOCAY 600H	۶۰۰ ولت±۲۰٪	<1100 ولت	< 1200 ولت	1 GΩ (در 100 ولت)	<1.5pF	~ 25 ولت	20KA	25KA	20A	200A
SC3E8-800HM SC3E8-800HMF SC3E8-800HP SC3E8-800H	SOCAY 800H	800 ولت±20٪	< 1200 ولت	<1400 ولت	1 GΩ (در 100 ولت)	<1.5pF	~ 25 ولت	20KA	25KA	20A	200A
يادداشت: 1) اصطلاحات مطابق با ITU-T K.12 و GB/T 9043-2008 2) در زمان تحویل AQL 0.65 سطح II، DIN ISO 2859 3) الکترود نوک یا حلقه به الکترود مرکزی 4) کل جریان از طریق الکترود مرکزی، نصف ارزش از طریق نوک به ترتیب الکترود حلقه
