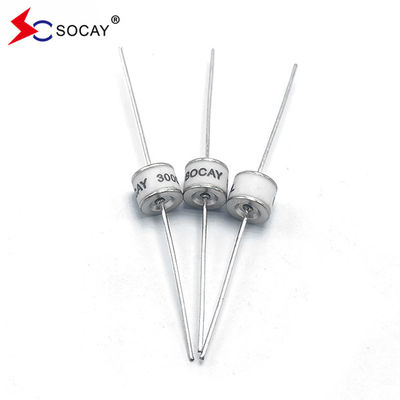

سیمان گیرنده محوری لوله تخلیه گاز سرامیکی 600V SC2E8-600ML قطعات الکترونیکی GDT

گیرنده رعد و برق لوله تخلیه گاز سرامیکی محوری 600 ولت SC2E8-600ML قطعات الکترونیکی GDT

صفحه اطلاعات:SC2E8_v91.1.pdf

اصل کار لوله تخلیه گاز سرامیکی
لوله های تخلیه گازی سرامیکی با سرامیک بسته شده و از دو یا چند الکترود فلزی با شکاف های داخلی تشکیل شده و با گاز های بی اثر آرگون و نئون پر شده اند.آنها به طور موازی در مدار متصل شده اندهنگامی که دستگاه کار نمی کند، مقاومت بسیار بالا و ظرفیت معادل کم است. این می تواند به عنوان یک مدار باز در نظر گرفته شود و تقریباً هیچ تاثیری بر مدار ندارد.وقتی نبض غیرطبیعی وجود دارد، مقاومت داخلی بلافاصله پس از رسیدن به مقدار ولتاژ عملیاتی کاهش می یابد و جریان آزاد می شود.به طور خودکار به حالت مقاومت بالا باز می گردد و مدار به طور معمول کار می کند..

مزایای لوله های تخلیه گاز سرامیکی:

1. قبل از خرابی (رسانش) ، معادل یک مدار باز است، با مقاومت بزرگ و هیچ جریان نشت یا بسیار کوچک؛

2. پس از خرابی (بررسی) ، معادل یک مدار کوتاه است، که می تواند یک جریان بزرگ را با افت ولتاژ بسیار کوچک عبور دهد؛

3ظرفیت جریان پالس (حد اوج جریان) بسیار بزرگ است؛ 2.5kA ~ 100kA؛

4. این دارای ویژگی های تقارن دو طرفه است.

5مقدار ظرفیت بسیار کم است، کمتر از 3pF.

معایب لوله های تخلیه گاز سرامیکی:

1از آنجایی که یونیزاسیون گاز نیاز به زمان خاصی دارد، سرعت پاسخ آهسته است. زمان پاسخ به طور کلی 0.2 ~ 0.3μs (200 ~ 300ns) است و سریعترین حدود 0.1μs (100ns) است.قبل از اينکه روشن بشه، نبض های تیز با دامنه های بزرگتر از بین می روند و هیچ اثر حفاظتی ندارند؛

2ولتاژ شکستن دارای ثبات ضعیف و پراکندگی بزرگ، به طور کلی ±20٪ است.

3ولتاژ قطع فقط چند مقدار خاص دارد.

انتخاب لوله های تخلیه گاز سرامیکی:

1در اثر ضربه پالس سریع، یک زمان معینی برای یون سازی گاز لوله تخلیه گاز سرامیکی طول می کشد (به طور کلی 0.2 ~ 0.3μs، سریع ترین حدود 0.1μs است) ،پس يه نبض تيز با ارتفاع بيشتري به عقب ميادبرای سرکوب این پالس تیز، روش های مختلفی وجود دارد: a. یک خازن یا واریستور را موازی با لوله تخلیه متصل کنید.اتصال یک محرک در سری پس از لوله تخلیه و یا ترک یک خط انتقال از طول مناسب برای کاهش نبض تیز به یک مقدار پایین ترسطح: c. یک مدار محافظت دو سطح را اتخاذ کنید، با لوله تخلیه به عنوان سطح اول و لوله TVS یا محافظ ولتاژ بیش از حد نیمه هادی به عنوان سطح دوم.دو سطح توسط مقاومت ها جدا شده اند، محرک ها و یا فیوز های خود بازسازی.

2. انتخاب ولتاژ قطع DC Vsdc: حداقل مقدار ولتاژ قطع DC Vsdc باید بیش از 1.2 برابر بالاترین ولتاژ اوج ممکن منبع برق یا بالاترین ولتاژ سیگنال باشد.

3انتخاب جریان تخلیه پویایی: انتخاب باید بر اساس حداکثر جریان افزایش که ممکن است در خط ظاهر شود یا حداکثر جریان افزایش که نیاز به حفاظت دارد.جریان تخلیه تکان دهنده لوله تخلیه باید بر اساس جریان تخلیه تکان دهنده اسمی (یا نیمی از جریان تخلیه تکان دهنده) محاسبه شود..

4لوله های تخلیه گازی سرامیکی به طور کلی به دلیل خطای بزرگ در ولتاژ شکستن به طور موازی استفاده نمی شوند.

5بعد از مشکل فعلی: برای اطمینان از اینکه لوله تخلیه می تواند به طور معمول قوس را پس از شکست ضربه خاموش کند،در مکان هایی که احتمالاً جریان پس از آن رخ می دهد (مانند در مدارهای فعال)، یک واریستور یا یک فیوز خود بازسازی می تواند به صورت سری به لوله تخلیه متصل شود. جریان آزاد را محدود کنید تا کمتر از جریان نگهداری لوله تخلیه باشد.

درخواست

منبع برق صنعتی، منبع برق ارتباطی، منبع برق اینورتر، منبع برق UPS بدون وقفه، منبع برق تنظیم شده، منبع برق راننده، منبع برق سوئیچ، ماژول برقجدا کننده، اینورتر، تجهیزات پزشکی،
