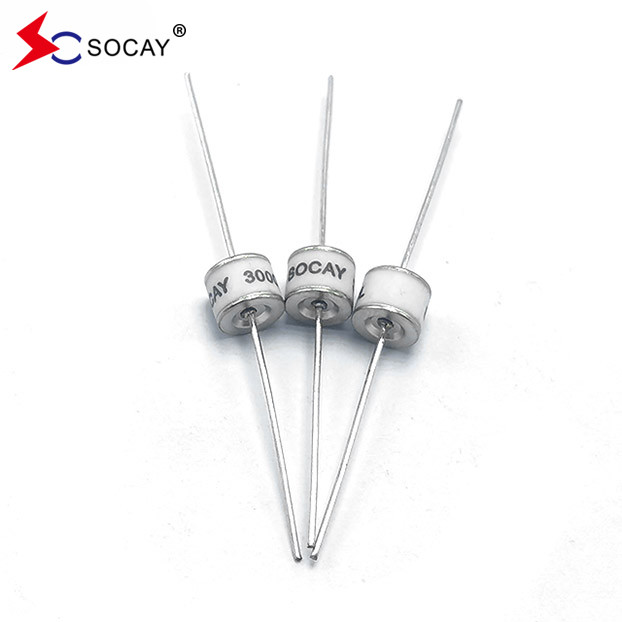

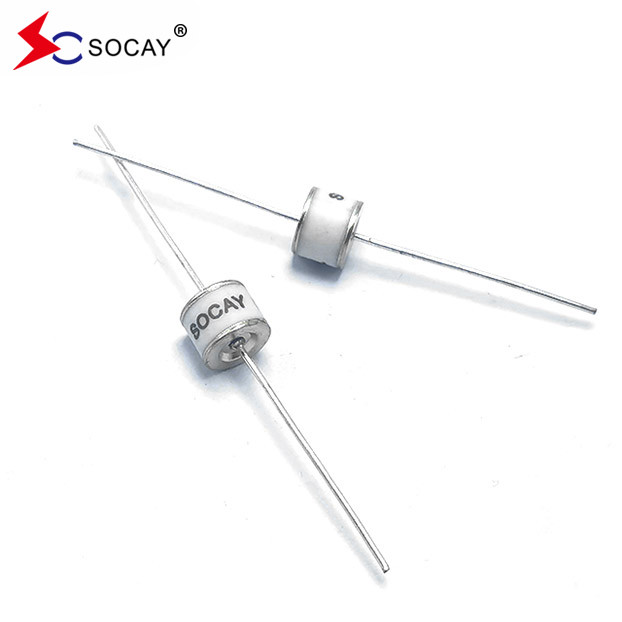

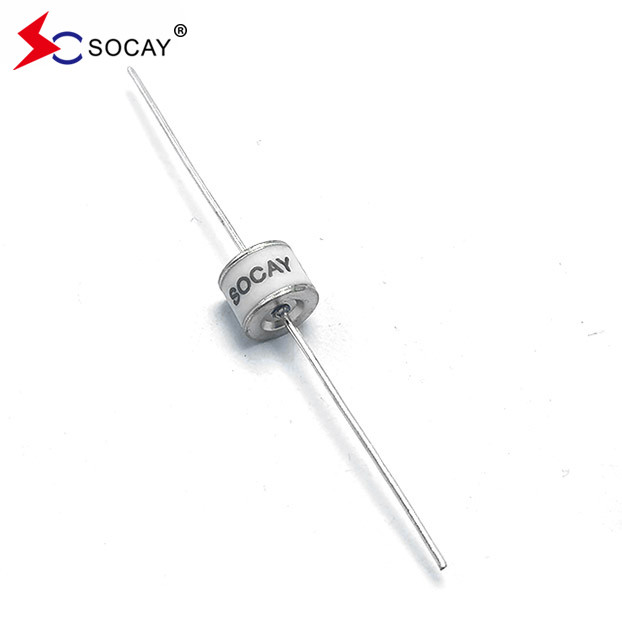

لوله تخلیه گازی سرامیکی محوری SC2E8-90ML مطابق با RoHS

لوله تخلیه گاز سرامیکی 90V±20٪ محوری SC2E8-90ML، سازگار با RoHS

صفحه اطلاعات:SC2E8_v91.1.pdf

اصول انتخاب لوله های تخلیه گاز سرامیکی

1. The prerequisite for the addition of ceramic gas discharge tubes is that the lower limit of the DC breakdown voltage of the ceramic gas discharge tube must be higher than the maximum normal operating voltage in the circuit، به طوری که نمی تواند بر عملکرد عادی مدار تاثیر بگذارد.
2ولتاژ نگهدارنده لوله تخلیه گاز سرامیکی باید تا حد ممکن بالا باشد تا اطمینان حاصل شود که ولتاژ کار در مدار باعث هدایت مداوم نمی شود.وقتی که ولتاژ فوقانی در مدار از بین می رود، اطمینان حاصل کنید که لوله تخلیه گاز سرامیکی در زمان خاموش شود، در غیر این صورت عملکرد عادی مدار را تحت تاثیر قرار می دهد.
3اطمینان حاصل کنید که ولتاژ شکستن ضربه لوله تخلیه گاز سرامیکی باید کمتر از بالاترین ولتاژ لحظه ای باشد که مدار می تواند تحمل کند.
4بر اساس شدت جریان تکان دهنده ای که ممکن است وارد خط شود، توانایی مقاومت جریان تکان دهنده ای را که لوله تخلیه انتخاب شده باید به دست آورد، تعیین کنید.
5در صورت لزوم، لوله تخلیه گاز سرامیکی باید با یک دستگاه کوتاه مدت مناسب، دستگاه FS، که همچنین یک دستگاه حفاظت از شکست نامیده می شود، مجهز شود.

در مورد GDT
لوله های تخلیه گاز بر اساس اصل فیزیک گاز تخلیه قوس با کارایی بالا کار می کنند. از منظر الکتریکی، لوله تخلیه گاز معادل یک سوئیچ حساس به فشار است.هنگامی که ولتاژ اعمال شده بر روی لوله تخلیه از ولتاژ شکستن فراتر می رود، یک قوس در ناحیه تخلیه مهر و موم در عرض نانوساکون تشکیل می شود. قابلیت های مدیریت جریان افزایش بالا و ولتاژ قوس تقریبا مستقل از ولتاژ بیش از حد مدار کوتاه فعلی.وقتي تخليه تمام شد و لوله تخليه خارج شد، مقاومت داخلی بلافاصله به چندین 100 MΩ باز می گردد. بنابراین، لوله های تخلیه گاز تقریباً تمام الزامات اجزای محافظت شده را برآورده می کنند.این می تواند به طور قابل اعتماد محدود ولتاژ بیش از حد در محدوده ارزش مجاز، و در شرایط عملیاتی عادی، به دلیل مقاومت عایق بندی بالا و ویژگی های ظرفیت پایین، لوله تخلیه اساساً هیچ تاثیری بر سیستم محافظت شده نخواهد داشت.

طبقه بندی لوله های تخلیه گاز سرامیکی
1بر اساس تعداد الکترود ها، لوله های تخلیه گاز که معمولاً استفاده می شوند به لوله های تخلیه دیود و لوله های تخلیه تریود تقسیم می شوند. بیشتر مواد بسته بندی آنها سرامیک هستند،بنابراین آنها لوله های تخلیه سرامیکی نامیده می شوند.
2با توجه به اندازه ظاهر، لوله های تخلیه گاز به طور معمول به لوله های تخلیه تراشه ای و لوله های تخلیه پلاگین تقسیم می شوند.
3بر اساس ولتاژ پالس محصول، لوله های تخلیه گاز به طور معمول به لوله های تخلیه پالس معمولی و لوله های تخلیه پالس کم تقسیم می شوند.
