Name: لوله تخلیه گاز 2 الکترود GDT SC2E5-90LL دستگاه محوری 90 ولت
Brand: SOCAY
SKU: SC2E5-90LL
Rating: 4.9 (104 reviews)

لوله تخلیه گاز 2 الکترود GDT SC2E5-90LL دستگاه محوری 90 ولت

3000 عدد

MOQ

negotiable

قیمت

امکانات گالری توضیحات محصول درخواست نقل قول

امکانات

مشخصات

اسم دیگر: لوله برقگیر

اندازه بسته: φ5.5*6mm

ولتاژ DC Spark-over @100V/μs: 90 ولت±20 درصد

حداکثر ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ ولتاژ: 500 ولت

Max. حداکثر Spark-over Impulse Voltage @1KV/μs ولتاژ ضربه ای بیش از جرقه @1K: 600 ولت

Min. حداقل Insulation Resistance مقاومت عایق: 1GΩ (@50V DC)

Max. حداکثر Capacitance ظرفیت: 1.0pF

ولتاژ قوس @1A: 15 ولت

نام.ماکس. جریان تخلیه پالس جریان تخلیه پالس: 5 کیلو آمپر

دمای کار: -40°C تا +90°C

دمای ذخیره سازی: -40°C تا +90°C

Max. حداکثر Impulse Discharge Current جریان تخلیه ضربه ای: 10 کیلو آمپر

نامی. جریان تخلیه متناوب: 5A

زندگی تکانشی: 100A

برجسته کردن:
لوله تخلیه گاز دو الکترود,لوله تخلیه گاز 90 ولت,دستگاه GDT محوری سرب
,
Gas Discharge Tube 90V
,
GDT Axial Leaded Device

اطلاعات اولیه

محل منبع: شنژن، گوانگدونگ، چین

نام تجاری: SOCAY

گواهی: UL,REACH,RoHS,ISO

شماره مدل: SC2E5-90LL

سند: بروشور محصول PDF

پرداخت

زمان تحویل: 1- 3 هفته

گالری

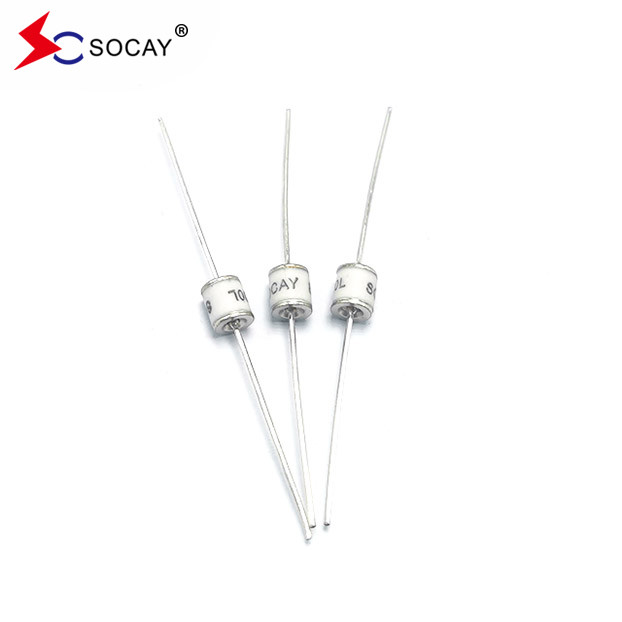

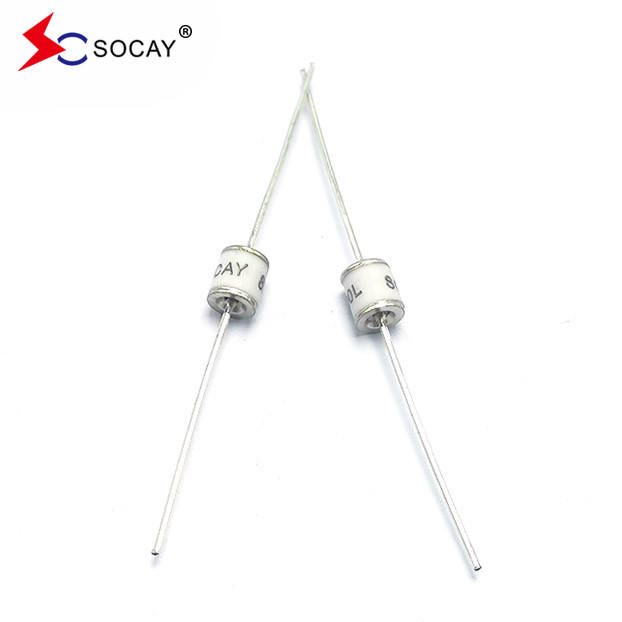

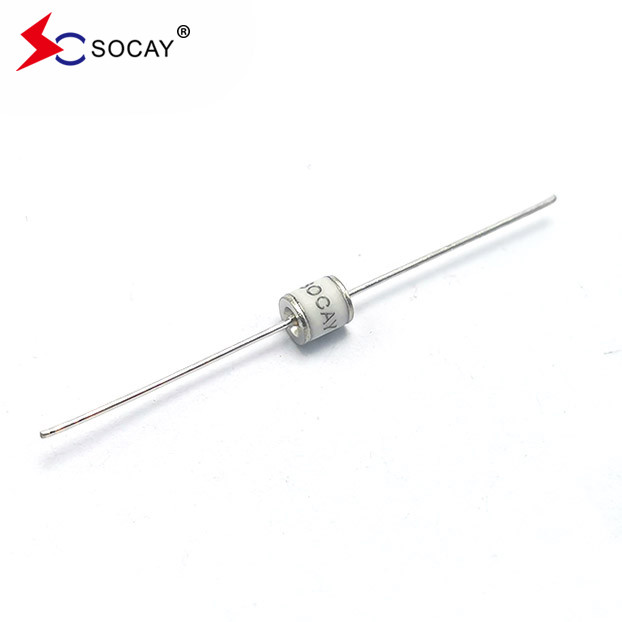

لوله تخلیه گاز 2 الکترود GDT SC2E5-90LL دستگاه محوری 90 ولت

توضیحات محصول

لوله تخلیه گاز دو الکترود (GDT) SC2E5-90LL، دستگاه های محوری سربدار 90V

صفحه اطلاعات:SC2E5_v91.1.pdf

طبقه بندی GDT

سطح نصب ((سطح بسته):1206,1210,1812
DIP:2- الکترود,3- الکترود

ولتاژ DC:75V ~ 800V

ولتاژ DC بالا: 1000V ~ 6000V

جریان:0.5KA ~ 20KA

زمان پاسخ ≤100NS، با اجزای SWITH

بخش

شماره
علامت گذاری ولتاژ روشن شدن DC
حداکثر

ولتاژ سوق دهنده
حداقل مقاومت عایق حداکثر ظرفیت ولتاژ قوس زندگی خدمت

اسمی

جریان تخلیه پویایی
حداکثر جریان تخلیه پویایی اسمیAجريان تخليه ايستاده
شتاب

زندگی

@100V/S @100V/μs @1KV/μs @1MHz @1A
@8/20μs

±5 بار

@8/20μs

1 بار

50 هرتز

1دقيقه

10زمان

@10/1000μs

300 بار

SC2E5-75LL

SC2E5-75L
SOCAY75L 75 ولت±20٪ <500 ولت <600 ولت 1 GΩ (در 25 ولت) <1.0pF ~15 ولت 5KA 10KA 5A 100A

SC2E5-90LL

SC2E5-90L
SOCAY90L 90 ولت±20 درصد <500 ولت <600 ولت 1 GΩ (در 50V) <1.0pF ~15 ولت 5KA 10KA 5A 100A

SC2E5-150LL

SC2E5-150L
SOCAY150L 150 ولت±20 درصد <500 ولت <600 ولت 1 GΩ (در 50V) <1.0pF ~20 ولت 5KA 10KA 5A 100A

SC2E5-230LL

SC2E5-230L
SOCAY230L ۲۳۰ ولت±۲۰٪ <600 ولت <700 ولت 1 GΩ (در 100 ولت) <1.0pF ~20 ولت 5KA 10KA 5A 100A

SC2E5-250LL

SC2E5-250L
SOCAY250L 250 ولت±20 درصد <700 ولت <800 ولت 1 GΩ (در 100 ولت) <1.0pF ~20 ولت 5KA 10KA 5A 100A

SC2E5-300LL

SC2E5-300L
SOCAY300L 300 ولت±20 درصد <800 ولت <900 ولت 1 GΩ (در 100 ولت) <1.0pF ~20 ولت 5KA 10KA 5A 100A

SC2E5-350LL

SC2E5-350L
SOCAY350L ۳۵۰ ولت±۲۰٪ <800 ولت <900 ولت 1 GΩ (در 100 ولت) <1.0pF ~20 ولت 5KA 10KA 5A 100A

SC2E5-420LL

SC2E5-420L
SOCAY420L ۴۲۰ ولت±۲۰٪ <900 ولت <1000 ولت 1 GΩ (در 100 ولت) <1.0pF ~20 ولت 5KA 10KA 5A 100A

SC2E5-470LL

SC2E5-470L
SOCAY470L ۴۷۰ ولت±۲۰٪ <900 ولت <1000 ولت 1 GΩ (در 100 ولت) <1.0pF ~20 ولت 5KA 10KA 5A 100A

SC2E5-600LL

SC2E5-600L
SOCAY600L ۶۰۰ ولت±۲۰٪ <1100 ولت < 1200 ولت 1 GΩ (در 100 ولت) <1.0pF ~20 ولت 5KA 10KA 5A 100A

SC2E5-800LL

SC2E5-800L
SOCAY800L 800 ولت±20٪ < 1200 ولت <1400 ولت 1 GΩ (در 100 ولت) <1.0pF ~20 ولت 5KA 10KA 5A 100A

يادداشت:

1) اصطلاحات مطابق با ITU-T K.12 و GB/T 9043-2008

2) در زمان تحویل AQL 0.65 سطح II، DIN ISO 2859

ویژگی ها:

غیر رادیواکتیو

تطابق با RoHS

از دست دادن کم ورودی

پاسخ عالی به افزایش سریع انتقال

ظرفیت بسیار کم

قابلیت افزایش 5KA با پالس 8/20μs که توسط IEC 61000-4-5 تعریف شده است

کاربردها:

ماژول قدرت، جداکننده، اینورتر، تجهیزات پزشکی،

485، توليدات ارتباطات

(ماشین انتهای نوری، مدل،

ایستگاه پایه ارتباطات)

تثبیت کننده، محصولات امنیتی، گیرنده رعد و برق
