خانه /محصولات/دیود زنر/BZT52C2V4S 200mW قطعات الکترونیک دیود زنر 2.4V سرویس BOM

BZT52C2V4S 200mW قطعات الکترونیک دیود زنر 2.4V سرویس BOM

3000 عدد
MOQ
negotiable
قیمت
BZT52C2V4S 200mW قطعات الکترونیک دیود زنر 2.4V سرویس BOM
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام قطعه: دیود زنر
نوع بسته بندی: SOD-323
اتلاف قدرت: 200 مگاوات
ولتاژ زنر (نام.): 2.4 ولت
ولتاژ زنر (حداقل): 2.2 ولت
ولتاژ زنر (حداکثر): 2.6 ولت
Zzt: 100Ω
IZT: 5.0 میلی آمپر
برجسته کردن:

قطعات الکترونیک 200mW,2.4V قطعات الکترونیک,دیود BOM Zener 2.4V

,

2.4V Electronic Components

,

BOM Diode Zener 2.4V
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: REACH,RoHS,ISO
شماره مدل: BZT52C2V4S
سند: بروشور محصول PDF
پرداخت
زمان تحویل: 5 تا 8 روز کاری
توضیحات محصول

SOD-323 بسته دیود زنر BZT52C2V4S 2.4V 200mW قطعات الکترونیک خدمات BOM



دیود زنر DATASHEET:BZT52C2V4S~BZT52C75S ((SOD-323)_v2106.1.pdf



مشخصات دیود زنر:

  • کنترل ولتاژ ثابت
  • انتخاب دامنه ولتاژ گسترده 2.4V تا 75V
  • بسته SOD-323 SMD نازک
  • مطابق با RoHS / سبز EMC
  • رنگ فلز مت (Sn) سرب





حداکثر امتیازات مطلق دیود زنر (TA=25°C):

پارامتر نماد ارزش واحدها
از بین رفتن قدرت (تذکر 1) PD 200 mW
دمای اتصال TJ 150 °C
دمای ذخیره سازی TSTG -55 تا +150 °C
حداکثر جریان تنظیم کننده منZM PD/ VZ mA

توجه: دستگاه نصب شده بر روی PCB سرامیکی: 7.6mm x 9.4mm x 0.87mm با مناطق pad 25mm2.







مشخصات الکتریکی دیود زنر (TA=25°C):





شماره بخش



محدوده ولتاژ زنر (توجه 2)



حداکثر مقاومت زنر (توجه 3)

 حداکثر جریان نشت (توجه 2)
  VZ@ IZT ZZT@ IZT ZZK@ IZK منR@ VR
  نام: ((V)) دقیقه. ((V) حداکثر. ((V) (Ω) (mA) (Ω) (mA) (μA) (V)
BZT52C2V4S 2.4 2.20 2.60 100 5.0 600 1.0 50 1.0
BZT52C2V7S 2.7 2.50 2.90 100 5.0 600 1.0 20 1.0
BZT52C3V0S 3.0 2.80 3.20 95 5.0 600 1.0 10 1.0
BZT52C3V3S 3.3 3.10 3.50 95 5.0 600 1.0 5 1.0
BZT52C3V6S 3.6 3.40 3.80 90 5.0 600 1.0 5 1.0
BZT52C3V9S 3.9 3.70 4.10 90 5.0 600 1.0 3 1.0
BZT52C4V3S 4.3 4.00 4.60 90 5.0 600 1.0 3 1.0
BZT52C4V7S 4.7 4.40 5.00 80 5.0 500 1.0 3 2.0
BZT52C5V1S 5.1 4.80 5.40 60 5.0 480 1.0 2 2.0
BZT52C5V6S 5.6 5.20 6.00 40 5.0 400 1.0 1 2.0
BZT52C6V2S 6.2 5.80 6.60 10 5.0 150 1.0 3 4.0
BZT52C6V8S 6.8 6.40 7.20 15 5.0 80 1.0 2 4.0
BZT52C7V5S 7.5 7.00 7.90 15 5.0 80 1.0 1 5.0
BZT52C8V2S 8.2 7.70 8.70 15 5.0 80 1.0 0.7 5.0
BZT52C9V1S 9.1 8.50 9.60 15 5.0 100 1.0 0.5 6.0
BZT52C10S 10 9.40 10.60 20 5.0 150 1.0 0.2 7.0
BZT52C11S 11 10.40 11.60 20 5.0 150 1.0 0.1 8.0
BZT52C12S 12 11.40 12.70 25 5.0 150 1.0 0.1 8.0
BZT52C13S 13 12.40 14.10 30 5.0 170 1.0 0.1 8.0
BZT52C15S 15 13.80 15.60 30 5.0 200 1.0 0.1 10.5
BZT52C16S 16 15.30 17.10 40 5.0 200 1.0 0.1 11.2
BZT52C18S 18 16.80 19.10 45 5.0 225 1.0 0.1 12.6
BZT52C20S 20 18.80 21.20 55 5.0 225 1.0 0.1 14.0
BZT52C22S 22 20.80 23.30 55 5.0 250 1.0 0.1 15.4
BZT52C24S 24 22.80 25.60 70 5.0 250 1.0 0.1 16.8
BZT52C27S 27 25.10 28.90 80 2.0 300 0.5 0.1 18.9
BZT52C30S 30 28.00 32.00 80 2.0 300 0.5 0.1 21.0
BZT52C33S 33 31.00 35.00 80 2.0 325 0.5 0.1 23.1
BZT52C36S 36 34.00 38.00 90 2.0 350 0.5 0.1 25.2
BZT52C39S 39 37.00 41.00 130 2.0 350 0.5 0.1 27.3
BZT52C43S 43 40.00 46.00 100 2.0 700 1.0 0.1 32.0
BZT52C47S 47 44.00 50.00 100 2.0 750 1.0 0.1 35.0
BZT52C51S 51 48.00 54.00 100 2.0 750 1.0 0.1 38.0
BZT52C56S 56 53.20 58.80 200 2.0 400 0.5 0.045 39.2
BZT52C62S 62 58.90 65.10 215 2.0 423 0.5 0.045 43.4
BZT52C68S 68 64.60 71.40 240 2.0 447 0.5 0.045 47.6
BZT52C75S 75 71.25 78.75 255 2.0 470 0.5 0.045 52.5

توجه: پالس تست کوتاه مدت برای به حداقل رساندن اثر خود گرم کردن استفاده می شود. توجه: f=1kHZ.







نمودار مدار دیود زنر بسته SOD-323:

BZT52C2V4S 200mW قطعات الکترونیک دیود زنر 2.4V سرویس BOM 0

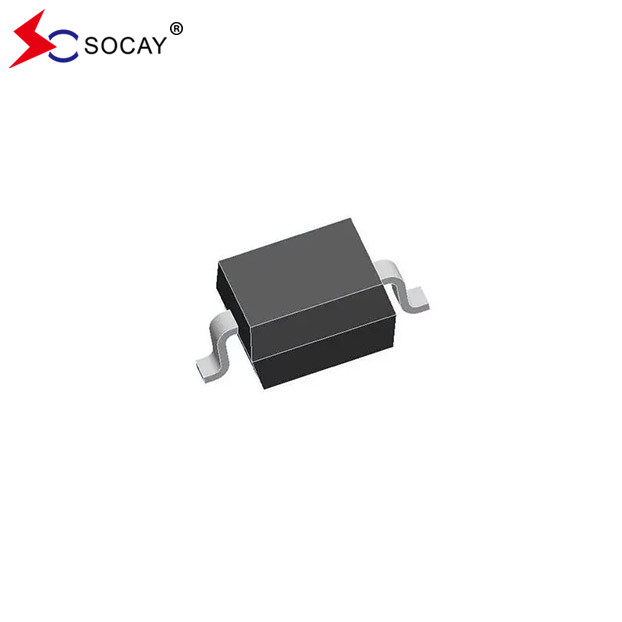

بسته SOD-323 ابعاد دیود زنر:

BZT52C2V4S 200mW قطعات الکترونیک دیود زنر 2.4V سرویس BOM 1

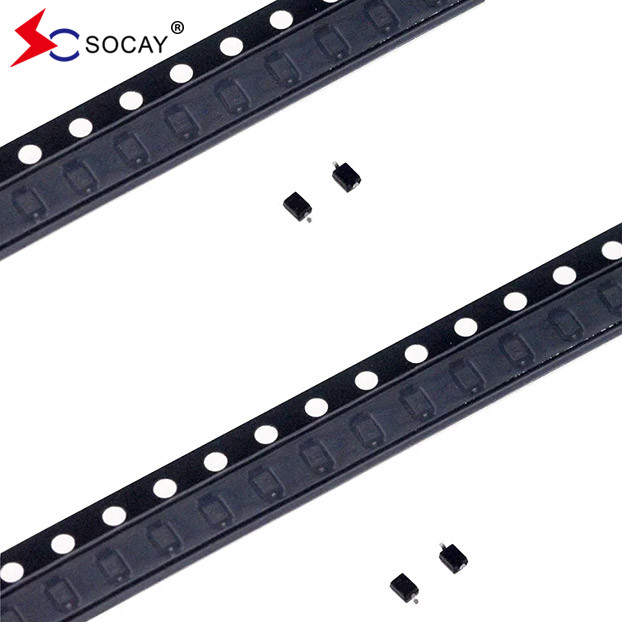

SOD-323 بسته بندی اطلاعات سفارش دیود زنر:

شماره بخش بسته بندی حمل و نقل دریایی
BZT52C2V4S~BZT52C75S SOD-323 نوار و رولر 3000 PCS / 7 ′′ رولر





BZT52C2V4S 200mW قطعات الکترونیک دیود زنر 2.4V سرویس BOM 2
