خانه /محصولات/دیود زنر/10 ولت 200 میلی وات دیود SMD زنر BZT52C10S قطعات الکترونیکی

10 ولت 200 میلی وات دیود SMD زنر BZT52C10S قطعات الکترونیکی

3000 عدد
MOQ
negotiable
قیمت
10 ولت 200 میلی وات دیود SMD زنر BZT52C10S قطعات الکترونیکی
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام BZT52C10S: دیود زنر
نوع بسته BZT52C10S: SOD-323
BZT52C10S اتلاف برق: 200 مگاوات
BZT52C10S Vz (نام.): 10 ولت
VZ (حداقل): 9.5 ولت
VZ (حداکثر): 10.5 ولت
ZZT (حداکثر): 15Ω
IZT: 5 میلی آمپر
برجسته کردن:

دیود SMD زنر 200mW,دیود SMD 10 ولت زنر

,

10V Zener SMD Diode
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: REACH,RoHS,ISO
شماره مدل: BZT52C10S
سند: بروشور محصول PDF
پرداخت
زمان تحویل: 5 تا 8 روز کاری
توضیحات محصول

دیود زنر BZT52C10S 10V 200mW قطعات الکترونیکی در موجود دیود SMD



صفحه اطلاعات دیود SMD:BZT52C2V4S~BZT52C75S ((SOD-323)_v2106.1.pdf



مشخصات دیود SMD:

  • کنترل ولتاژ ثابت
  • دارای طیف گسترده ای از ولتاژ انتخاب: از 2.4V به 75V
  • بسته SMD نازک: SOD-323
  • موافقت با RoHS / سبز EMC
  • رنگ فلز مت (Sn) سرب





دیود SMD BZT52C10S حداکثر مطلق (TA=25°C):

پارامتر دیود SMD نماد مقدار دیود SMD واحدها
پخش قدرت دیود SMD (تذکر 1) PD 200 mW
دمای اتصال دیود SMD TJ 150 °C
دمای ذخیره دیود SMD TSTG -55 تا +150 °C
حداکثر جریان تنظیم کننده منZM PD/ VZ mA

توجه: دستگاه نصب شده بر روی PCB سرامیکی: 7.6mm x 9.4mm x 0.87mm با مناطق pad 25mm2.







مشخصات الکتریکی دیود SMD (TA=25°C):



دیود SMD

شماره بخش

دیود SMD

محدوده ولتاژ زنر (توجه 2)

دیود SMD

حداکثر مقاومت زنر (توجه 3)

 حداکثر جریان نشت دیود SMD (تذکر 2)
  دیود SMD VZ@ IZT

دیود SMD

ZZT@ IZT

 ZZK@ IZK منR@ VR
  نام: ((V)) دقیقه. ((V) حداکثر. ((V) (Ω) (mA) (Ω) (mA) (μA) (V)
BZT52C2V4S 2.4 2.20 2.60 100 5.0 600 1.0 50 1.0
BZT52C2V7S 2.7 2.50 2.90 100 5.0 600 1.0 20 1.0
BZT52C3V0S 3.0 2.80 3.20 95 5.0 600 1.0 10 1.0
BZT52C3V3S 3.3 3.10 3.50 95 5.0 600 1.0 5 1.0
BZT52C3V6S 3.6 3.40 3.80 90 5.0 600 1.0 5 1.0
BZT52C3V9S 3.9 3.70 4.10 90 5.0 600 1.0 3 1.0
BZT52C4V3S 4.3 4.00 4.60 90 5.0 600 1.0 3 1.0
BZT52C4V7S 4.7 4.40 5.00 80 5.0 500 1.0 3 2.0
BZT52C5V1S 5.1 4.80 5.40 60 5.0 480 1.0 2 2.0
BZT52C5V6S 5.6 5.20 6.00 40 5.0 400 1.0 1 2.0
BZT52C6V2S 6.2 5.80 6.60 10 5.0 150 1.0 3 4.0
BZT52C6V8S 6.8 6.40 7.20 15 5.0 80 1.0 2 4.0
BZT52C7V5S 7.5 7.00 7.90 15 5.0 80 1.0 1 5.0
BZT52C8V2S 8.2 7.70 8.70 15 5.0 80 1.0 0.7 5.0
BZT52C9V1S 9.1 8.50 9.60 15 5.0 100 1.0 0.5 6.0
BZT52C10S 10 9.40 10.60 20 5.0 150 1.0 0.2 7.0
BZT52C11S 11 10.40 11.60 20 5.0 150 1.0 0.1 8.0
BZT52C12S 12 11.40 12.70 25 5.0 150 1.0 0.1 8.0
BZT52C13S 13 12.40 14.10 30 5.0 170 1.0 0.1 8.0
BZT52C15S 15 13.80 15.60 30 5.0 200 1.0 0.1 10.5
BZT52C16S 16 15.30 17.10 40 5.0 200 1.0 0.1 11.2
BZT52C18S 18 16.80 19.10 45 5.0 225 1.0 0.1 12.6
BZT52C20S 20 18.80 21.20 55 5.0 225 1.0 0.1 14.0
BZT52C22S 22 20.80 23.30 55 5.0 250 1.0 0.1 15.4
BZT52C24S 24 22.80 25.60 70 5.0 250 1.0 0.1 16.8
BZT52C27S 27 25.10 28.90 80 2.0 300 0.5 0.1 18.9
BZT52C30S 30 28.00 32.00 80 2.0 300 0.5 0.1 21.0
BZT52C33S 33 31.00 35.00 80 2.0 325 0.5 0.1 23.1
BZT52C36S 36 34.00 38.00 90 2.0 350 0.5 0.1 25.2
BZT52C39S 39 37.00 41.00 130 2.0 350 0.5 0.1 27.3
BZT52C43S 43 40.00 46.00 100 2.0 700 1.0 0.1 32.0
BZT52C47S 47 44.00 50.00 100 2.0 750 1.0 0.1 35.0
BZT52C51S 51 48.00 54.00 100 2.0 750 1.0 0.1 38.0
BZT52C56S 56 53.20 58.80 200 2.0 400 0.5 0.045 39.2
BZT52C62S 62 58.90 65.10 215 2.0 423 0.5 0.045 43.4
BZT52C68S 68 64.60 71.40 240 2.0 447 0.5 0.045 47.6
BZT52C75S 75 71.25 78.75 255 2.0 470 0.5 0.045 52.5

توجه: پالس تست کوتاه مدت برای به حداقل رساندن اثر خود گرم کردن استفاده می شود. توجه: f=1kHZ.

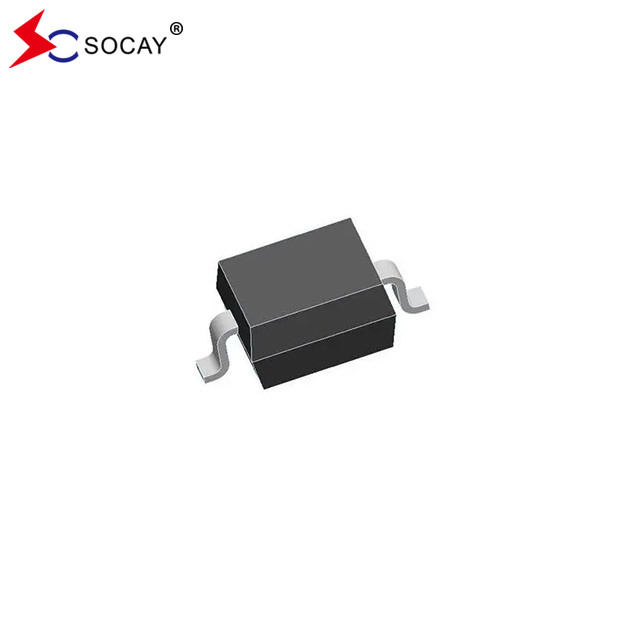

تصویر مدار دیود SMD SOD-323:

10 ولت 200 میلی وات دیود SMD زنر BZT52C10S قطعات الکترونیکی 0







شکل و ابعاد دیود SOD-323 SMD:

10 ولت 200 میلی وات دیود SMD زنر BZT52C10S قطعات الکترونیکی 1





مقدار دیود SOD-323 SMD:

شماره بخش بسته بندی حمل و نقل دریایی
BZT52C2V4S~BZT52C75S SOD-323 نوار و رولر 3000 PCS / 7 ′′ رولر





10 ولت 200 میلی وات دیود SMD زنر BZT52C10S قطعات الکترونیکی 2

برچسب:

قطعات الکترونیکی,اجزای دیود,دیود زینر SMD

دیود SMD زنر 200mW,دیود SMD 10 ولت زنر

SMD Diode Zener
