خانه /محصولات/دیود زنر/دیود Zener BZT52C8V2 SOD-123 بسته دیود SMD

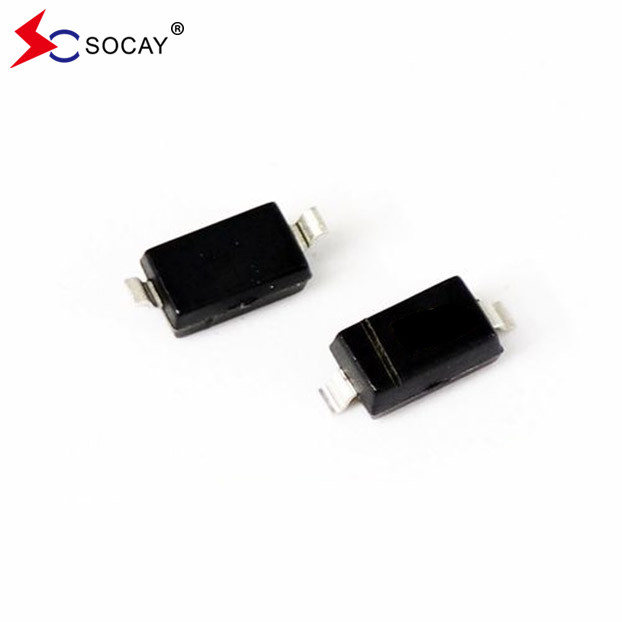

دیود Zener BZT52C8V2 SOD-123 بسته دیود SMD

3000 عدد
MOQ
دیود Zener BZT52C8V2 SOD-123 بسته دیود SMD
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام BZT52C8V2: دیود زنر
نوع بسته BZT52C8V2: SOD-123
BZT52C8V2 اتلاف برق: 350 میلی وات
ولتاژ BZT52C8V2 (شماره): 8.2 ولت
ولتاژ BZT52C8V2 (حداقل): 7.79 ولت
ولتاژ BZT52C8V2 (حداکثر): 8.61 ولت
BZT52C8V2 ZZK: 80Ω
BZT52C8V2 IZK: 1 میلی آمپر
برجسته کردن:

دیود SMD زنر,دیود مسطح Die Zener,BZT52C8V2

,

Planar Die Zener Diode

,

BZT52C8V2
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: REACH,RoHS,ISO
شماره مدل: BZT52C8V2
سند: بروشور محصول PDF
پرداخت
توضیحات محصول

دیود Zener BZT52C8V2 SOD-123 بسته دیود SMD



دیود زنر BZT52C8V2 DATASHEET:BZT52C2V4_BZT52C75 ((SOD-123)_v22041.pdf





دیود زنر BZT52C8V2 ویژگی متمایز:

  • اين يه ساخت و ساز مسطح است
  • مصرف برق ۳۵۰ میلی وات است
  • ولتاژ زنرش: 8.2 ولت
  • BZT52C8V2 به طور ایده آل برای فرآیند مونتاژ خودکار مناسب است
  • بدون سرب در مطابقت با EU RoHS 2.0
  • ترکیب قالب گذاری سبز مطابق با استاندارد IEC 61249

​



دیود زنر BZT52C8V2 تاریخ مکانیکی:

  • پرونده آن: بسته بندی SOD-123، پلاستیک قالب
  • ترمینال های آن: قابل سولدر شدن بر اساس MIL-STD-750, روش 2026
  • قطبی بودن آن: نمودار زیر را ببینید
  • وزن: 0.0004 اونس، 0.01 گرم





دیود زنر BZT52C8V2 حداکثر امتیازات (T)A=25°C):

پارامتر دیود نماد ارزش واحدها
پخش قدرت دیود (تذکر 1) PD 350 mW
مقاومت حرارتی از تقاطع به محیط RθJA 357 °C/W
دمای اتصال دیود TJ 150 °C
دیود ذخیره گرما TSTG -55 تا +150 °C
توجه: دستگاه نصب شده بر روی PCB سرامیکی: 7.6mm x 9.4mm x 0.87mm با مناطق pad 25mm2











دیود زنر BZT52C8V2 ویژگی های الکتریکی (TA=25°C):

شماره بخش دیود زنر محدوده ولتاژ زنر (توجه 2) دیود زنر حداکثر مقاومت زنر (توجه 3)

حداکثر دیود زنر

جریان نشت (توجه 2)
دیود زنر VZ @ IZT ZZT @ IZT ZZK @ IZK IR @ VR
  نام: ((V)) دقیقه. ((V) حداکثر. ((V) (Ω) (mA) (Ω) (mA) (μA) (V)
BZT52C2V4 2.4 2.20 2.60 100 5.0 600 1.00 50 1.0
BZT52C2V7 2.7 2.50 2.90 100 5.0 600 1.00 20 1.0
BZT52C3V0 3.0 2.80 3.20 95 5.0 600 1.00 10 1.0
BZT52C3V3 3.3 3.10 3.50 95 5.0 600 1.00 5 1.0
BZT52C3V6 3.6 3.40 3.80 90 5.0 600 1.00 5 1.0
BZT52C3V9 3.9 3.70 4.10 90 5.0 600 1.00 3 1.0
BZT52C4V3 4.3 4.00 4.60 90 5.0 600 1.00 3 1.0
BZT52C4V7 4.7 4.40 5.00 80 5.0 500 1.00 3 2.0
BZT52C5V1 5.1 4.80 5.40 60 5.0 480 1.00 2 2.0
BZT52C5V6 5.6 5.20 6.00 40 5.0 400 1.00 1 2.0
BZT52C6V2 6.2 5.80 6.60 10 5.0 150 1.00 3 4.0
BZT52C6V8 6.8 6.40 7.20 15 5.0 80 1.00 2 4.0
BZT52C7V5 7.5 7.00 7.90 15 5.0 80 1.00 1 5.0
BZT52C8V2 8.2 7.70 8.70 15 5.0 80 1.00 0.7 5.0
BZT52C9V1 9.1 8.60 9.60 15 5.0 100 1.00 0.5 6.0
BZT52C10 10 9.40 10.60 20 5.0 150 1.00 0.2 7.0
BZT52C11 11 10.40 11.60 20 5.0 150 1.00 0.1 8.0
BZT52C12 12 11.40 12.70 25 5.0 150 1.00 0.1 8.0
BZT52C13 13 12.40 14.10 30 5.0 170 1.00 0.1 8.0
BZT52C15 15 13.80 15.60 30 5.0 200 1.00 0.1 10.5
BZT52C16 16 15.30 17.10 40 5.0 200 1.00 0.1 11.2
BZT52C18 18 16.80 19.10 45 5.0 225 1.00 0.1 12.6
BZT52C20 20 18.80 21.20 55 5.0 225 1.00 0.1 14.0
BZT52C22 22 20.80 23.30 55 5.0 250 1.00 0.1 15.4
BZT52C24 24 22.80 25.60 70 5.0 250 1.00 0.1 16.8
BZT52C27 27 25.10 28.90 80 2.0 300 0.50 0.1 18.9
BZT52C30 30 28.00 32.00 80 2.0 300 0.50 0.1 21.0
BZT52C33 33 31.00 35.00 80 2.0 325 0.50 0.1 23.1
BZT52C36 36 34.00 38.00 90 2.0 350 0.50 0.1 25.2
BZT52C39 39 37.00 41.00 130 2.0 350 0.50 0.1 27.3
BZT52C43 43 40.00 46.00 100 5.0 700 1.00 0.1 32.0
BZT52C47 47 44.00 50.00 100 2.0 750 1.00 0.1 35.0
BZT52C51 51 48.00 54.00 100 2.0 750 1.00 0.1 38.0
BZT52C56 56 53.20 58.80 200 2.0 400 0.50 0.1 39.2
BZT52C62 62 58.90 65.10 215 2.0 423 0.50 0.1 43.4
BZT52C68 68 64.60 71.40 240 2.0 447 0.50 0.1 47.6
BZT52C75 75 71.25 78.75 255 2.0 470 0.50 0.1 52.5

توجه: پالس آزمایشی کوتاه مدت برای به حداقل رساندن اثر خود گرم کردن استفاده می شود.

توجه: f=1kHZ.









نمودار مدار SOD-123 دیود زنر BZT52C8V2:

دیود Zener BZT52C8V2 SOD-123 بسته دیود SMD 0





دیود زنر BZT52C8V2 درجه بندی و منحنی های ویژگی:

انجیر1دیود زنر BZT52C8V2 منحنی کاهش قدرت

دیود Zener BZT52C8V2 SOD-123 بسته دیود SMD 1



شکل ۲ دیود زنر BZT52C8V2 ظرفیت اتصال معمولی

دیود Zener BZT52C8V2 SOD-123 بسته دیود SMD 2



انجیر3. دیود زنر BZT52C8V2 شکستن معمولی زنر

دیود Zener BZT52C8V2 SOD-123 بسته دیود SMD 3



انجیر4. دیود زنر BZT52C8V2 شکستن معمولی زنر

دیود Zener BZT52C8V2 SOD-123 بسته دیود SMD 4





انجیر5. دیود زنر BZT52C8V2 شکستن معمولی زنر

دیود Zener BZT52C8V2 SOD-123 بسته دیود SMD 5





SOD-123 دیود زنر BZT52C8V2 طرح (اینچ ((میلی متر)):

دیود Zener BZT52C8V2 SOD-123 بسته دیود SMD 6





SOD-123 دیود زنر BZT52C8V2 اطلاعات سفارش:

شماره قطعه دیود زنر بسته بندی اجزا مقدار گزینه بسته بندی
BZT52C2V4~BZT52C75 SOD-123 10000 PCS در هر 13 "رول پلاستیکی
BZT52C2V4~BZT52C75 SOD-123 3000 PCS در هر 7 "رول پلاستیکی





دیود Zener BZT52C8V2 SOD-123 بسته دیود SMD 7

برچسب:

قطعات الکترونیکی,اجزای دیود,دیود زینر SMD

دیود SMD زنر,دیود مسطح Die Zener,BZT52C8V2

SMD Diode Zener
