خانه /محصولات/دیود زنر/بسته SMA دیود سیلیکونی زنر 1SMA4728A 1W 3.3V جریان پذیر زنر 285mA

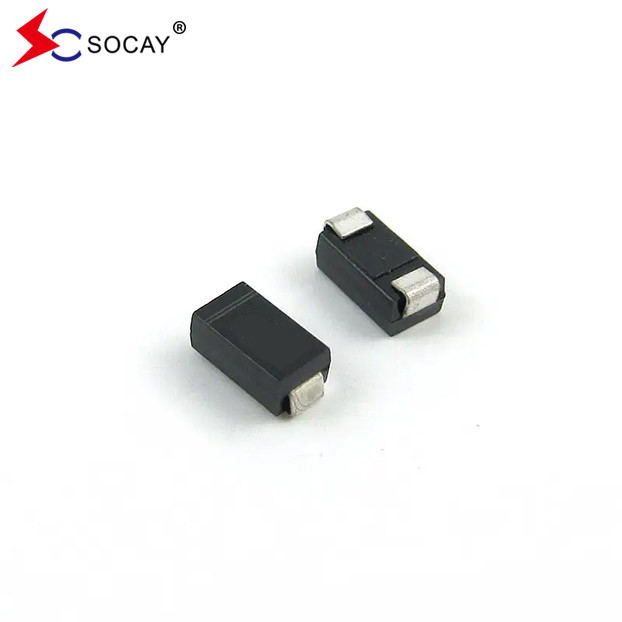

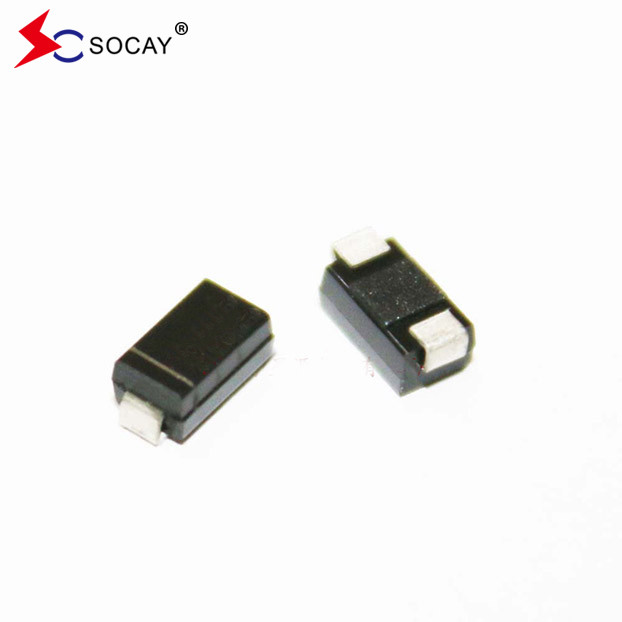

بسته SMA دیود سیلیکونی زنر 1SMA4728A 1W 3.3V جریان پذیر زنر 285mA

5000 عدد
MOQ
negotiable
قیمت
بسته SMA دیود سیلیکونی زنر 1SMA4728A 1W 3.3V جریان پذیر زنر 285mA
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام دیود: دیود زنر
نوع بسته دیود: DO-214AC/SMA
ولتاژ دیود زنر (نام.): 3.3 ولت
ولتاژ دیود زنر (حداقل): 3.1 ولت
ولتاژ دیود زنر (حداکثر): 3.5 ولت
دیود ZZT: 10Ω
دیود IZT: 75 میلی آمپر
جریان Zener Admissible: 285mA
برجسته کردن:

دیود زنر 1 وات,دیود زنر 285mA,1SMA4728A

,

Zener Diode 285mA

,

1SMA4728A
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: REACH,RoHS,ISO
شماره مدل: 1SMA4728A
سند: بروشور محصول PDF
پرداخت
زمان تحویل: 5 تا 8 روز کاری
توضیحات محصول

بسته SMA دیود سیلیکونی زنر 1SMA4728A 1W 3.3V جریان پذیر زنر 285mA



دیود سیلیکون زنر DATASHEET:1SMA4728A~1SMA4764A ((SMA) _v2311.1.pdf





مشخصات دیود سیلیکون زنر:





  • کمترین مصرف برق: حداکثر 1.0 W.
  • محدوده ولتاژ زینر بازگرداننده گسترده 3.3V تا 51V

  • بسته بندی پلاستیکی کوچک مناسب برای طراحی نصب سطح.

تاریخ مکانیکی دیود سیلیکون زنر:

  • پرونده: SMA
  • ترمینال: قابل سولدر شدن بر اساس MIL-STD-750, روش 2026
  • حدود وزن: 0.055 گرم / 0.002 اونس







نماد دیود سیلیکون زنر:

بسته SMA دیود سیلیکونی زنر 1SMA4728A 1W 3.3V جریان پذیر زنر 285mA 0







حداکثر امتیازات مطلق دیود سیلیکون زنر (TA=25°C):

پارامتر دیود زنر نماد ارزش واحدها
پراکندگی قدرت در Tc=75°C PD 1 W
ولتاژ جلو در IF = 200 mA VF 1.2 V
محدوده دمای تقاطع TJ -55 تا +150 °C
محدوده دمای ذخیره سازی TS -55 تا +150 °C









مشخصات الکتریکی دیود سیلیکون زنر (TA=25°C):

دیود زنرشماره بخش دیود زنرمحدوده ولتاژ زنر (1) دیود زنرIZT مقاومت پویا جریان معکوس

زینر قابل قبول

جریان
  VZ @ IZT   ZZT @ IZT IR @ VR
  دقیقه. ((V) نام: ((V)) حداکثر. ((V) (mA) حداکثر. حداکثر. ((μA) (V) IZM (mA)
1SMA4728A 3.10 3.3 3.50 75 10 100 1 285
1SMA4730A 3.70 3.9 4.10 64 9 50 1 243
1SMA4731A 4.06 4.3 4.56 58 9 25 1 219
1SMA4732A 4.50 4.7 4.93 53 8 10 1 203
1SMA4733A 4.84 5.1 5.36 49 7 10 1 186
1SMA4734A 5.32 5.6 5.92 45 5 10 2 170
1SMA4735A 5.86 6.2 6.51 41 2 10 3 154
1SMA4736A 6.46 6.8 7.18 37 3.5 10 4 140
1SMA4737A 7.12 7.5 7.88 34 4 10 5 127
1SMA4738A 7.79 8.2 8.67 31 4.5 10 6 116
1SMA4739A 8.60 9.1 9.59 28 5 10 7 104
1SMA4740A 9.50 10 10.5 25 7 10 7 95
1SMA4741A 10.4 11 11.6 23 8 5 8 86
1SMA4742A 11.4 12 12.6 21 9 5 9 79
1SMA4743A 12.4 13 14.1 19 10 5 10 71
1SMA4744A 13.8 15 15.8 17 14 5 11 63
1SMA4745A 15.2 16 17.1 16 16 5 12 58
1SMA4746A 16.8 18 19.2 14 20 5 13 52
1SMA4747A 19.0 20 21.2 13 22 5 15 47
1SMA4748A 20.8 22 23.3 12 23 5 17 43
1SMA4749A 22.8 24 26.0 11 25 5 18 38
1SMA4750A 25.3 27 28.9 9.5 35 5 21 35
1SMA4751A 28.2 30 32.0 8.5 40 5 23 31
1SMA4752A 31.3 33 34.9 7.5 45 5 25 28
1SMA4753A 34.2 36 37.9 7 50 5 27 26
1SMA4754A 37.2 39 41.5 6.5 60 5 30 24
1SMA4755A 40.9 43 45.6 6 70 1 32 22
1SMA4756A 44.9 47 49.8 5.5 80 1 35 20
1SMA4757A 48.6 51 54.0 5 95 1 38 18













درجه بندی دیود سیلیکون زنر و منحنی های ویژگی:

انجیر. 1.حداکثر کاهش قدرت مستمر

بسته SMA دیود سیلیکونی زنر 1SMA4728A 1W 3.3V جریان پذیر زنر 285mA 1











DO-214AC/SMA بسته بندی طرح دیود سیلیکون زنر ابعاد:

بسته SMA دیود سیلیکونی زنر 1SMA4728A 1W 3.3V جریان پذیر زنر 285mA 2





اطلاعات سفارش دیود سیلیکون زنر DO-214AC/SMA بسته بندی:

شماره قطعه دیود سیلیکون زنر بسته بندی اجزا مقدار دیود سیلیکون زنر
1SMA4728A~1SMA4764A DO-214AC/SMA 5000 PCS





بسته SMA دیود سیلیکونی زنر 1SMA4728A 1W 3.3V جریان پذیر زنر 285mA 3

برچسب:

قطعات الکترونیکی,اجزای دیود,دیود زینر SMD

دیود زنر 1 وات,دیود زنر 285mA,1SMA4728A

SMD Diode Zener
