خانه /محصولات/دیودهای TVS/Socay TVS دیودهای TVS دو طرفه 8.0SMDJ SMC 22V 8000W فشار فشار فرعی

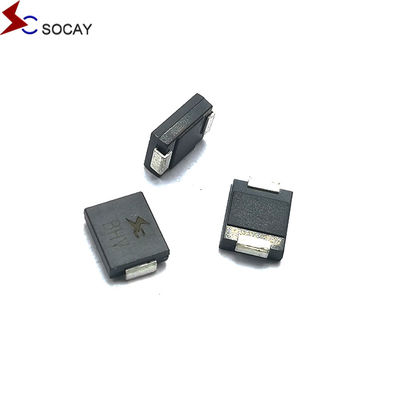

Socay TVS دیودهای TVS دو طرفه 8.0SMDJ SMC 22V 8000W فشار فشار فرعی

500 عدد
MOQ
negotiable
قیمت
Socay TVS دیودهای TVS دو طرفه 8.0SMDJ SMC 22V 8000W فشار فشار فرعی
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
8.0SMDJ22CA کلمات کلیدی: دیودهای TVS
8.0SMDJ22CA Vrwm: 22 ولت
8.0SMDJ22CA Vbr@It (دقیقه): 22.20 ولت
8.0SMDJ22CA Vbr@It (حداکثر): 24.50 ولت
8.0SMDJ22CA این: 1 میلی آمپر
8.0SMDJ22CA Vc@Ipp: 32.4 ولت
8.0SMDJ22CA Ipp: 249.38A
8.0SMDJ22CA Ir@Vrwm: 5μA
محدوده دمای ذخیره سازی 8.0SMDJ22CA: -55 تا +150 ℃
برجسته کردن:

8.0SMDJ22CA,دیودهای TVS دو طرفه,دیودهای TVS نصب شده روی سطح

,

Bidirectional TVS Diodes

,

Surface Mount TVS Diodes
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: UL,REACH,RoHS,ISO
شماره مدل: 8.0SMDJ22CA
سند: بروشور محصول PDF
پرداخت
جزئیات بسته بندی: قرقره نوار، فله
زمان تحویل: 1-3 هفته
توضیحات محصول

Socay TVS دیودهای TVS دو طرفه 8.0SMDJ SMC 22V 8000W فشار فشار فرعی



صفحه اطلاعات:8.0SMDJ_v21071.pdf





وزن 00.007 اونس، 0.21 گرم

پرونده JEDEC DO-214AB پلاستیک قالب بندی شده بر روی گلاس پیوستن غیر فعال

قطب گرایی نوار رنگ نشان دهنده کاتود به جز دوقطبی است

ترمینال سیم های مسطح مته، قابل سولدر شدن بر اساس JESD22-B102D



روش انتخاب

1برای تعیین محصول مشتری، ولتاژ کار، پورت برنامه و سطح حفاظت مورد نیاز، اطمینان حاصل کنید که VRWM

2مقدار آن بیشتر یا برابر با ولتاژ کار عادی مدار مشتری است.اطمینان حاصل شود که مقدار VRWM دستگاه بیشتر یا برابر با ولتاژ کار عادی مدار مشتری است..

3همچنین مهم است که اطمینان حاصل شود که ارزش VC ( ولتاژ کلیمپ) کمتر از ولتاژ حداکثر برای تراشه پشتی یا برابر با آن است.

4بر اساس پورت برنامه و سطح حفاظت، بسته مناسب و قدرت را انتخاب کنید.



8.0SMDJ22CA توضیحات:

سری 8.0SMDJ برای محافظت از تجهیزات الکترونیکی حساس از ولتاژ گذرا به دلیل رعد و برق و سایر وقایع ولتاژ گذرا طراحی شده است.




شماره بخش علامت گذاری

عقب
ایستادن
ولتاژ VRWM (V)

تقسیم بندی
ولتاژ VBR (V)
@IT

تست
جریان
IT (mA)

حداکثر
قفل کردن
ولتاژ VC @IPP (V)

حداکثر
قله
نبض
IPP فعلی (A)

حداکثر
عقب
IR نشت
@VRWM (μA)
واحد دو واحد دو MIN مکس
8.0SMDJ14A 8.0SMDJ14CA 8PEG 8BEG 14 15.60 17.20 10 23.2 348.28 200
8.0SMDJ15A 8.0SMDJ15CA 8PEK 8BEK 15 16.70 18.50 1 24.4 331.15 100
8.0SMDJ16A 8.0SMDJ16CA 8PEM 8BEM 16 17.80 19.70 1 26.0 310.77 50
8.0SMDJ17A 8.0SMDJ17CA 8PEP 8BEP 17 18.90 20.90 1 27.6 292.75 20
8.0SMDJ18A 8.0SMDJ18CA 8PER 8BER 18 20.00 22.10 1 29.2 276.71 10
8.0SMDJ19A 8.0SMDJ19CA 8PET 8BET 19 21.10 23.30 1 30.8 262.51 10
8.0SMDJ20A 8.0SMDJ20CA 8PEV 8BEV 20 22.20 24.50 1 32.4 249.38 5
8.0SMDJ22A 8.0SMDJ22CA 8PEX 8BEX 22 24.40 26.90 1 35.5 227.61 5
8.0SMDJ24A 8.0SMDJ24CA 8PEZ 8BEZ 24 26.70 29.50 1 38.9 207.71 5
8.0SMDJ26A 8.0SMDJ26CA 8PFE 8BFE 26 28.90 31.90 1 42.1 191.92 5
8.0SMDJ28A 8.0SMDJ28CA 8PFG 8BFG 28 31.10 34.40 1 45.4 177.97 5
8.0SMDJ30A 8.0SMDJ30CA 8PFK 8BFK 30 33.30 36.80 1 48.4 166.94 5
8.0SMDJ33A 8.0SMDJ33CA 8PFM 8BEM 33 36.70 40.60 1 53.3 151.59 5
8.0SMDJ36A 8.0SMDJ36CA 8PFP 8BEP 36 40.00 44.20 1 58.1 139.07 5
8.0SMDJ40A 8.0SMDJ40CA 8PFR 8BFR 40 44.40 49.10 1 64.5 125.27 5





8.0SMDJ22CA مشخصات:



  • نرخ نشت کم
  • تراشه با پاسیویشن شیشه ای
  • واحد واحد و دو جهت
  • توانایی عالی برای فشار دادن
  • زمان پاسخ سریع
  • انطباق RoHS
  • دستگاه دارای ظرفیت حداکثر قدرت 8000W است که در صورت استفاده از یک موج 10 × 1000μs با نرخ تکرار ( چرخه کار) 0.01% است.





8.0SMDJ22CA کاربرد:

دستگاه های TVS برای محافظت از رابط های I / O، اتوبوس های VCC و سایر مدارهای آسیب پذیر مورد استفاده در ارتباطات مخابراتی، کامپیوتر، صنعتی و برنامه های الکترونیکی مصرفی مناسب هستند.



حداکثر قدرت (TA=25°C مگر اینکه خلاف آن ذکر شده باشد)

پارامتر نماد ارزش واحد
پراکندگی قدرت پالس اوج با یک شکل موج 10/1000μs (شکل 1) ((یادداشت 1) ، (یادداشت 2) PPPM 8000 وات
جریان پالس اوج با شکل موج 10/1000μs. منPP جدول بعدی را ببینید آمپر
پخش قدرت در بخارگر بی نهایت در TL=75°C PM ((AV) 6.5 وات
اوج جریان موج جلو، 8.3ms یک موج نیمه سینوس (تذکر 3) منFSM 300 آمپر
حداکثر ولتاژ لحظه ای جلو در 25A فقط برای یک جهت (توجه 4) VF 3.5/5.0 ولتاژ
اتصال کار و محدوده دمای ذخیره سازی. TJ، TSTG -55 تا +150 °C

يادداشت:

1پالس جریان غیر تکراری، بر اساس شکل 3 و بالاتر از TA= 25 درجه سانتیگراد در شکل 2.

2. نصب شده بر روی 5.0mm x 5.0mm (0.03mm ضخیم) پد های مس به هر ترمینال.

3. 8.3ms تک نیمه موج سینوس، یا موج معادل مربع، چرخه کار = حداکثر 4 پالس در دقیقه

4. VF< 3.5V برای VBR< 200 ولت و VF< 6.5V برای VBR> 201 ولت





Socay TVS دیودهای TVS دو طرفه 8.0SMDJ SMC 22V 8000W فشار فشار فرعی 0

Socay TVS دیودهای TVS دو طرفه 8.0SMDJ SMC 22V 8000W فشار فشار فرعی 1

Socay TVS دیودهای TVS دو طرفه 8.0SMDJ SMC 22V 8000W فشار فشار فرعی 2



Socay TVS دیودهای TVS دو طرفه 8.0SMDJ SMC 22V 8000W فشار فشار فرعی 3



Socay TVS دیودهای TVS دو طرفه 8.0SMDJ SMC 22V 8000W فشار فشار فرعی 4



Socay TVS دیودهای TVS دو طرفه 8.0SMDJ SMC 22V 8000W فشار فشار فرعی 5

Socay TVS دیودهای TVS دو طرفه 8.0SMDJ SMC 22V 8000W فشار فشار فرعی 6

Socay TVS دیودهای TVS دو طرفه 8.0SMDJ SMC 22V 8000W فشار فشار فرعی 7
