Name: SOCAY 5KP سری 5000W TVS دیود از طریق سوراخ TVS دیود محوری سرب فشار دهنده ولتاژ گذرا
Brand: SOCAY
SKU: 5KP22CA
Rating: 4.8 (187 reviews)

امکانات گالری توضیحات محصول درخواست نقل قول

امکانات

مشخصات

5KP22CA Vrwm: 22.0 ولت

5KP22CA Vbr@It (دقيقه): 24.40 ولت

5KP22CA Vbr@It (حداکثر): 26.90 ولت

5KP22CA آن: 1 میلی آمپر

5KP22CA Vc@Ipp: 35.5 ولت

5KP22CA Ipp: 140.85A

5KP22CA Ir@Vrwm: 5μA

برجسته کردن:

دیود تلویزیون 5000 وات,از طریق دیود TVS سوراخ

Through Hole TVS Diode

اطلاعات اولیه

محل منبع: شنژن، گوانگدونگ، چین

نام تجاری: SOCAY

گواهی: UL,REACH,RoHS,ISO

شماره مدل: 5KP22CA

سند: بروشور محصول PDF

پرداخت

زمان تحویل: 5 تا 8 روز کاری

گالری

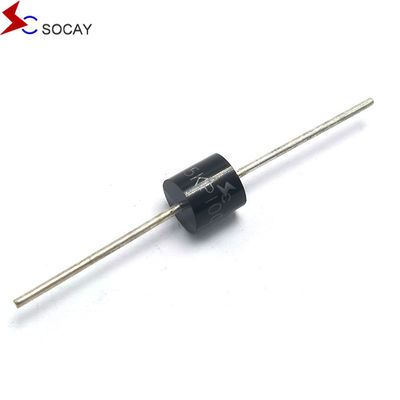

SOCAY 5KP سری 5000W TVS دیود از طریق سوراخ TVS دیود محوری سرب فشار دهنده ولتاژ گذرا

توضیحات محصول

SOCAY 5KP سری 5000W TVS دیود از طریق سوراخ TVS دیود محوری سرب فشار دهنده ولتاژ گذرا

صفحه اطلاعات:5KP.pdf

مقدمه کوتاه:

سری 5KP برای محافظت از تجهیزات الکترونیکی حساس از ولتاژ های گذرا ناشی از صاعقه و سایر وقایع ولتاژ گذرا که می توانند به خود تجهیزات آسیب برسانند طراحی شده است.

شماره بخش		عقب ایستادن ولتاژ V_R_WM (V)	تقسیم بندی ولتاژV_BR (V) @I_T		تست جریان من_T (mA)	حداکثر قفل کردن ولتاژ V_C (V) @I_PP	حداکثر قله نبض جریان من_PP(الف)	حداکثر عقب نشتمن_R (μA) @V_RWM
واحد	دو		MIN	مکس
5KP5.0A	5KP5.0CA	5.0	6.40	7.00	10	9.2	543.48	800
5KP6.0A	5KP6.0CA	6.0	6.67	7.37	10	10.3	485.44	800
5KP6.5A	5KP6.5CA	6.5	7.22	7.89	10	11.2	446.43	500
5KP7.0A	5KP7.0CA	7.0	7.78	8.60	10	12.0	416.67	200
5KP7.5A	5KP7.5CA	7.5	8.33	9.21	1	12.9	416.67	200
5KP8.0A	5KP8.0CA	8.0	8.89	9.83	1	13.6	367.65	50
5KP8.5A	5KP8.5ACA	8.5	9.44	10.40	1	14.4	347.22	20
5KP9.0A	5KP9.0CA	9.0	10.00	11.10	1	15.4	324.68	10
5KP10A	5KP10CA	10.0	11.10	12.30	1	17.0	294.12	5
5KP11A	5KP11CA	11.0	12.20	13.50	1	18.2	274.73	5
5KP12A	5KP12CA	12.0	13.30	14.70	1	19.9	251.26	5
5KP13A	5KP13CA	13.0	14.40	15.90	1	21.5	232.56	5
5KP14A	5KP14CA	14.0	15.60	17.20	1	23.2	215.52	5
5KP15A	5KP15CA	15.0	16.70	18.50	1	24.4	204.92	5
5KP16A	5KP16CA	16.0	17.80	19.70	1	26.0	192.31	5
5KP17A	5KP17CA	17.0	18.90	20.90	1	27.6	181.16	5
5KP18A	5KP18CA	18.0	20.00	22.10	1	29.2	171.23	5
5KP19A	5KP19CA	19.0	21.10	23.30	1	30.8	162.44	5
5KP20A	5KP20CA	20.0	22.20	24.50	1	32.4	154.32	5
5KP22A	5KP22CA	22.0	24.40	26.90	1	35.5	140.85	5
5KP24A	5KP24CA	24.0	26.70	29.50	1	38.9	128.53	5
5KP26A	5KP26CA	26.0	28.90	31.90	1	42.1	118.76	5
5KP28A	5KP28CA	28.0	31.10	34.40	1	45.4	110.13	5
5KP30A	5KP30CA	30.0	33.30	36.80	1	48.4	103.31	5

مشخصات:

u اتصال تراشه ای غیرفعال شیشه ای در بسته P600

u نشت کم

u یک جهت و دو جهت

u توانایی بسیار خوبی در چسباندن

u پاسخ سریع و پاسخ

u مطابق با RoHS و بدون هالوجن

u IR معمولی کمتر از 5μA بالاتر از 12 ولت.

از سرب خالي

u 5000W حداکثر قدرت با 10 × 1000μs موج شکل چرخه کار: 0.01%

u زمان پاسخ سریع: معمولا کمتر از 1.0 ps از 0 ولت تا VBR min.
u جوشاندن در دمای بالا: 260°C/40 ثانیه در ترمینال ها
u ضریب دمای حداکثر ΔVBR = 0.1% ×VBR@25°C× ΔT
بسته بندی پلاستیکی دارای سوختگی آزمایشگاهی 94V-0 است.
u حالت شکست معمولی به دلیل ولتاژ بیش از حد یا جریان بیش از حد کوتاه است.
u آزمایش موشک بر اساس JEDEC JESD201A بر اساس جدول 4a و 4c آن انجام می شود
u IEC-61000-4-2 ESD 15kV ((هوا) ، 8kV (تماس)
حفاظت uESD از خطوط داده بر اساس IEC 61000-4-2
(IEC801-2)
u حفاظت EFT از خطوط داده مطابق IEC 61000-4-4
(IEC801-4)

استفاده:

دستگاه های TVS برای محافظت از رابط های I/O، اتوبوس های VCC و سایر مدارهای حساس در کاربردهای صنعتی، رایانه ای، مخابراتی و الکترونیک مصرفی ایده آل هستند.

پارامتر	نماد	ارزش	واحد
پراکندگی قدرت پالس اوج با یک شکل موج 10/1000μs (شکل 1) ((یادداشت 1) ، (یادداشت 2)	P_PP_م	5000	وات
جریان پالس اوج با شکل موج 10/1000μs.	من_PP	جدول بعدی را ببینید	آمپر
پخش قدرت در بخارگر بی نهایت در T_L=75°C	P_{M ((AV}₎	8.0	وات
اوج جریان موج جلو، 8.3ms یک موج نیمه سینوس (تذکر 3)	من_FSM	500	آمپر
حداکثر ولتاژ لحظه ای جلو در 25A فقط برای یک جهت (توجه 4)	T_F	3.5/5.0	ولتاژ
اتصال کار و محدوده دمای ذخیره سازی.	T_J، T_STG	-55 تا +150	°C

يادداشت:

1پالس جریان غیر تکراری، بر اساس شکل 3 و بالاتر از TA = 25 ° C بر اساس شکل 2.

2. نصب شده بر روی 5.0mm x 5.0mm (0.03mm ضخیم) پد های مس به هر ترمینال.

3. 8.3ms تک نیمه موج سینوس، یا موج معادل مربع، چرخه کار = حداکثر 4 پالس در دقیقه

4VF < 3.5V برای VBR < 200V و VF< 6.5V برای VBR > 201V.

SOCAY 5KP سری 5000W TVS دیود از طریق سوراخ TVS دیود محوری سرب فشار دهنده ولتاژ گذرا 0

SOCAY 5KP سری 5000W TVS دیود از طریق سوراخ TVS دیود محوری سرب فشار دهنده ولتاژ گذرا 1

SOCAY 5KP سری 5000W TVS دیود از طریق سوراخ TVS دیود محوری سرب فشار دهنده ولتاژ گذرا 2

SOCAY مالک حقوق چاپ، مارک های تجاری، چندین حق ثبت اختراع، اسرار تجاری و سایر حقوق مالکیت معنوی است.
SOCAY حق تغییر در محصولات شرح داده شده در اینجا را بدون اطلاع از قبل حفظ می کند.
SOCAY هیچ تضمینی نمی دهد و هیچ گونه ضمانت و تعهداتی در مورد مناسب بودن محصولات خود برای هر هدف خاص ارائه نمی دهد و هرگونه مسئولیت را رد می کند.
پارامترهای مشخص شده در ورق اطلاعات SOCAY ممکن است از یک برنامه به برنامه دیگر متفاوت باشد و عملکرد واقعی ممکن است در طول زمان متفاوت باشد.تمام پارامترهای عملیاتی باید قبل از استفاده توسط متخصص فنی مشتری بررسی شوند..
تمام مسئولیت و مسئولیت برای عدم رعایت هر یک از مقررات این هشدار رد می شود.
