Name: دیود های TVS سری SOCAY 5000W 5KP برای محافظت از مدار
Brand: SOCAY
SKU: 5KP78A 5KP78CA
Rating: 4.5 (179 reviews)

امکانات گالری توضیحات محصول درخواست نقل قول

امکانات

مشخصات

ولتاژ ایستاده معکوس: 78.0 ولت

ولتاژ خرابی @It (حداقل): 86.70 ولت

ولتاژ شکست @ It (حداکثر): 95.80 ولت

جریان آزمایشی: 1 میلی آمپر

حداکثر ولتاژ بستن @Ipp: 126.0 ولت

حداکثر جریان پالس پیک: 39.68A

حداکثر نشتی معکوس@Vrwm: 5μA

برجسته کردن:

دیود های تلویزیون 5000 وات,دیود های TVS سری 5KP

5KP Series TVS Diodes

اطلاعات اولیه

محل منبع: شنژن، گوانگدونگ، چین

نام تجاری: SOCAY

گواهی: UL,REACH,RoHS,ISO

شماره مدل: 5KP78A 5KP78CA

سند: بروشور محصول PDF

پرداخت

زمان تحویل: 5 تا 8 روز کاری

گالری

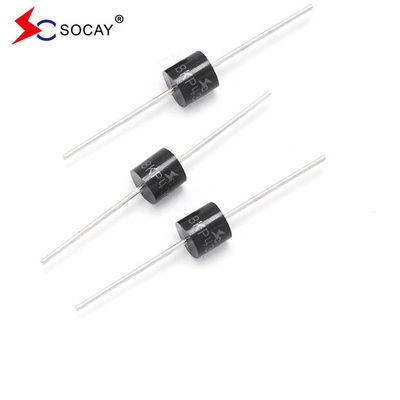

دیود های TVS سری SOCAY 5000W 5KP برای محافظت از مدار

توضیحات محصول

SOCAY 5000W سری 5KP TVS دیود برای محافظت از مدار

صفحه اطلاعات:5KP.pdf

5KP78A 5KP78CA مقدمه کوتاه:

The 5KP series is designed for the protection of sensitive electronic equipment from transient voltages caused by lightning and other transient voltage events that can be harmful to the equipment itself.

شماره بخش		عقب ایستادن ولتاژ V_R_WM (V)	تقسیم بندی ولتاژV_BR (V) @I_T		تست جریان من_T (mA)	حداکثر قفل کردن ولتاژ V_C (V) @I_PP	حداکثر قله نبض جریان من_PP(الف)	حداکثر عقب نشتمن_R (μA) @V_RWM
واحد	دو		MIN	مکس
5KP5.0A	5KP5.0CA	5.0	6.40	7.00	10	9.2	543.48	800
5KP6.0A	5KP6.0CA	6.0	6.67	7.37	10	10.3	485.44	800
5KP6.5A	5KP6.5CA	6.5	7.22	7.89	10	11.2	446.43	500
5KP7.0A	5KP7.0CA	7.0	7.78	8.60	10	12.0	416.67	200
5KP7.5A	5KP7.5CA	7.5	8.33	9.21	1	12.9	416.67	200
5KP8.0A	5KP8.0CA	8.0	8.89	9.83	1	13.6	367.65	50
5KP8.5A	5KP8.5ACA	8.5	9.44	10.40	1	14.4	347.22	20
5KP9.0A	5KP9.0CA	9.0	10.00	11.10	1	15.4	324.68	10
5KP10A	5KP10CA	10.0	11.10	12.30	1	17.0	294.12	5
5KP11A	5KP11CA	11.0	12.20	13.50	1	18.2	274.73	5
5KP12A	5KP12CA	12.0	13.30	14.70	1	19.9	251.26	5
5KP13A	5KP13CA	13.0	14.40	15.90	1	21.5	232.56	5
5KP14A	5KP14CA	14.0	15.60	17.20	1	23.2	215.52	5
5KP15A	5KP15CA	15.0	16.70	18.50	1	24.4	204.92	5
5KP16A	5KP16CA	16.0	17.80	19.70	1	26.0	192.31	5
5KP17A	5KP17CA	17.0	18.90	20.90	1	27.6	181.16	5
5KP18A	5KP18CA	18.0	20.00	22.10	1	29.2	171.23	5
5KP19A	5KP19CA	19.0	21.10	23.30	1	30.8	162.44	5
5KP20A	5KP20CA	20.0	22.20	24.50	1	32.4	154.32	5
5KP22A	5KP22CA	22.0	24.40	26.90	1	35.5	140.85	5
5KP24A	5KP24CA	24.0	26.70	29.50	1	38.9	128.53	5
5KP26A	5KP26CA	26.0	28.90	31.90	1	42.1	118.76	5
5KP28A	5KP28CA	28.0	31.10	34.40	1	45.4	110.13	5
5KP30A	5KP30CA	30.0	33.30	36.80	1	48.4	103.31	5
5KP33A	5KP33CA	33.0	36.70	40.60	1	53.3	93.81	5
5KP36A	5KP36CA	36.0	40.00	44.20	1	58.1	86.06	5
5KP40A	5KP40CA	40.0	44.40	49.10	1	64.5	77.52	5
5KP43A	5KP43CA	43.0	47.80	52.80	1	69.4	72.05	5
5KP45A	5KP45CA	45.0	50.00	55.30	1	72.7	68.78	5
5KP48A	5KP48CA	48.0	53.30	58.90	1	77.4	64.60	5
5KP51A	5KP51CA	51.0	56.70	62.70	1	82.4	60.68	5
5KP54A	5KP54CA	54.0	60.00	66.30	1	87.1	57.41	5
5KP58A	5KP58CA	58.0	64.40	71.20	1	93.6	53.42	5
5KP60A	5KP60CA	60.0	66.70	73.70	1	96.8	51.65	5
5KP64A	5KP64CA	64.0	71.10	78.60	1	103.0	48.54	5
5KP70A	5KP70CA	70.0	77.80	86.00	1	113.0	44.25	5
5KP75A	5KP75CA	75.0	83.30	92.10	1	121.0	41.32	5
5KP78A	5KP78CA	78.0	86.70	95.80	1	126.0	39.68	5
5KP80A	5KP80CA	80.0	88.80	97.60	1	129.6	38.58	5
5KP85A	5KP85CA	85.0	94.40	104.00	1	137.0	36.50	5

5KP78A 5KP78CA مشخصات:

u نشت کم

u یک جهت و دو جهت

u توانایی بسیار خوبی در چسباندن

u واکنش و پاسخ سریع

u مطابق با RoHS و بدون هالوجن

u IR معمولی کمتر از 5μA بالاتر از 12 ولت.

از سرب خالي

u P600 گره های تراشه ای شیشه ای بسته بندی شده

u دمای بالا: 260°C/40 ثانیه بر روی کلیمپ

u 5000W حداکثر قدرت با 10 × 1000μs موج شکل چرخه کار: 0.01%

u ضریب دمای حداکثر ΔVBR = 0.1% ×VBR@25°C× ΔT

u زمان پاسخ سریع: به طور معمول کمتر از 1.0 ps از 0 ولت تا VBR min.
بسته بندی پلاستیکی دارای سوختگی آزمایشگاهی 94V-0 است.
u شایع ترین نوع خرابی، شارژ کوتاه ناشی از ولتاژ بیش از حد یا جریان بیش از حد است.
u آزمایش موشک بر اساس JEDEC JESD201A جدول های 4a و 4c انجام می شود.
u IEC-61000-4-2 ESD 15kV ((هوا) ، 8kV (تماس)
uکابل های داده ای که با حفاظت ESD مطابق IEC 61000-4-2 محافظت می شوند
(IEC801-2)
u حفاظت EFT از خطوط داده مطابق IEC 61000-4-4
(IEC801-4)

5KP78A 5KP78CAکاربرد:

دستگاه های TVS برای محافظت از رابط های I/O، اتوبوس های VCC و سایر مدارهای حساس در کاربردهای صنعتی، رایانه ای، مخابراتی و الکترونیک مصرفی ایده آل هستند.

پارامتر	نماد	ارزش	واحد
پراکندگی قدرت پالس اوج با یک شکل موج 10/1000μs (شکل 1) ((یادداشت 1) ، (یادداشت 2)	P_PP_م	5000	وات
جریان پالس اوج با شکل موج 10/1000μs.	من_PP	جدول بعدی را ببینید	آمپر
پخش قدرت در بخارگر بی نهایت در T_L=75°C	P_{M ((AV}₎	8.0	وات
اوج جریان موج جلو، 8.3ms یک موج نیمه سینوس (تذکر 3)	من_FSM	500	آمپر
حداکثر ولتاژ لحظه ای جلو در 25A فقط برای یک جهت (توجه 4)	T_F	3.5/5.0	ولتاژ
اتصال کار و محدوده دمای ذخیره سازی.	T_J، T_STG	-55 تا +150	°C

يادداشت:

1پالس جریان غیر تکراری، بر اساس شکل 3 و بالاتر از TA = 25 ° C بر اساس شکل 2

2بر روی پد های مسی ۵٫۰ میلی متر × ۵٫۰ میلی متر (۰٫۰۳ میلی متر ضخامت) در هر ترمینال نصب شده است.

3.8.3ms تک نیمه سینوسایدال یا معادل موج مربع، چرخه کار = حداکثر 4 پالس در دقیقه

4VF < 3.5V برای VBR < 200V و VF < 6.5V برای VBR > 201V.

دیود های TVS سری SOCAY 5000W 5KP برای محافظت از مدار 0

دیود های TVS سری SOCAY 5000W 5KP برای محافظت از مدار 1

دیود های TVS سری SOCAY 5000W 5KP برای محافظت از مدار 2

SOCAY صاحب حقوق کپی رایت، مارک های تجاری، اختراعات مختلف، اسرار تجاری و سایر حقوق مالکیت معنوی است.
SOCAY حق دارد که در هر زمان بدون اطلاع قبلی در محصولات شرح داده شده در این مقاله تغییراتی ایجاد کند.
SOCAY هیچ گونه اظهارنظری یا تضمینی در مورد مناسب بودن محصولات خود برای هر هدف انجام نمی دهد و هرگونه مسئولیت را رد می کند.
پارامترهای مشخص شده در ورق اطلاعات SOCAY ممکن است از برنامه ای به برنامه ای متفاوت باشد. عملکرد واقعی ممکن است در طول زمان متفاوت باشد.تمام پارامترهای عملیاتی باید قبل از استفاده توسط متخصص فنی مشتری بررسی شوند..
تمام مسئوليت ها و مسئولیت ها براي عدم رعایت هرکدام از اين هشدارها رد مي شود.
