خانه /محصولات/دیودهای TVS/دیود های TVS سوئیچینگ سریع Socay DO-214AB 8.0SMDJ 8000W 14V Surface Mount عارضی ولتاژ سرکوب

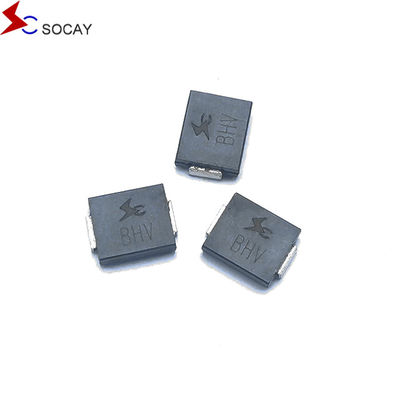

دیود های TVS سوئیچینگ سریع Socay DO-214AB 8.0SMDJ 8000W 14V Surface Mount عارضی ولتاژ سرکوب

500 عدد
MOQ
negotiable
قیمت
دیود های TVS سوئیچینگ سریع Socay DO-214AB 8.0SMDJ 8000W 14V Surface Mount عارضی ولتاژ سرکوب
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
کلمات کلیدی: دیودهای TVS
..: 14 ولت
Vbr@It (حداقل): 15.60 ولت
Vbr@It (حداکثر): 17.20 ولت
آی تی: 10 میلی آمپر
Vc@Ipp: 23.2V
Ipp: 348.28A
Ir@Vrwm: 200μA
محدوده دمای ذخیره سازی: -55 تا +150 ℃
برجسته کردن:

دیود های TVS سریع,8.0SMDJ14A دیود های تلویزیون,8.0SMDJ14A

,

8.0SMDJ14A TVS Diodes

,

8.0SMDJ14A
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: UL,REACH,RoHS,ISO
شماره مدل: 8.0SMDJ14A
سند: بروشور محصول PDF
پرداخت
جزئیات بسته بندی: قرقره نوار، فله
زمان تحویل: 1-3 هفته
توضیحات محصول

Socay TVS دیود های سوئیچینگ سریع DO-214AB 8.0SMDJ 8000W 14V Surface Mount Suppressor ولتاژ گذرا



صفحه اطلاعات:8.0SMDJ_v21071.pdf





وزن 00.007 اونس، 0.21 گرم

پرونده JEDEC DO-214AB پلاستیک قالب بندی شده بر روی گلاس پیوستن غیر فعال

قطب گرایی نوار رنگ نشان دهنده کاتود به جز دوقطبی است

ترمینال سیم های مسطح مته، قابل سولدر شدن بر اساس JESD22-B102D



روش انتخاب

1برای تعیین محصول مشتری، ولتاژ کار، پورت برنامه و سطح حفاظت مورد نیاز.

2مقدار VRWM دستگاه باید بیشتر یا برابر با ولتاژ کار عادی در مدار مشتری باشد.

3اطمینان حاصل کنید که مقدار ولتاژ VC ( ولتاژ کلیمپ) کمتر از ولتاژ حداکثر برای تراشه پشتی است.

4بسته دستگاه مناسب و قدرت بر اساس پورت برنامه و سطح حفاظت را انتخاب کنید.



توضیحات:

سری 8.0SMDJ به طور خاص برای محافظت از تجهیزات الکترونیکی حساس از ولتاژ گذرا ناشی از برق و سایر وقایع ولتاژ گذرا طراحی شده است.




شماره بخش علامت گذاری

عقب
ایستادن
ولتاژ VRWM (V)

تقسیم بندی
ولتاژ VBR (V)
@IT

تست
جریان
IT (mA)

حداکثر
قفل کردن
ولتاژ VC @IPP (V)

حداکثر
قله
نبض
IPP فعلی (A)

حداکثر
عقب
IR نشت
@VRWM (μA)
واحد دو واحد دو MIN مکس
8.0SMDJ14A 8.0SMDJ14CA 8PEG 8BEG 14 15.60 17.20 10 23.2 348.28 200
8.0SMDJ15A 8.0SMDJ15CA 8PEK 8BEK 15 16.70 18.50 1 24.4 331.15 100
8.0SMDJ16A 8.0SMDJ16CA 8PEM 8BEM 16 17.80 19.70 1 26.0 310.77 50
8.0SMDJ17A 8.0SMDJ17CA 8PEP 8BEP 17 18.90 20.90 1 27.6 292.75 20
8.0SMDJ18A 8.0SMDJ18CA 8PER 8BER 18 20.00 22.10 1 29.2 276.71 10
8.0SMDJ19A 8.0SMDJ19CA 8PET 8BET 19 21.10 23.30 1 30.8 262.51 10
8.0SMDJ20A 8.0SMDJ20CA 8PEV 8BEV 20 22.20 24.50 1 32.4 249.38 5
8.0SMDJ22A 8.0SMDJ22CA 8PEX 8BEX 22 24.40 26.90 1 35.5 227.61 5





ویژگی ها:

  • تراشه ی شیشه ای غیرفعال
  • نشت کم
  • واحد واحد و دو جهت
  • توانایی بسیار خوبی در چسباندن
  • ۸۰۰۰ وات توانایی حداکثر قدرت در 10 × 1000μs موج شکل نرخ تکرار ( چرخه کار):0.01 درصد
  • زمان پاسخ بسیار سریع
  • تطابق با RoHS







کاربردها:

دستگاه های TVS برای حفاظت از رابط های I/O، VCC bus و سایر مدارهای آسیب پذیر مورد استفاده در ارتباطات مخابراتی، کامپیوتر، صنعتی و مصرف کننده بسیار مناسب هستند.



حداکثر قدرت (TA=25°C مگر اینکه خلاف آن ذکر شده باشد)

پارامتر نماد ارزش واحد
پراکندگی قدرت پالس اوج با یک شکل موج 10/1000μs (شکل 1) ((یادداشت 1) ، (یادداشت 2) PPPM 8000 وات
جریان پالس اوج با شکل موج 10/1000μs. منPP جدول بعدی را ببینید آمپر
پخش قدرت در بخارگر بی نهایت در TL=75°C PM ((AV) 6.5 وات
اوج جریان موج جلو، 8.3ms یک موج نیمه سینوس (تذکر 3) منFSM 300 آمپر
حداکثر ولتاژ لحظه ای جلو در 25A فقط برای یک جهت (توجه 4) VF 3.5/5.0 ولتاژ
اتصال کار و محدوده دمای ذخیره سازی. TJ، TSTG -55 تا +150 °C

يادداشت:

1پالس جریان غیر تکراری، بر اساس شکل 3 و بالاتر از TA= 25 درجه سانتیگراد در شکل 2.

2. نصب شده بر روی 5.0mm x 5.0mm (0.03mm ضخیم) پد های مس به هر ترمینال.

3. 8.3ms تک نیمه موج سینوس، یا موج معادل مربع، چرخه کار = حداکثر 4 پالس در دقیقه

4. VF< 3.5V برای VBR< 200 ولت و VF< 6.5V برای VBR> 201 ولت





دیود های TVS سوئیچینگ سریع Socay DO-214AB 8.0SMDJ 8000W 14V Surface Mount عارضی ولتاژ سرکوب 0

دیود های TVS سوئیچینگ سریع Socay DO-214AB 8.0SMDJ 8000W 14V Surface Mount عارضی ولتاژ سرکوب 1

دیود های TVS سوئیچینگ سریع Socay DO-214AB 8.0SMDJ 8000W 14V Surface Mount عارضی ولتاژ سرکوب 2



دیود های TVS سوئیچینگ سریع Socay DO-214AB 8.0SMDJ 8000W 14V Surface Mount عارضی ولتاژ سرکوب 3



دیود های TVS سوئیچینگ سریع Socay DO-214AB 8.0SMDJ 8000W 14V Surface Mount عارضی ولتاژ سرکوب 4



دیود های TVS سوئیچینگ سریع Socay DO-214AB 8.0SMDJ 8000W 14V Surface Mount عارضی ولتاژ سرکوب 5

دیود های TVS سوئیچینگ سریع Socay DO-214AB 8.0SMDJ 8000W 14V Surface Mount عارضی ولتاژ سرکوب 6

دیود های TVS سوئیچینگ سریع Socay DO-214AB 8.0SMDJ 8000W 14V Surface Mount عارضی ولتاژ سرکوب 7







سوالات عمومی

سوال1: ميتونم يه سفارش نمونه درخواست کنم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم. نمونه های مخلوط نیز قابل قبول است.

سوال2: زمان تحویل چقدر است؟
A: تولید نمونه 1 روز طول می کشد در حالی که تولید انبوه 1-2 هفته طول می کشد برای مقادیر سفارش بیش از

سوال سوم: شما MOQ دارید؟
A: MOQ بستگی به نوع محصول، 1pc برای چک نمونه در دسترس است

سوال ۴: کالا چگونه ارسال می شود و زمان تحویل تخمین زده شده چیست؟
A: ما معمولا از DHL، UPS، FedEx یا TNT برای حمل و نقل استفاده می کنیم، با زمان تحویل تخمین زده شده 3-5 روز. حمل و نقل هوایی و دریایی نیز در دسترس است.

سوال پنجم: چطوري يه سفارش رو اجرا کنيم؟
A: ابتدا به ما اجازه دهید نیازهای خود را و یا درخواست خود را بدانید.
دوم ما با توجه به الزامات شما یا پیشنهادات ما نقل قول می کنیم.
سوم اینکه مشتری نمونه ها رو تایید می کنه و برای سفارش رسمی سپری می کنه
چهارمین ما تولید را ترتیب می دهیم.

س6: آیا شما برای محصولات خود تضمین می کنید؟
A: بله، ما 2-5 سال گارانتی را برای تمام محصولات خود ارائه می دهیم.
