Name: دیودهای Socay TVS SMF سری SOD-123 78CA دیودهای محافظت از مدار 78V 220W سرکوب کننده ولتاژ گذرا
Brand: Socay
SKU: SMF78CA
Rating: 4.5 (180 reviews)

امکانات گالری توضیحات محصول درخواست نقل قول

امکانات

مشخصات

نوع بسته SMF78CA: SOD-123

SMF78CA VRWM ولتاژ ایستاده معکوس: 78.0

ولتاژ خرابی SMF78CA VBR(V) @IT MIN: 86.70

SMF78CA ولتاژ وقفه VBR ((V) @IT MAX: 95.80

SMF78CA TestCurrentIT (mA): 1

SMF78CA حداکثر ولتاژ قفل VC@IPP (V): 126.0

SMF78CA MaximumPeak Pulse CurrentIPP (A): 1.59

SMF78CA حداکثر نشت معکوس IR @VRWM (μA): 1

برجسته کردن:

220W فشار فراینده,دیود های SMF78CA TVS,SMF78CA

SMF78CA TVS Diodes

SMF78CA

اطلاعات اولیه

محل منبع: شنژن، گوانگدونگ، چین

نام تجاری: Socay

گواهی: UL,REACH,RoHS,ISO

شماره مدل: SMF78CA

سند: بروشور محصول PDF

پرداخت

زمان تحویل: 5 تا 8 روز کاری

گالری

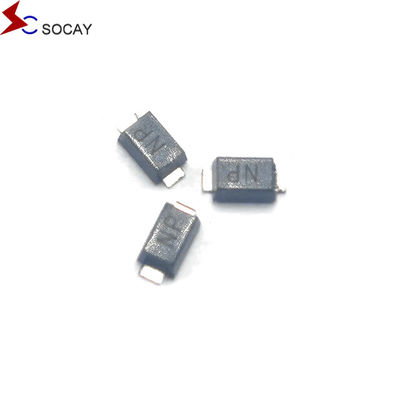

دیودهای Socay TVS SMF سری SOD-123 78CA دیودهای محافظت از مدار 78V 220W سرکوب کننده ولتاژ گذرا

توضیحات محصول

دیود های Socay TVS SMF سری SOD-123 78CA دیود های محافظت از مدار 78V 220W سطح نصب فشار فراینده

صفحه اطلاعات:SMF سری_v2211.1.pdf

SMF78CA توضیحات:
سرکوب کننده ولتاژ گذرا سری SMF یک دستگاه نیمه هادی با قابلیت جذب موج است، زمان پاسخ آن بسیار سریع است، تا سطح زیر نانوسکنپس هنگامی که مدار یک شوک فوری با انرژی بالا دریافت می کند، می تواند این انرژی را سرکوب کند.، با جذب کلیمپ های فوري جریان بالا و ولتاژ بالا از مدار، نتیجه نهایی حفاظت از تجهیزات یا مدار پشت آن است.

شماره بخش		علامت گذاری		عقب ایستادن ولتاژ VRWM (V)	تقسیم بندی ولتاژ VBR (V) @IT		تست جریان IT (mA)	حداکثر قفل کردن ولتاژ VC @IPP (V)	حداکثر قله نبض IPP فعلی (A)	حداکثر عقب IR نشت @VRWM (μA)
واحد	دو	واحد	دو	عقب ایستادن ولتاژ VRWM (V)	MIN	مکس	تست جریان IT (mA)	حداکثر قفل کردن ولتاژ VC @IPP (V)	حداکثر قله نبض IPP فعلی (A)	حداکثر عقب IR نشت @VRWM (μA)
SMF5.0A	SMF5.0CA	FE	KE	5.0	6.40	7.00	10	9.2	21.74	400
SMF6.0A	SMF6.0CA	FG	کیلوگرم	6.0	6.67	7.37	10	10.3	19.42	400
SMF6.5A	SMF6.5CA	FK	KK	6.5	7.22	7.98	10	11.2	17.86	200
SMF7.0A	SMF7.0CA	FM	KM	7.0	7.78	8.60	10	12.0	16.67	100
SMF7.5A	SMF7.5CA	FP	KP	7.5	8.33	9.21	1	12.9	15.50	50
SMF8.0A	SMF8.0CA	FR	KR	8.0	8.89	9.83	1	13.6	14.71	25
SMF8.5A	SMF8.5CA	FT	KT	8.5	9.44	10.40	1	14.4	13.89	10
SMF9.0A	SMF9.0CA	FV	KV	9.0	10.00	11.10	1	15.4	12.99	5
SMF10A	SMF10CA	ارز خارجی	KX	10.0	11.10	12.30	1	17.0	11.76	2.5
SMF11A	SMF11CA	FZ	KZ	11.0	12.20	13.50	1	18.2	10.99	2.5
SMF12A	SMF12CA	اون	LE	12.0	13.30	14.70	1	19.9	10.05	2.5
SMF13A	SMF13CA	HG	LG	13.0	14.40	15.90	1	21.5	9.30	1
SMF14A	SMF14CA	هانگ کانگ	LK	14.0	15.60	17.20	1	23.2	8.62	1
SMF15A	SMF15CA	HM	LM	15.0	16.70	18.50	1	24.4	8.20	1
SMF16A	SMF16CA	HP	LP	16.0	17.80	19.70	1	26.0	7.69	1
SMF17A	SMF17CA	منابع انسانی	LR	17.0	18.90	20.90	1	27.6	7.25	1
SMF18A	SMF18CA	HT	LT	18.0	20.00	22.10	1	29.2	6.85	1
SMF19A	SMF19CA	HB	LB	19.0	21.10	23.30	1	30.6	6.54	1
SMF20A	SMF20CA	HV	LV	20.0	22.20	24.50	1	32.4	6.17	1
SMF22A	SMF22CA	HX	LX	22.0	24.0	26.90	1	35.5	5.63	1
SMF24A	SMF24CA	HZ	LZ	24.0	26.70	29.50	1	38.9	5.14	1
SMF26A	SMF26CA	JE	من	26.0	28.90	31.90	1	42.1	4.75	1
SMF28A	SMF28CA	JG	MG	28.0	31.10	34.40	1	45.4	4.41	1
SMF30A	SMF30CA	جی کی	MK	30.0	33.30	36.80	1	48.4	4.13	1
SMF33A	SMF33CA	جی ام	ام ام	33.0	36.70	40.60	1	53.3	3.75	1
SMF36A	SMF36CA	JP	MP	36.0	40.00	44.20	1	58.1	3.44	1
SMF40A	SMF40CA	JR	MR	40.0	44.40	49.10	1	64.5	3.10	1
SMF43A	SMF43CA	جی تی	MT	43.0	47.80	52.80	1	69.4	2.88	1
SMF45A	SMF45CA	شرکت های مشترک	MV	45.0	50.00	55.30	1	72.7	2.75	1
SMF48A	SMF48CA	JX	MX	48.0	53.0	58.90	1	77.4	2.58	1
SMF51A	SMF51CA	JZ	MZ	51.0	56.70	62.70	1	82.4	2.43	1
SMF54A	SMF54CA	XE	شمال	54.0	60.00	66.30	1	87.1	2.30	1
SMF58A	SMF58CA	XG	NG	58.0	64.40	71.20	1	93.6	2.14	1
SMF60A	SMF60CA	XK	NK	60.0	66.70	73.70	1	96.8	2.07	1
SMF64A	SMF64CA	XM	NM	64.0	71.10	78.60	1	103.0	1.94	1
SMF70A	SMF70CA	XP	NP	70.0	77.80	86.00	1	113.0	1.77	1
SMF75A	SMF75CA	XR	NR	75.0	83.30	92.10	1	121.0	1.65	1
SMF78A	SMF78CA	XT	NT	78.0	86.70	95.80	1	126.0	1.59	1
SMF80A	SMF80CA	XB	توجه:	80.0	88.80	97.60	1	129.0	1.55	1
SMF85A	SMF85CA	XV	NV	85.0	94.40	104.00	1	137.0	1.46	1

مشخصات SMF78CA:

میزان نشت کم
واحد یک جهت و دو جهت
شیشه های غیرفعال برای اتصال شیشه
اندکتیویتی پایین
قدرت گرفتن و کنترل عالی
مِت تِن - بدون سرب
مطابق با RoHS و بدون هالوجن
سازگاری با بسته استاندارد صنعتی SOD-123 - SOD-123
طراحی شده برای بهینه سازی فضای صفحه در کاربردهای نصب شده بر روی سطح
200W توانایی حداکثر قدرت در 10 × 1000μs موج شکل تکرار نرخ ( چرخه کار): 0.01% چرخه کار
پاسخ سریع: معمولا کمتر از 1.0ps از 0V تا VBRmin
جوش در دمای بالا: 260°C/40 ثانیه در کلیمپ ها
ضریب حداکثر دمای معمولی ΔVBR = 0.1% × VBR@25°C×ΔT
بسته بندي هاي پلاستيکي قابل اشتعاليت 94V-0 توسط آزمايشگاه بيمه داران هستند.
یک حالت شکست معمولی، شارژ کوتاه ناشی از ولتاژ بیش از حد یا جریان بیش از حد است.
آزمایش موشک با توجه به JEDEC JESD201A جدول 4a و 4c انجام می شود.
IEC-61000-4-2 ESD 15kV ((هوا) ، 8kV (تماس)
IEC 61000-4-2 (IEC801-2) حفاظت ESD از خطوط داده
IEC 61000-4-4 (IEC801-4) حفاظت از خط داده EFT

SMF78CA برنامه های کاربردی:
دستگاه های TVS برای محافظت از رابط های I/O، اتوبوس های VCC و سایر مدارهای محافظت استفاده شده در مخابرات، کامپیوتر، مصرف کننده،و کاربردهای صنعتی که مستعد حمله هستند.
