Name: دیود های Socay TVS SMF سری 5V 220W SOD-123 Surface Mount Suppressors ولتاژ گذرا
Brand: Socay
SKU: SMF5.0A
Rating: 4.6 (127 reviews)

دیود های Socay TVS SMF سری 5V 220W SOD-123 Surface Mount Suppressors ولتاژ گذرا

5000 عدد

MOQ

negotiable

قیمت

امکانات گالری توضیحات محصول درخواست نقل قول

امکانات

مشخصات

SMF5.0A نوع بسته: SOD-123

SMF5.0A VRWM با ولتاژ ایستادگی معکوس: 5.0

SMF5.0A ولتاژ وقفه VBR ((V) @IT MIN: 6.40

SMF5.0A ولتاژ وقفه VBR ((V) @IT MAX: 7.00

SMF5.0A آزمونCurrentIT (mA): 10

SMF5.0A حداکثر ولتاژ قفل VC@IPP (V): 9.2

SMF5.0A MaximumPeak Pulse CurrentIPP (A): 21.74

SMF5.0A حداکثر نشت معکوس IR @VRWM (μA): 400

برجسته کردن:

SMF5.0A,دیود های SMF5.0A TVS,دیودهای TVS نصب شده روی سطح

SMF5.0A TVS Diodes

Surface Mount TVS Diodes

اطلاعات اولیه

محل منبع: شنژن، گوانگدونگ، چین

نام تجاری: Socay

گواهی: UL,REACH,RoHS,ISO

شماره مدل: SMF5.0A

سند: بروشور محصول PDF

پرداخت

زمان تحویل: 5 تا 8 روز کاری

گالری

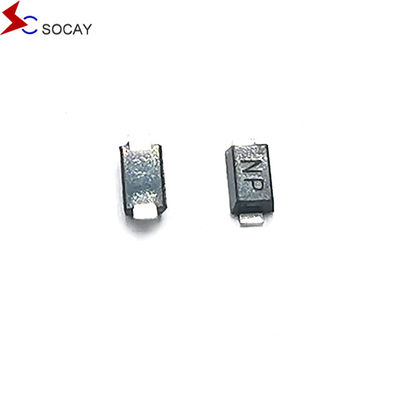

دیود های Socay TVS SMF سری 5V 220W SOD-123 Surface Mount Suppressors ولتاژ گذرا

توضیحات محصول

دیود های Socay TVS SMF سری 5V 220W SOD-123 Surface Mount Suppressors ولتاژ گذرا

صفحه اطلاعات:SMF سری_v2211.1.pdf

SMF5.0A توضیحات:

The SMF Series Transient Voltage Suppressors are designed to protect sensitive electronic equipment from transient voltages caused by lightning and other transient voltage events that can damage electronic equipment and interfere with normal use of the equipment.

شماره بخش		علامت گذاری		عقب ایستادن ولتاژ VRWM (V)	تقسیم بندی ولتاژ VBR (V) @IT		تست جریان IT (mA)	حداکثر قفل کردن ولتاژ VC @IPP (V)	حداکثر قله نبض IPP فعلی (A)	حداکثر عقب IR نشت @VRWM (μA)
واحد	دو	واحد	دو	عقب ایستادن ولتاژ VRWM (V)	MIN	مکس	تست جریان IT (mA)	حداکثر قفل کردن ولتاژ VC @IPP (V)	حداکثر قله نبض IPP فعلی (A)	حداکثر عقب IR نشت @VRWM (μA)
SMF5.0A	SMF5.0CA	FE	KE	5.0	6.40	7.00	10	9.2	21.74	400
SMF6.0A	SMF6.0CA	FG	کیلوگرم	6.0	6.67	7.37	10	10.3	19.42	400
SMF6.5A	SMF6.5CA	FK	KK	6.5	7.22	7.98	10	11.2	17.86	200
SMF7.0A	SMF7.0CA	FM	KM	7.0	7.78	8.60	10	12.0	16.67	100
SMF7.5A	SMF7.5CA	FP	KP	7.5	8.33	9.21	1	12.9	15.50	50
SMF8.0A	SMF8.0CA	FR	KR	8.0	8.89	9.83	1	13.6	14.71	25
SMF8.5A	SMF8.5CA	FT	KT	8.5	9.44	10.40	1	14.4	13.89	10
SMF9.0A	SMF9.0CA	FV	KV	9.0	10.00	11.10	1	15.4	12.99	5
SMF10A	SMF10CA	ارز خارجی	KX	10.0	11.10	12.30	1	17.0	11.76	2.5
SMF11A	SMF11CA	FZ	KZ	11.0	12.20	13.50	1	18.2	10.99	2.5
SMF12A	SMF12CA	اون	LE	12.0	13.30	14.70	1	19.9	10.05	2.5
SMF13A	SMF13CA	HG	LG	13.0	14.40	15.90	1	21.5	9.30	1
SMF14A	SMF14CA	هانگ کانگ	LK	14.0	15.60	17.20	1	23.2	8.62	1
SMF15A	SMF15CA	HM	LM	15.0	16.70	18.50	1	24.4	8.20	1
SMF16A	SMF16CA	HP	LP	16.0	17.80	19.70	1	26.0	7.69	1
SMF17A	SMF17CA	منابع انسانی	LR	17.0	18.90	20.90	1	27.6	7.25	1
SMF18A	SMF18CA	HT	LT	18.0	20.00	22.10	1	29.2	6.85	1
SMF19A	SMF19CA	HB	LB	19.0	21.10	23.30	1	30.6	6.54	1
SMF20A	SMF20CA	HV	LV	20.0	22.20	24.50	1	32.4	6.17	1
SMF22A	SMF22CA	HX	LX	22.0	24.0	26.90	1	35.5	5.63	1
SMF24A	SMF24CA	HZ	LZ	24.0	26.70	29.50	1	38.9	5.14	1
SMF26A	SMF26CA	JE	من	26.0	28.90	31.90	1	42.1	4.75	1

SMF5.0A مشخصه:

نشت کم
واحد یک جهت و دو جهت
شیشه های گسیخته شده
استحکام کم
توانایی بسیار خوبی برای فشار دادن
مَت، بدون سرب
مطابق با RoHS و بدون هالوجن
سازگار با بسته استاندارد صنعتی SOD-123
برای بهینه سازی فضای صفحه در کاربردهای نصب سطح
200W قابلیت حداکثر قدرت در 10 × 1000μs موج شکل نرخ تکرار (سائیکل کار):0.01 درصد
زمان پاسخ سریع: معمولا کمتر از 1.0ps از 0 ولت تا VBR دقیقه
جوشاندن در دمای بالا: 260°C/40 ثانیه در ترمینال ها
ضریب حداکثر دمای معمولی ΔVBR = 0.1% × VBR@25°C×ΔT
بسته بندی پلاستیکی دارای درجه قابل احتراق آزمایشگاه Underwriters 94V-0 است
یک حالت شکست معمولی یک مدار کوتاه ناشی از ولتاژ بیش از حد یا جریان بیش از حد است.
آزمایش موشک با توجه به JEDEC JESD201A جدول 4a و 4c انجام می شود.
IEC-61000-4-2 ESD 15kV ((هوا) ، 8kV (تماس)
IEC 61000-4-2 (IEC801-2) حفاظت ESD از خطوط داده
IEC 61000-4-4 (IEC801-4) حفاظت از خط داده EFT

SMF5.0A کاربردها:

دستگاه های TVS برای محافظت از رابط های I/O، اتوبوس های VCC و سایر مدارهای محافظت شده مورد استفاده در ارتباطات مخابراتی، کامپیوتر، مصرف کنندگان و کاربردهای صنعتی که در معرض حمله هستند، ایده آل هستند.
