Name: SOCAY TVS دیود15000W 28V محوری سرب ولتاژ موقت سرکوب کننده 15KPA سری
Brand: Socay
SKU: 15KPA28A
Rating: 4.6 (188 reviews)

امکانات گالری توضیحات محصول درخواست نقل قول

امکانات

مشخصات

ولتاژ خاموش 15KPA28A معکوس: 28 ولت

15KPA28A شکستن ولتاژ@این دقیقه: 31.28 ولت

15KPA28A BreakdownVoltage@It max (طاقت قطع و ولتاژ بالا): 34.24 ولت

15KPA28A جریان آزمایش: 5 میلی آمپر

15KPA28A حداکثر ولتاژ قفل @IPP: 47.5 ولت

حداکثر جریان پالس حداکثر 15KPA28A: 317.9A

15KPA28A حداکثر نشت معکوس@VRM: 25μA

اطلاعات اولیه

محل منبع: شنژن، گوانگدونگ، چین

نام تجاری: Socay

گواهی: UL,REACH,RoHS,ISO

شماره مدل: 15KPA28A

سند: بروشور محصول PDF

پرداخت

زمان تحویل: 5 تا 8 روز کاری

گالری

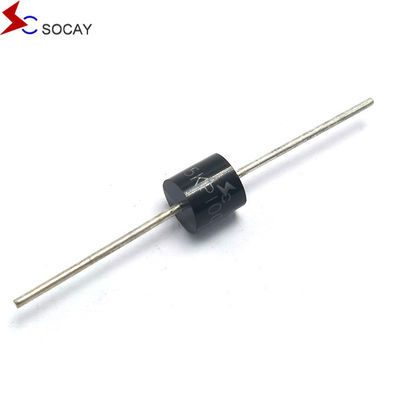

SOCAY TVS دیود15000W 28V محوری سرب ولتاژ موقت سرکوب کننده 15KPA سری

توضیحات محصول

SOCAY TVS دیود15000W 28V محوری سرب ولتاژ موقت سرکوب کننده 15KPA سری

15KPA28A DATASHEET:15KPA.pdf

15KPA28Aتوضیحات:

سری 15KPA برای محافظت از تجهیزات الکترونیکی حساس از ولتاژ موقت ناشی از برق و سایر وقایع ولتاژ موقت طراحی شده است.

شماره بخش		عقب ایستادن ولتاژ V_R_WM (V)	تقسیم بندی ولتاژV_BR (V) @I_T		تست جریان من_T (mA)	حداکثر قفل کردن ولتاژ V_C (V) @I_PP	حداکثر قله نبض جریان من_PP(الف)	حداکثر عقب نشتمن_R (μA) @V_RWM
واحد	دو		MIN	مکس
15KPA17A	15KPA17CA	17	18.99	20.79	50	29.3	515.4	5000
15KPA18A	15KPA18CA	18	20.11	22.01	50	30.9	488.7	5000
15KPA20A	15KPA20CA	20	22.34	24.46	20	34.3	440.2	1500
15KPA22A	15KPA22CA	22	24.57	26.91	10	37.1	407.0	500
15KPA24A	15KPA24CA	24	26.81	29.35	5	40.7	371.0	150
15KPA26A	15KPA26CA	26	29.04	31.80	5	44.0	343.2	50
15KPA28A	15KPA28CA	28	31.28	34.24	5	47.5	317.9	25
15KPA30A	15KPA30CA	30	33.51	36.70	5	50.7	297.8	15
15KPA33A	15KPA33CA	33	36.90	40.40	5	54.7	276.1	2

15KPA28Aویژگی ها:

اتصال شیشه ای در بسته P600
نشت کم
واحد واحد و دو جهت
قابلیت چسباندن عالی است
15000W توان اوج در 10 × 1000μs شکل موج تکرار
نرخ ( چرخه کاری):0.01 درصد
زمان پاسخ سریع: معمولا کمتر از 1.0ps از 0 ولت تا VBR دقیقه
IR معمولی کمتر از 2μA بالاتر از 40V
جوشاندن در دمای بالا: 260°C/40 ثانیه در ترمینال ها
ضریب حداکثر دمای معمولی ΔVBR = 0.1% ×VBR@25°C×ΔT
بسته بندی پلاستیکی با درجه قابل اشتعال آزمایشگاه های بیمه 94V-0.
پوشش بدون سرب از قلع مات
غیر هالوجن و سازگار با RoHS
علل رایج خرابی، ولتاژ یا جریان بیش از مقادیر مشخص شده است.
آزمایش موشک مطابق با جدول های 4a و 4c JEDEC JESD201A انجام شد.
IEC-61000-4-2 ESD 15kV ((هوا) ، 8kV (تماس)
حفاظت ESD از خطوط داده مطابق با IEC 61000-4-2 ((IEC801-2)
حفاظت EFT خطوط داده مطابق با IEC 61000-4-4 ((IEC801-4)

15KPA28A کاربرد:

دستگاه های TVS برای محافظت از رابط های I / O ، اتوبوس های VCC و سایر مدارهای آسیب پذیر مورد استفاده در ارتباطات مخابراتی ، کامپیوتر ، صنعتی و برنامه های الکترونیکی مصرفی ایده آل هستند.

پارامتر	نماد	ارزش	واحد
پراکندگی قدرت پالس اوج با یک شکل موج 10/1000μs (شکل 1) ((یادداشت 1) ، (یادداشت 2)	P_PP_م	15000	وات
جریان پالس اوج با شکل موج 10/1000μs.	من_PP	جدول بعدی را ببینید	آمپر
پخش قدرت در بخارگر بی نهایت در T_L=75°C	P_{M ((AV}₎	8.0	وات
اوج جریان موج جلو، 8.3ms یک موج نیمه سینوس (تذکر 3)	من_FSM	500	آمپر
اتصال کار و محدوده دمای ذخیره سازی.	T_J، T_STG	-55 تا +150	°C

SOCAY TVS دیود15000W 28V محوری سرب ولتاژ موقت سرکوب کننده 15KPA سری 0

SOCAY TVS دیود15000W 28V محوری سرب ولتاژ موقت سرکوب کننده 15KPA سری 1

SOCAY TVS دیود15000W 28V محوری سرب ولتاژ موقت سرکوب کننده 15KPA سری 2

SOCAY TVS دیود15000W 28V محوری سرب ولتاژ موقت سرکوب کننده 15KPA سری 3

SOCAY TVS دیود15000W 28V محوری سرب ولتاژ موقت سرکوب کننده 15KPA سری 4
