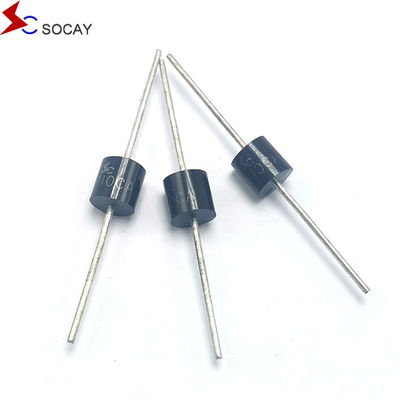

SOCAY TVS دیود 15KPA سری محوری سرب ولتاژ موقت سرکوب 15000W

SOCAY TVS دیود 15KPA سری محوری سرب ولتاژ موقت سرکوب 15000W

صفحه اطلاعات 15KPA18CA:15KPA.pdf

توضیحات:

سری 15KPA به طور خاص برای محافظت از تجهیزات الکترونیکی حساس از ولتاژ های گذرا ناشی از برق و سایر وقایع ولتاژ گذرا طراحی شده است.

ویژگی ها:

• اتصال تراشه ای غیرفعال شیشه ای در بسته P600
• نشت کم
• واحد واحد و دو جهت
• توانایی بسیار خوبی در چسباندن
• 15000W توان اوج در 10 × 1000μs شکل موج تکرار
  نرخ ( چرخه کاری):0.01 درصد
• زمان پاسخ سریع: معمولا کمتر از 1.0ps از 0 ولت تا VBR دقیقه
• IR معمولی کمتر از 2μA بالاتر از 40V
• جوشاندن در دمای بالا: 260°C/40 ثانیه در ترمینال ها
• ضریب حداکثر دمای معمولی ΔVBR = 0.1% ×VBR@25°C×ΔT
• بسته پلاستيکي داراي سوختگي آزمايشگاهي 94V-0
• قلع مات بدون سرب
• آزاد از هالوجن و سازگار با RoHS
• حالت شکست معمول کوتاه از ولتاژ بیش از حد مشخص شده یا جریان
• آزمایش موشک بر اساس JEDEC JESD201A بر اساس جدول 4a و 4c آن انجام می شود.
• IEC-61000-4-2 ESD 15kV ((هوا) ، 8kV (تماس)
• حفاظت ESD از خطوط داده مطابق با IEC 61000-4-2 ((IEC801-2)
• حفاظت EFT خطوط داده مطابق با IEC 61000-4-4 ((IEC801-4)

کاربردها:

دستگاه های TVS برای محافظت از رابط های I / O ، Bus VCC و سایر مدارهای آسیب پذیر مورد استفاده در ارتباطات مخابراتی ، کامپیوتر ، برنامه های الکترونیکی صنعتی و مصرفی ایده آل هستند.
