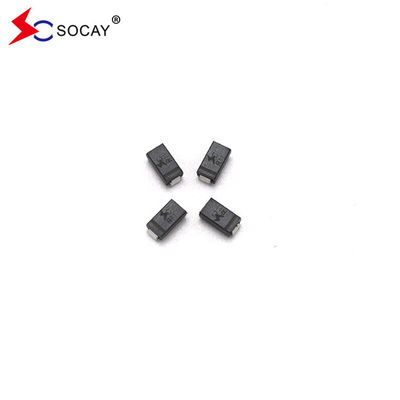

دیود های Socay TVS 400w 22V سطح نصب فشار فراینده SMAJ22A SMC
صفحه اطلاعات:SMAJ_v22071.pdf
مقدمه کوتاه:
سری SMAJ برای محافظت از تجهیزات الکترونیکی از ولتاژ های گذرا به دلیل رعد و برق و سایر وقایع ولتاژ گذرا طراحی شده است.
کاربرد:
دستگاه های TVS برای محافظت از رابط های I / O ، VCC bus و سایر مدارهای آسیب پذیر مورد استفاده در برنامه های الکترونیکی مخابراتی ، رایانه ای ، صنعتی و مصرفی مناسب هستند.
| شماره بخش |
مرکینگ |
حالت ایستادن معکوس
ولتاژ VRWM ((V) |
ولتاژ قطع VBR (V)
@IT |
تست
جریان
IT ((mA)
|
حداکثر
قفل کردن
ولتاژ VC @IPP (V) |
حداکثر
قله
جریان پالس
IPP (A) |
حداکثر
IR @VRWM (μA) |
| واحد |
دو |
واحد |
دو |
MIN |
مکس |
| SMAJ45A |
SMAJ45CA |
رزومه |
YV |
45.0 |
50.00 |
55.30 |
1 |
72.7 |
5.50 |
5 |
| SMAJ48A |
SMAJ48CA |
CX |
YX |
48.0 |
53.30 |
58.90 |
1 |
77.4 |
5.17 |
5 |
| SMAJ51A |
SMAJ51CA |
CZ |
YZ |
51.0 |
56.70 |
62.70 |
1 |
82.4 |
4.85 |
5 |
| SMAJ54A |
SMAJ54CA |
RE |
ZE |
54.0 |
60.00 |
66.30 |
1 |
87.1 |
4.59 |
5 |
| SMAJ58A |
SMAJ58CA |
RG |
ZG |
58.0 |
64.40 |
71.20 |
1 |
93.6 |
4.27 |
5 |
| SMAJ60A |
SMAJ60CA |
RK |
ZK |
60.0 |
66.70 |
73.70 |
1 |
96.8 |
4.13 |
5 |
| SMAJ64A |
SMAJ64CA |
RM |
ZM |
64.0 |
71.10 |
78.60 |
1 |
103.0 |
3.88 |
5 |
| SMAJ70A |
SMAJ70CA |
RP |
ZP |
70.0 |
77.80 |
86.00 |
1 |
113.0 |
3.54 |
5 |
| SMAJ75A |
SMAJ75CA |
RR |
ZR |
75.0 |
83.30 |
92.10 |
1 |
121.0 |
3.31 |
5 |
| SMAJ78A |
SMAJ78CA |
NT1 کاربری |
ZT |
78.0 |
86.70 |
95.80 |
1 |
126.0 |
3.17 |
5 |
| SMAJ80A |
SMAJ80CA |
RB |
ZB |
80.0 |
88.80 |
97.60 |
1 |
129.6 |
3.09 |
5 |
| SMAJ85A |
SMAJ85CA |
راننده |
ZV |
85.0 |
94.40 |
104.00 |
1 |
137.0 |
2.92 |
5 |
| SMAJ90A |
SMAJ90CA |
RX |
ZX |
90.0 |
100.00 |
111.00 |
1 |
146.0 |
2.74 |
5 |
| SMAJ100A |
SMAJ100CA |
RZ |
ZZ |
100.0 |
111.00 |
123.00 |
1 |
162.0 |
2.47 |
5 |
| SMAJ110A |
SMAJ110CA |
SE |
VE |
110.0 |
122.00 |
135.00 |
1 |
177.0 |
2.26 |
5 |
| SMAJ120A |
SMAJ120CA |
SG |
VG |
120.0 |
133.00 |
147.00 |
1 |
193.0 |
2.07 |
5 |
| SMAJ130A |
SMAJ130CA |
SK |
VK |
130.0 |
144.00 |
159.00 |
1 |
209.0 |
1.91 |
5 |
| SMAJ140A |
SMAJ140CA |
SB |
VB |
140.0 |
155.00 |
171.00 |
1 |
226.8 |
1.76 |
5 |
| SMAJ150A |
SMAJ150CA |
SM |
VM |
150.0 |
167.00 |
185.00 |
1 |
243.0 |
1.65 |
5 |
| SMAJ160A |
SMAJ160CA |
SP |
معاون رئیس جمهور |
160.0 |
178.00 |
197.00 |
1 |
259.0 |
1.54 |
5 |
| SMAJ170A |
SMAJ170CA |
SR |
VR |
170.0 |
189.00 |
209.00 |
1 |
275.0 |
1.45 |
5 |
| SMAJ180A |
SMAJ180CA |
ST |
VT |
180.0 |
201.00 |
220.00 |
1 |
291.6 |
1.37 |
5 |
| SMAJ190A |
SMAJ190CA |
SV |
VV |
190.0 |
211.00 |
232.00 |
1 |
307.8 |
1.30 |
5 |
| SMAJ200A |
SMAJ200CA |
SW |
فولکس واگن |
200.0 |
224.00 |
247.00 |
1 |
324.0 |
1.23 |
5 |
| SMAJ220A |
SMAJ220CA |
SX |
VX |
220.0 |
246.00 |
272.00 |
1 |
356.0 |
1.12 |
5 |
| SMAJ250A |
SMAJ250CA |
SZ |
VZ |
250.0 |
279.00 |
309.00 |
1 |
405.0 |
0.99 |
5 |
| SMAJ300A |
SMAJ300CA |
DE |
اون |
300.0 |
335.00 |
371.00 |
1 |
486.0 |
0.82 |
5 |
| SMAJ350A |
SMAJ350CA |
د.ج. |
HG |
350.0 |
391.00 |
432.00 |
1 |
567.0 |
0.71 |
5 |
| SMAJ400A |
SMAJ400CA |
DK |
هانگ کانگ |
400.0 |
447.00 |
494.00 |
1 |
648.0 |
0.62 |
5 |
| SMAJ440A |
SMAJ440CA |
DM |
HM |
440.0 |
492.00 |
543.00 |
1 |
713.0 |
0.56 |
5 |
يادداشت:
1.1پسوند "A" نشان دهنده دستگاه تحمل 5٪ است.
2.2 اضافه کردن پسوند "CA" پس از شماره بخش برای مشخص کردن دستگاه های دو جهت.
3.3برای دستگاه های دو طرفه با VRاز 10 ولت و کمتر،Rحد دو برابر شده.
ویژگی ها:
وصل با شیشه غیرفعال شده است
استحکام کم
نشت کم
واحد واحد و دو جهت
قابلیت چسباندن عالی است
پوشش داده شده با لاستیک مات بدون سرب
آزاد از هالوجن و سازگار با RoHS
برای بهینه سازی فضای صفحه برای کاربردهای نصب شده بر روی سطح
بسته پلاستیکی دارای درجه قابل احتراق 94V-0 آزمایشگاه بیمه است.
بیش از حد مشخص کردن ولتاژ یا جریان یک علت رایج شکست است
آزمایش ویسکر بر اساس JEDEC JESD201A و به طور خاص با توجه به جدول 4a و 4c آن انجام می شود.
دستگاه دارای ظرفیت حداکثر قدرت 400W است که در صورت استفاده از نرخ تکرار موج 10 × 1000μs ( چرخه کار) 0.01% است.
زمان پاسخ سریع: معمولا کمتر از 1.0ps از 0 ولت تا VBR دقیقه
یک نور مادون قرمز (IR) معمولی کمتر از 5 میکرو آمپر (μA) در بالای 12 ولت است.
جوشاندن در دمای بالا: ترمینال ها باید به مدت 40 ثانیه به 260 °C گرم شوند.
IEC-61000-4-2 ESD 15kV ((هوا) ، 8kV (تماس)
ضریب حداکثر دمای معمولی ΔVBR = 0.1% × VBR@25°C× ΔT
حفاظت ESD از خطوط داده مطابق با IEC 61000-4-2 ((IEC801-2)
حفاظت EFT خطوط داده مطابق با IEC 61000-4-4 ((IEC801-4)
| پارامتر |
نماد |
ارزش |
واحد |
| پراکندگی قدرت پالس اوج با یک شکل موج 10/1000μs (شکل 1) ((یادداشت 1) ، (یادداشت 2) |
PPPم |
400 |
وات |
| جریان پالس اوج با شکل موج 10/1000μs. |
منPP |
جدول بعدی را ببینید |
آمپر |
| پخش قدرت در بخارگر بی نهایت در TL=75°C |
PM ((AV) |
1.0 |
وات |
| اوج جریان موج جلو، 8.3ms یک موج نیمه سینوس (تذکر 3) |
منFSM |
40 |
آمپر |
| حداکثر ولتاژ لحظه ای جلو در 25A فقط برای یک جهت (توجه 4) |
VF |
3.5/5.0 |
ولتاژ |
| اتصال کار و محدوده دمای ذخیره سازی. |
TJ، TSTG |
-55 تا +150 |
°C |
يادداشت:
1یک نبض جریان غیر تکراری اعمال کنید همانطور که در شکل 3 نشان داده شده است و بیش از TA = 25 ° C به عنوان در شکل 2.
2دستگاه را بر روی پد های مسی ۵٫۰ میلی متری با ضخامت ۵٫۰ میلی متری (۰٫۰۳ میلی متری) در هر ترمینال نصب کنید.
3دستگاه باید یک نیمه موج سینوس یا یک موج مربع معادل با طول 8.3ms تولید کند. چرخه کار نباید بیش از 4 پالس در دقیقه باشد. پرکننده های غیر ضروری حذف شده اند.
4ولتاژ جلو (VF) باید کمتر از 3.5V برای مقادیر VBR زیر 200V و کمتر از 6.5V برای مقادیر VBR بالاتر از 201V باشد. همه واحدها و معیارهای باید به شدت رعایت شوند.
