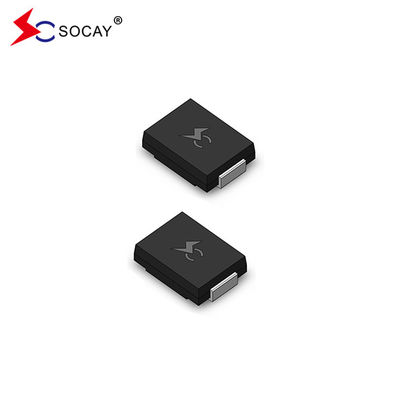

SMCJ78CA دیود های TVS SCOAY SMCJ ESD فشار دهنده های ولتاژ گذرا

SMCJ78CA دیود های TVS SCOAY SMCJ ESD فشار دهنده های ولتاژ گذرا

دیود های SMCJ78CA TVS DATASHEET:SMCJ_v2107.1

دیود SMCJ78CA TVS توضیحات و کاربرد:

سری SMCJ به طور خاص برای محافظت از تجهیزات الکترونیکی حساس از ولتاژ موقت ناشی از رعد و برق و سایر وقایع ولتاژ موقت طراحی شده است.

دستگاه های TVS برای محافظت از رابط های I/O، VCC bus و سایر مدارهای آسیب پذیر مورد استفاده در برنامه های الکترونیکی مخابراتی، رایانه ای، صنعتی و مصرفی ایده آل هستند.

ویژگی دیود SMCJ78CA TVS:

• برای کاربردهای نصب شده بر روی سطح، فضای صفحه را بهینه سازی کنید.
• نشت کم
• واحد واحد و دو جهت
• قلع مات بدون سرب
• آزاد از هالوجن و سازگار با RoHS
• گره های شیشه ای غیر فعال
• استحکام کم
• توانایی بسیار خوبی در چسباندن

مشخصات دیود SMCJ78CA TVS:

• دستگاه دارای ظرفیت حداکثر قدرت 1500W در نرخ تکرار موج 10 × 1000μs (سائیکل کار) 0.01٪ است.

• زمان پاسخ سریع دارد، معمولا کمتر از 1.0ps از 0 ولت تا VBR min، و IR معمولی کمتر از 5μA بالاتر از 12V است.

• این دستگاه می تواند به دمای بالای جوش، تا 260°C/40 ثانیه در ترمینال ها مقاومت کند.

• ضریب دمای حداکثر معمول ΔVBR = 0.1% × VBR@25°C× ΔT است.

• بسته ي پلاستیکي با درجه ي سوختگي آزمايشگاهي 94V-0 درجه بندي شده

• حالت شکست معمولی زمانی رخ می دهد که ولتاژ یا جریان بیش از حد مشخص شود.
• برای آزمایش موشک، از استاندارد JEDEC JESD201A پیروی کنید، به طور خاص جدول
• IEC-61000-4-2 ESD 15kV ((هوا) ، 8kV (تماس)
• حفاظت ESD از خطوط داده مطابق با IEC 61000-4-2 ((IEC801-2)
• حفاظت EFT خطوط داده مطابق با IEC 61000-4-4 ((IEC801-4)
