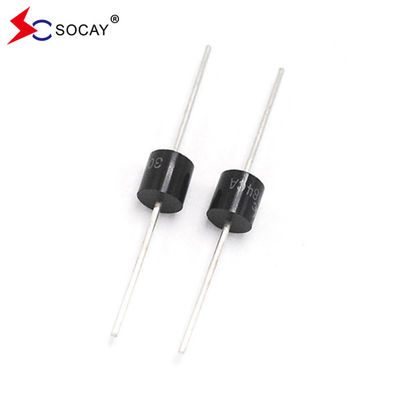

30KPA84CA دیودهای TVS 30000W سرکوب کننده ولتاژ گذرا محافظ بازدارنده افزایش

عقب

ایستادن

ولتاژ

V_RWM

(V)

تقسیم بندی

ولتاژV_BR (V)

@I_T

تست

جریان

من_T

(mA)

حداکثر

قفل کردن

ولتاژ V_C @I_PP

(V)

حداکثر

قله

نبض

جریان من_PP(الف)

حداکثر

عقب

نشتمن_R

@V_RWM

(μA)

u اتصال تراشه ای غیرفعال شیشه ای در بسته P600

u نشت کم

u واحد واحد و دو طرفه

u توانایی بسیار خوبی در چسباندن

u 30000W قابلیت حداکثر قدرت در 10 × 1000μs موج شکل سرعت تکرار (سائیکل کار):0.01 درصد

u زمان پاسخ سریع: معمولا کمتر از 1.0ps از 0 ولت تا V_BRدقیقه

u معمول I_Rکمتر از 2μA بالاتر از 73V.

u جوشاندن در دمای بالا: 260°C/40 ثانیه در ترمینال ها

u ضریب حداکثر دمای معمولی ΔV_BR= 0.1% × V_BR@25°C× ΔT

بسته بندی پلاستیکی دارای سوختگی آزمایشگاهی 94V-0 است.

◄ از سرب خالی

u بدون هالوجن و سازگار با RoHS

u حالت شکست معمولی از ولتاژ یا جریان بیش از حد مشخص شده کوتاه است

u آزمایش موشک بر اساس JEDEC JESD201A بر اساس جدول 4a و 4c آن انجام می شود

u IEC-61000-4-2 ESD 15kV ((هوا) ، 8kV (تماس)

u حفاظت ESD از خطوط داده مطابق با IEC 61000-4-2 (IEC801-2)

u حفاظت EFT از خطوط داده مطابق با IEC 61000-4-4 (IEC801-4)

يادداشت:

1پالس جریان غیر تکراری، بر اساس شکل 3 و بالاتر از T_A= 25 درجه سانتیگراد در شکل 2.

2. نصب شده بر روی 5.0mm x 5.0mm (0.03mm ضخیم) پد های مس به هر ترمینال.

3. 8.3ms تک نیمه موج سینوس، یا موج معادل مربع، چرخه کار = حداکثر 4 پالس در دقیقه

4. V_F< 3.5V برای V_BR< 200 ولت و V_F< 6.5V برای V_BR> 201 ولت

• SOCAY مالک حقوق تعدادی از اختراعات، علامت های تجاری، حق چاپ، اسرار تجاری و سایر دارایی های معنوی است.
• SOCAY حق دارد بدون اطلاع قبلی در هر محصولی که در این سند قرار دارد تغییراتی ایجاد کند.
• SOCAY هیچ گونه ضمانت، اظهارنظری یا تضمین در مورد مناسب بودن محصولات خود برای هر هدف خاص ارائه نمی دهد و هرگونه مسئولیت را رد می کند.
• پارامترهای ارائه شده در مشخصات صفحه داده SOCAY ممکن است از یک برنامه به برنامه دیگر متفاوت باشد و عملکرد واقعی ممکن است در طول زمان متفاوت باشد.تمام پارامترهای عملیاتی باید قبل از استفاده توسط کارشناس فنی مشتری بررسی شوند..
• تمام مسئولیت ها و مسئولیت ها در صورت عدم رعایت هر ماده ای از این هشدار رد می شوند.
