خانه /محصولات/دیودهای TVS/30KPA45C تلویزیون های ولتاژ بالا دیود 30000W R6 P600 بسته قطعات تلویزیون

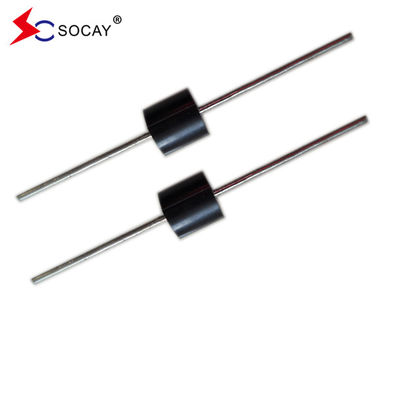

30KPA45C تلویزیون های ولتاژ بالا دیود 30000W R6 P600 بسته قطعات تلویزیون

250 عدد
MOQ
negotiable
قیمت
30KPA45C تلویزیون های ولتاژ بالا دیود 30000W R6 P600 بسته قطعات تلویزیون
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام محصول: دیودهای TVS
نوع بسته بندی: R6/P600
..: 30.0 ولت
Vbr@It (حداقل): 33.51 ولت
آی تی: 50MA
Vc@Ipp: 55.2 ولت
Ipp: 548.9A
Ir@Vrwm: 5000μA
عملکرد: اجزای غیرفعال
برجسته کردن:

تلویزیون های ولتاژ بالا دیود 30000W,دیود 30KPA45C تلویزیون های ولتاژ بالا,قطعات TVS 30000W

,

30KPA45C High Voltage TVs Diode

,

30000W TVS Component
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: UL,REACH,RoHS,ISO
شماره مدل: 30KPA45CA
سند: بروشور محصول PDF
پرداخت
جزئیات بسته بندی: نوار زدن
زمان تحویل: با 10 روز کاری
توضیحات محصول

30KPA45C تلویزیون دیود 30000W R6 بسته P600 ولتاژ بالا



صفحه اطلاعات:30KPA.pdf



توضیحات:

سری 30KPA به طور خاص برای محافظت از تجهیزات الکترونیکی حساس از ولتاژ موقت ناشی از رعد و برق و سایر وقایع ولتاژ موقت طراحی شده است.



روش های انتخاب دیود TVS با سرکوب گذرا



1برای دانستن محصول مشتری، ولتاژ کار، پورت کاربرد، سطح حفاظت.

2.VRWM ( ولتاژ کار) مقدار دستگاه ≥ عملکرد عادی در مدار مشتری

3.VC ( ولتاژ کلاپ) مقدار < ولتاژ حداکثر برای تراشه پشتی

4بسته بندی و قدرت دستگاه را با توجه به پورت برنامه و سطح حفاظت انتخاب کنید.



شماره بخش

عقب

ایستادن

ولتاژ

VRWM

(V)

تقسیم بندی

ولتاژVBR (V)

@IT

تست

جریان

منT

(mA)

حداکثر

قفل کردن

ولتاژ VC @IPP

(V)

حداکثر

قله

نبض

جریان منPP(الف)

حداکثر

عقب

نشتمنR

@VRWM

(μA)
واحد دو   MIN
30KPA28A 30KPA28CA 28 31.28 50 50.0 606.0 5000
30KPA30A 30KPA30CA 30 33.51 50 55.2 548.9 5000
30KPA33A 30KPA33CA 33 36.90 50 58.5 517.9 5000
30KPA36A 30KPA36CA 36 40.20 50 61.8 490.3 5000
30KPA39A 30KPA39CA 39 43.60 20 67.2 450.9 2000
30KPA42A 30KPA42CA 42 46.90 10 72.0 420.8 1000
30KPA43A 30KPA43CA 43 48.00 10 73.0 415.1 1000
30KPA45A 30KPA45CA 45 50.30 5 77.4 391.5 250
30KPA48A 30KPA48CA 48 53.60 5 81.6 371.3 150
30KPA51A 30KPA51CA 51 57.00 5 86.4 350.7 50
30KPA54A 30KPA54CA 54 60.30 5 91.4 331.5 20
30KPA58A 30KPA58CA 58 64.80 5 92.4 327.9 20
30KPA60A 30KPA60CA 60 67.00 5 102.0 297.1 15
30KPA64A 30KPA64CA 64 71.50 5 104.0 291.3 10
30KPA66A 30KPA66CA 66 73.70 5 107.0 283.2 2
30KPA70A 30KPA70CA 70 78.20 5 109.0 278.0 2
30KPA71A 30KPA71CA 71 79.30 5 111.5 271.7 2
30KPA72A 30KPA72CA 72 80.40 5 114.0 265.8 2
30KPA75A 30KPA75CA 75 83.80 5 119.4 253.8 2
30KPA78A 30KPA78CA 78 87.10 5 129.0 234.9 2
30KPA84A 30KPA84CA 84 93.80 5 139.2 217.7 2
30KPA90A 30KPA90CA 90 100.50 5 146.4 207.0 2
30KPA96A 30KPA96CA 96 107.20 5 156.0 194.2 2
30KPA102A 30KPA102CA 102 113.90 5 165.6 183.0 2
30KPA108A 30KPA108CA 108 120.60 5 175.2 172.9 2
30KPA120A 30KPA120CA 120 134.00 5 194.4 155.9 2
30KPA132A 30KPA132CA 132 147.40 5 213.0 142.3 2
30KPA144A 30KPA144CA 144 160.80 5 223.2 135.8 2
30KPA150A 30KPA150CA 150 167.60 5 233.4 129.8 2
30KPA156A 30KPA156CA 156 174.30 5 245.0 123.7 2
30KPA160A 30KPA160CA 160 178.70 5 252.6 120.0 2
30KPA168A 30KPA168CA 168 187.70 5 272.4 111.2 2
30KPA170A 30KPA170CA 170 189.90 5 275.0 110.2 2
30KPA180A 30KPA180CA 180 201.10 5 290.4 104.3 2
30KPA198A 30KPA198CA 198 221.20 5 319.8 94.7 2
30KPA216A 30KPA216CA 216 241.30 5 348.6 86.9 2
30KPA240A 30KPA240CA 240 268.10 5 387.0 78.3 2
30KPA258A 30KPA258CA 258 188.20 5 416.4 72.8 2
30KPA260A 30KPA260CA 260 290.40 5 416.0 72.8 2
30KPA270A 30KPA270CA 270 301.60 5 436.2 69.5 2
30KPA280A 30KPA280CA 280 312.80 5 464.0 65.3 2
30KPA288A 30KPA288CA 288 321.70 5 469.9 64.5 2




کاربردها:



حفاظت از منبع برق کوچک، سوئیچ ها، دستگاه های POS، گیرنده های رعد و برق، سیستم های داخلی ساختمان، سیستم های نظارت، کارت های پارکینگ، سیستم های انتقال، ابزارها، مترها، محصولات ارتباطی،پنل های کنترل, ناوگير هاي GPS







پارامتر نماد ارزش واحد
پراکندگی قدرت پالس اوج با یک شکل موج 10/1000μs (شکل 1) ((یادداشت 1) ، (یادداشت 2) PPPم 30000 وات
جریان پالس اوج با شکل موج 10/1000μs. منPP جدول بعدی را ببینید آمپر
پخش قدرت در بخارگر بی نهایت در TL=75°C PM ((AV) 8.0 وات
اوج جریان موج جلو، 8.3ms یک موج نیمه سینوس (تذکر 3) منFSM 500 آمپر
اتصال کار و محدوده دمای ذخیره سازی. TJ، TSTG -55 تا +150 °C

يادداشت:

1پالس جریان غیر تکراری، بر اساس شکل 3 و بالاتر از TA= 25 درجه سانتیگراد در شکل 2.

2. نصب شده بر روی 5.0mm x 5.0mm (0.03mm ضخیم) پد های مس به هر ترمینال.

3. 8.3ms تک نیمه موج سینوس، یا موج معادل مربع، چرخه کار = حداکثر 4 پالس در دقیقه

4. VF< 3.5V برای VBR< 200 ولت و VF< 6.5V برای VBR> 201 ولت






30KPA45C تلویزیون های ولتاژ بالا دیود 30000W R6 P600 بسته قطعات تلویزیون 0



30KPA45C تلویزیون های ولتاژ بالا دیود 30000W R6 P600 بسته قطعات تلویزیون 1

30KPA45C تلویزیون های ولتاژ بالا دیود 30000W R6 P600 بسته قطعات تلویزیون 2

30KPA45C تلویزیون های ولتاژ بالا دیود 30000W R6 P600 بسته قطعات تلویزیون 3

30KPA45C تلویزیون های ولتاژ بالا دیود 30000W R6 P600 بسته قطعات تلویزیون 4

30KPA45C تلویزیون های ولتاژ بالا دیود 30000W R6 P600 بسته قطعات تلویزیون 5



30KPA45C تلویزیون های ولتاژ بالا دیود 30000W R6 P600 بسته قطعات تلویزیون 6





ما تولید کننده و تامین کننده با بیش از 20 سال تجربه برای اجزای منفعل به عنوان در زیر

1- ESD
2- دیودهای TVS
3- فیوز قابل تنظیم مجدد PPTC
4- لوله تخلیه گاز
5- NTC Themistor
6- ورستور و غیره
