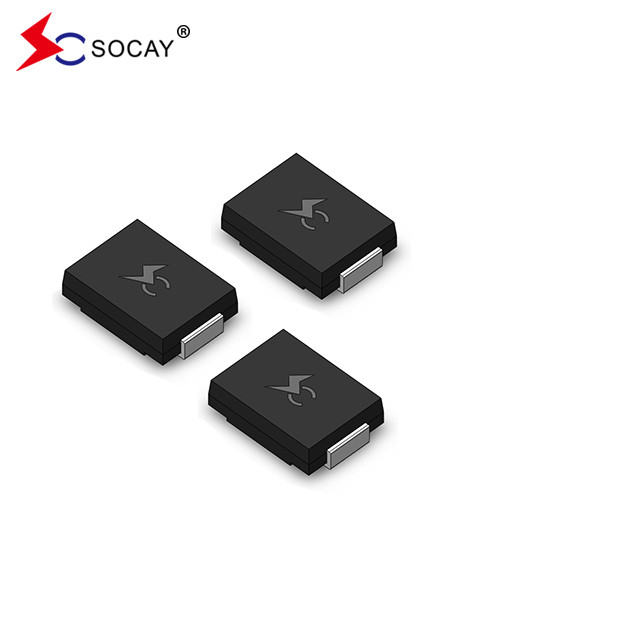

دیود های جدید اصلی SMCJ ESD TVS دیود های جدید SMCJ ESD TVS دیود های جدید DO-214AB SMCJ90CA

دیود های جدید اصلی SMCJ ESD TVS دیود های جدید SMCJ ESD TVS دیود های جدید DO-214AB SMCJ90CA

صفحه اطلاعات:SMCJ_v2107.1

کنترل کننده های ولتاژ گذرا (TVS)

سرکوب کننده های ولتاژ گذرا سطح (TVS) به طور خاص برای محافظت از تجهیزات الکترونیکی حساس از ولتاژ گذرا ناشی از برق و سایر وقایع ولتاژ گذرا طراحی شده اند.

ویژگی های دستگاه های سرکوب ولتاژ گذرا (TVS)

uCJ SM90CA برای کاربردهای نصب شده بر روی سطح مناسب است تا فضای صفحه را بهینه کند

نشتش خیلی کمه

u اجزای واحد دو طرفه

u گره ی غیرفعال شیشه ای

محرک SMCJ90CA کم است

u این دارای توانایی بسیار خوبی برای چسباندن است

u قابلیت حداکثر قدرت در 10 × 1000μs موج شکل سرعت تکرار (سائیکل کار):0.01 درصد 1500 وات است

u زمان پاسخ سریع SMCJ90CA: معمولا کمتر از 1.0ps از 0 ولت تا V_BRدقیقه

u معمول I_Rکمتر از 5μA بالاتر از 12V.

u جوشاندن در دمای بالا: 260°C/40 ثانیه در ترمینال ها

u ضریب حداکثر دمای معمولی ΔV_BR= 0.1% × V_BR@25°C× ΔT

بسته بندی پلاستیکی دارای سوختگی آزمایشگاهی 94V-0 است.

◄ از سرب خالی

u SMCJ90CA بدون هالوجن و سازگار با RoHS است

u حالت شکست معمولی از ولتاژ یا جریان بیش از حد مشخص شده کوتاه است

u آزمایش موشک بر اساس JEDEC JESD201A بر اساس جدول 4a و 4c آن انجام می شود

u IEC-61000-4-2 ESD 15kV ((هوا) ، 8kV (تماس)

u حفاظت ESD خطوط داده توسط SMCJ90CA مطابق با IEC 61000-4-2 (IEC801-2)

u حفاظت EFT از خطوط داده مطابق با IEC 61000-4-4 (IEC801-4)
