خانه /محصولات/دیودهای TVS/SMCJ TVS دیود های سرکوب ESD DO-214AB-2 SMCJ90CA

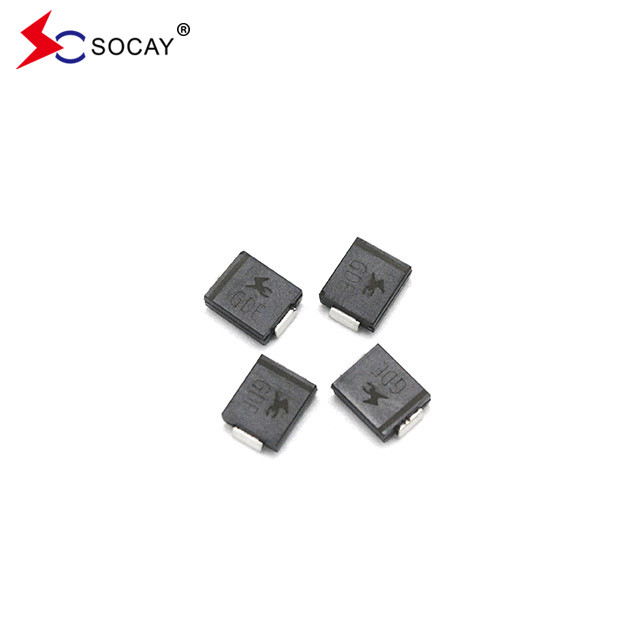

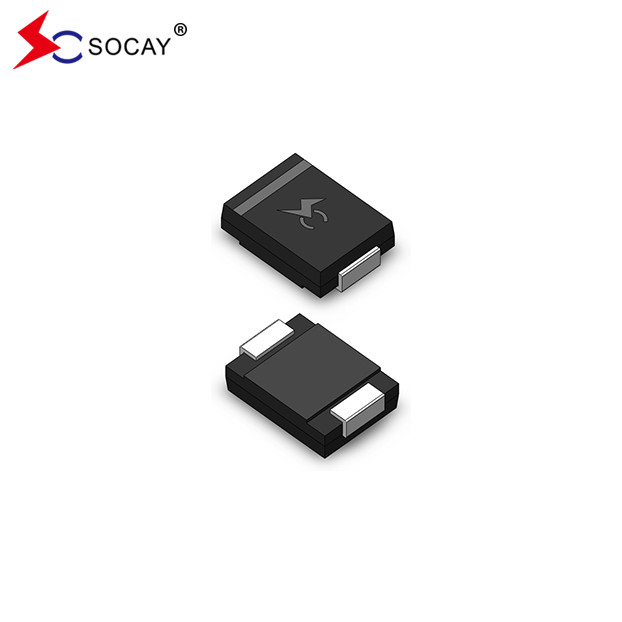

SMCJ TVS دیود های سرکوب ESD DO-214AB-2 SMCJ90CA

3000 عدد
MOQ
negotiable
قیمت
SMCJ TVS دیود های سرکوب ESD DO-214AB-2 SMCJ90CA
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام SMCJ90CA: دیودهای TVS
نوع بسته SMCJ90CA: DO-214AB/SMC
SMCJ90CA Vrwm: 90 ولت
SMCJ90CA Vbr@It (حداقل): 100 ولت
SMCJ90CA Vbr@It (حداکثر): 111 ولت
SMCJ90CA آن: 1 میلی آمپر
SMCJ90CA Vc@Ipp: 162 ولت
SMCJ90CA Ipp: 9.26A
SMCJ90CA Ir@Vrwm: 1000μA
محدوده دمای ذخیره سازی: -55 تا +150 ℃
اندازه بسته: ارتفاع سطح
نام تجاری SMCJ90CA: SOCAY
برجسته کردن:

دیود های ESD TVS,دیود های سرکوب کننده SMCJ ESD

,

SMCJ ESD Suppression Diodes
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: UL,REACH,RoHS,ISO
شماره مدل: SMCJ90CA
سند: بروشور محصول PDF
پرداخت
زمان تحویل: 5 تا 8 روز کاری
قابلیت ارائه: 1000000 عدد
توضیحات محصول

SMCJ TVS دیود های سرکوب ESD DO-214AB-2 SMCJ90CA



صفحه اطلاعات:SMDJ_v2107.1





دیود های ESD TVS

SMCJ سری SMCJ90CA به طور خاص برای محافظت از تجهیزات الکترونیکی حساس از ولتاژ موقت ناشی از رعد و برق و سایر وقایع ولتاژ موقت طراحی شده است.





دیود های ESD TVS ویژگی های:

  • SMCJ90CA برای کاربردهای نصب شده روی سطح است تا فضای صفحه را بهینه کند
  • نشت SMCJ90CA خیلی کمه
  • SMCJ90CA یک واحد دو طرفه است
  • گره های شیشه ای غیر فعال
  • اين داراي نفوذ کم است
  • اون قدرت قفل کردن فوق العاده ای داره
  • 1500W توانایی حداکثر قدرت در 10 × 1000μs موج شکل نرخ تکرار (سائیکل کار):0.01 درصد
  • زمان پاسخ سریع: معمولا کمتر از 1.0ps از 0 ولت تا VBR دقیقه
  • IR معمولی کمتر از 5μA بالاتر از 12 ولت.
  • جوشاندن در دمای بالا: 260°C/40 ثانیه در ترمینال ها
  • ضریب حداکثر دمای معمولی ΔVBR = 0.1% × VBR@25°C× ΔT
  • بسته پلاستيکي داراي سوختگي آزمايشگاهي 94V-0
  • قلع مات بدون سرب
  • آزاد از هالوجن و سازگار با RoHS
  • حالت شکست معمول کوتاه از ولتاژ بیش از حد مشخص شده یا جریان
  • آزمایش موشک بر اساس JEDEC JESD201A بر اساس جدول 4a و 4c آن انجام می شود.
  • IEC-61000-4-2 ESD 15kV ((هوا) ، 8kV (تماس)
  • حفاظت ESD خطوط داده مطابق با IEC 61000-4-2 (IEC801-2)
  • حفاظت EFT خطوط داده مطابق با IEC 61000-4-4 (IEC801-4)



دیود های سرکوب کننده TVS ESD ویژگی های الکتریکی (TA=25°Cمگر اینکه در این مورد اشاره شده باشد):

شماره بخش علامت گذاری

عقب

ایستادن

ولتاژ VRWM (V)

تقسیم بندی

ولتاژ VBR (V)

@IT

تست

جریان

IT (mA)

حداکثر

قفل کردن

ولتاژ VC @IPP (V)

حداکثر

قله

نبض

IPP فعلی (A)

حداکثر

عقب

IR نشت

@VRWM (μA)
واحد دو واحد دو   MIN مکس
SMCJ45A SMCJ45CA GFV BFV 45.0 50.00 55.30 1 72.7 20.63 5
SMCJ48A SMCJ48CA GFX BFX 48.0 53.30 58.90 1 77.4 19.38 5
SMCJ51A SMCJ51CA GFZ BFZ 51.0 56.70 62.70 1 82.4 18.20 5
SMCJ54A SMCJ54CA GGE BGE 54.0 60.00 66.30 1 87.1 17.22 5
SMCJ58A SMCJ58CA GGG BGG 58.0 64.40 71.20 1 93.6 16.03 5
SMCJ60A SMCJ60CA GGK BGK 60.0 66.70 73.70 1 96.8 15.50 5
SMCJ64A SMCJ64CA GGM BGM 64.0 71.10 78.60 1 103.0 14.56 5
SMCJ70A SMCJ70CA GGP BGP 70.0 77.80 86.00 1 113.0 13.27 5
SMCJ75A SMCJ75CA GGR BGR 75.0 83.30 92.10 1 121.0 12.40 5
SMCJ78A SMCJ78CA GGT BGT 78.0 86.70 95.80 1 126.0 11.90 5
SMCJ80A SMCJ80CA GGB BGB 80.0 88.80 97.60 1 129.6 11.57 5
SMCJ85A SMCJ85CA GGV BGV 85.0 94.40 104.00 1 137.0 10.95 5
SMCJ90A SMCJ90CA GGX BGX 90.0 100.00 111.00 1 146.0 10.27 5



SMCJ TVS دیود های سرکوب ESD DO-214AB-2 SMCJ90CA 0

SMCJ TVS دیود های سرکوب ESD DO-214AB-2 SMCJ90CA 1





SMCJ TVS دیود های سرکوب ESD DO-214AB-2 SMCJ90CA 2SMCJ TVS دیود های سرکوب ESD DO-214AB-2 SMCJ90CA 3


SMCJ TVS دیود های سرکوب ESD DO-214AB-2 SMCJ90CA 4

SMCJ TVS دیود های سرکوب ESD DO-214AB-2 SMCJ90CA 5

SMCJ TVS دیود های سرکوب ESD DO-214AB-2 SMCJ90CA 6



SMCJ TVS دیود های سرکوب ESD DO-214AB-2 SMCJ90CA 7

SMCJ TVS دیود های سرکوب ESD DO-214AB-2 SMCJ90CA 8

SMCJ TVS دیود های سرکوب ESD DO-214AB-2 SMCJ90CA 9

SMCJ TVS دیود های سرکوب ESD DO-214AB-2 SMCJ90CA 10

SMCJ TVS دیود های سرکوب ESD DO-214AB-2 SMCJ90CA 11

SMCJ TVS دیود های سرکوب ESD DO-214AB-2 SMCJ90CA 12
