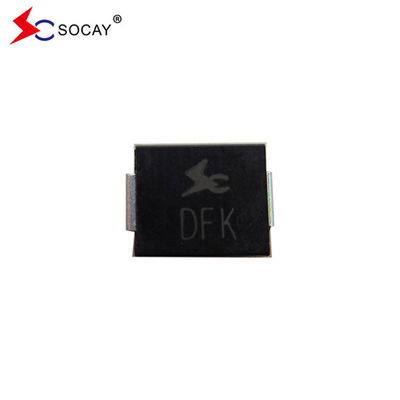

SMCJ160CA دیودهای تلویزیون SCOAY SMCJ ESD سرکوب کننده های سطح نصب

SMCJ160CA دیودهای تلویزیون SCOAY SMCJ ESD سرکوب کننده های سطح نصب

دیود های SMCJ160CA TVS DATASHEET:SMCJ_v2107.1

مثال دیود SMCJ160CA TVS:

SMCJ160CA دیود TVS در ارتباطات مخابراتی، کامپیوتر، صنعتی و مصرف کننده استفاده می شود، ایده آل برای حفاظت از رابط های I / O، V_CCاتوبوس و سایر مدارهای آسیب پذیر.دیود SMCJ160CA TVS به طور خاص برای محافظت از تجهیزات الکترونیکی حساس از ولتاژ موقت ناشی از برق و سایر وقایع ولتاژ موقت طراحی شده است.

ویژگی های دیود SMCJ160CA TVS:

• دیود TVS برای کاربردهای نصب شده در سطح به منظور بهینه سازی فضای صفحه است
• SMCJ160CA دارای نشت کم است
• این دیود TVS یک واحد دو طرفه است
• SMCJ160CA دیود TVS یک اتصال غیرفعال شیشه ای است
• دیود TVS دارای استحکامی کم است
• دیود SMCJ160CA TVS دارای قابلیت چسبندگی عالی است
• ظرفیت قدرت اوج دیود SMCJ160CA TVS در 10 × 1000μs شکل موج نرخ تکرار (سائیکل کار):0.01 درصد 1500 وات است
• زمان پاسخ سریع آن: معمولا کمتر از 1.0ps از 0 ولت تا VBR دقیقه
• IR معمولی دیود SOCAY TVS کمتر از 5μA بالاتر از 12V است.
• جوشاندن در دمای بالا: 260°C/40 ثانیه در ترمینال ها
• SMCJ160CA دیود TVS ضریب دمای حداکثر معمول ΔVBR = 0.1% × VBR@25°C× ΔT
• بسته پلاستيکي داراي سوختگي آزمايشگاهي 94V-0
• قلع مات بدون سرب
• دیود SMCJ160CA TVS بدون هالوجن و سازگار با RoHS است
• حالت شکست معمول کوتاه از ولتاژ بیش از حد مشخص شده یا جریان
• آزمایش موشک بر اساس JEDEC JESD201A بر اساس جدول 4a و 4c آن انجام می شود.
• IEC-61000-4-2 ESD 15kV ((هوا) ، 8kV (تماس)
• SOCAY SMD حفاظت ESD از خطوط داده با توجه به IEC 61000-4-2 (IEC801-2)
• حفاظت EFT خطوط داده مطابق با IEC 61000-4-4 (IEC801-4)
