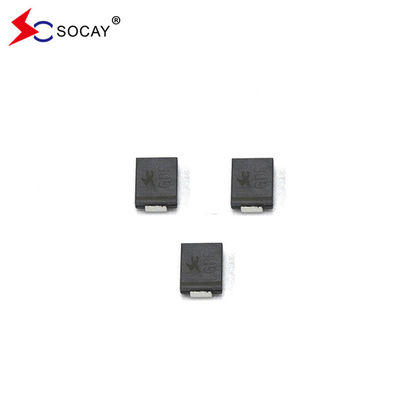

SMDJ48A SMD دیود سرکوب ولتاژ گذرا SMDJ سری 3000W 5V - 440V

3000 عدد
MOQ
negotiable
قیمت
SMDJ48A SMD دیود سرکوب ولتاژ گذرا SMDJ سری 3000W 5V - 440V
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام SMDJ48A: دیودهای TVS
نوع بسته بندی SMDJ48A: DO-214AB/SMC
SMDJ48A Vrwm: ۴۸ ولت
Vbr@It (حداقل): 53.3 ولت
Vbr@It (حداکثر): 58.9 ولت
SMDJ48A آن: 1 میلی آمپر
Vc@Ipp: 77.4 ولت
SMDJ48A Ipp: 38.76A
SMDJ48A Ir@Vrwm: 1000μA
محدوده دمای ذخیره سازی: -55 تا +150 ℃
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: UL,REACH,RoHS,ISO
شماره مدل: SMDJ48A
سند: بروشور محصول PDF
پرداخت
زمان تحویل: 5 تا 8 روز کاری
قابلیت ارائه: 1000000 عدد
توضیحات محصول

برند SMDJ48A SMD دیود سرکوب ولتاژ موقت SMDJ سری 3000W 5V ~ 440V



صفحه اطلاعات:SMDJ_v2107.1





SMDJ48A SMD فشار فراینده:

SMDJ48A SMD Transient Voltage Suppression به طور خاص برای محافظت از تجهیزات الکترونیکی حساس از ولتاژ های گذرا ناشی از برق و سایر وقایع ولتاژ گذرا طراحی شده است.



پارامتر SMD TVS نماد SMD TVS ارزش واحد
SMD TVS پراکندگی قدرت پالس اوج با یک شکل موج 10/1000μs (شکل 1) ((یادداشت 1) ، (یادداشت 2)



PPPM



3000



وات
جریان پالس اوج با شکل موج 10/1000μs. منPP جدول بعدی را ببینید آمپر
پخش قدرت SMD TVS بر روی سینک حرارتی بی نهایت در TL=75°C PM ((AV) 6.0 وات
اوج جریان موج جلو، 8.3ms یک موج نیمه سینوس (تذکر 3) منFSM 300 آمپر
SMD TVS حداکثر ولتاژ لحظه ای جلو در 25A برای یک جهت (توجه 4)



VF



3.5/5.0



ولتاژ
SMD TVS اتصال عملیاتی و محدوده دمای ذخیره سازی TJ، TSTG -55 تا +150 °C

يادداشت:

1پالس جریان غیر تکراری، بر اساس شکل 3 و بالاتر از TA= 25 درجه سانتیگراد در شکل 2.

2. نصب شده بر روی 5.0mm x 5.0mm (0.03mm ضخیم) پد های مس به هر ترمینال.

3. 8.3ms تک نیمه موج سینوس، یا موج معادل مربع، چرخه کار = حداکثر 4 پالس در دقیقه

4. VF< 3.5V برای VBR< 200 ولت و VF< 6.5V برای VBR> 201 ولت







شماره بخش SMD TVS



برچسب SMD TVS

 SMD TVS ولتاژ ایستادگی معکوس VRWM (V)

ولتاژ وقفه SMD TVS VBR (V)

@IT

SMD TVS آزمون جریان IT

(mA)

حداکثر ولتاژ قفل VC

@IPP (V)

حداکثر اوج جریان پالس

IPP (A)

حداکثر نشت معکوس IR

@VRWM (μA)
واحد دو واحد دو   MIN مکس
SMDJ45A SMDJ45CA PFV DFV 45.0 50.00 55.30 1 72.7 41.27 5
SMDJ48A SMDJ48CA PFX DFX 48.0 53.30 58.90 1 77.4 38.76 5









SMDJ48A SMD دیود سرکوب ولتاژ گذرا SMDJ سری 3000W 5V - 440V 0

SMDJ48A SMD دیود سرکوب ولتاژ گذرا SMDJ سری 3000W 5V - 440V 1

SMDJ48A SMD دیود سرکوب ولتاژ گذرا SMDJ سری 3000W 5V - 440V 2





SMDJ48A SMD دیود سرکوب ولتاژ گذرا SMDJ سری 3000W 5V - 440V 3SMDJ48A SMD دیود سرکوب ولتاژ گذرا SMDJ سری 3000W 5V - 440V 4


SMDJ48A SMD دیود سرکوب ولتاژ گذرا SMDJ سری 3000W 5V - 440V 5

SMDJ48A SMD دیود سرکوب ولتاژ گذرا SMDJ سری 3000W 5V - 440V 6

SMDJ48A SMD دیود سرکوب ولتاژ گذرا SMDJ سری 3000W 5V - 440V 7



SMDJ48A SMD دیود سرکوب ولتاژ گذرا SMDJ سری 3000W 5V - 440V 8

SMDJ48A SMD دیود سرکوب ولتاژ گذرا SMDJ سری 3000W 5V - 440V 9

SMDJ48A SMD دیود سرکوب ولتاژ گذرا SMDJ سری 3000W 5V - 440V 10

SMDJ48A SMD دیود سرکوب ولتاژ گذرا SMDJ سری 3000W 5V - 440V 11

SMDJ48A SMD دیود سرکوب ولتاژ گذرا SMDJ سری 3000W 5V - 440V 12

SMDJ48A SMD دیود سرکوب ولتاژ گذرا SMDJ سری 3000W 5V - 440V 13
