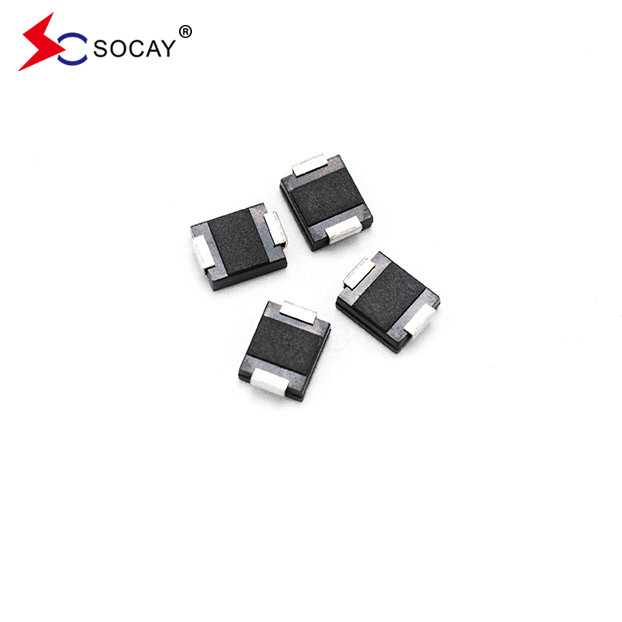

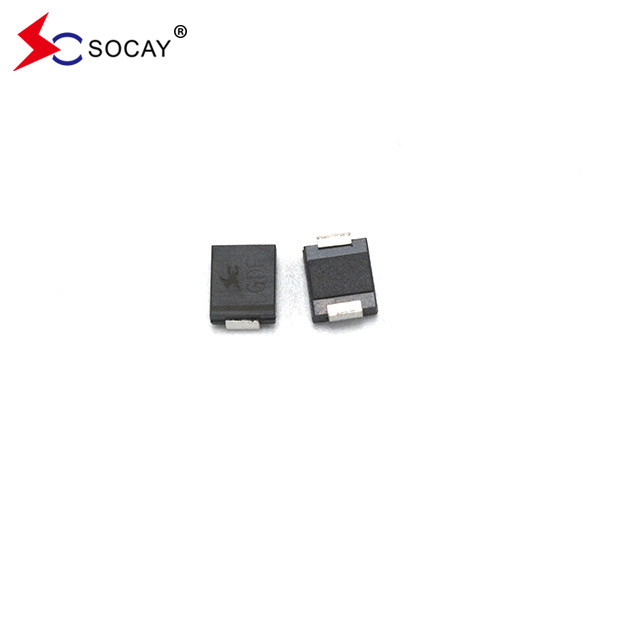

SMDJ75A TVS دیود حفاظت مدار صفحه PCB دستگاه اجزای منفعل

SMDJ75A TVS دیود حفاظت مدار صفحه PCB دستگاه اجزای منفعل

صفحه اطلاعات دیود SMDJ75A TVS:SMDJ_v2107.1

مشخصات دیود SMDJ75A TVS

دیود SMDJ75A TVS به طور خاص برای محافظت از تجهیزات الکترونیکی حساس از ولتاژ موقت ناشی از رعد و برق و سایر وقایع ولتاژ موقت طراحی شده است.حداکثر ولتاژ فوری جلو در 25A برای یک جهت تنها 3 است.5/5.0 ولت

مشخصات دیود SMDJ75A TVS:

• دیود SMDJ75A TVS برای کاربردهای نصب شده روی سطح مناسب است تا فضای صفحه را بهینه کند
• دیود SMDJ75A TVS نشت کم دارد
• دیود SMDJ75A TVS یک واحد یک طرفه است
• دیود SMDJ75A TVS یک اتصال غیرفعال شیشه ای است
• دیود SMDJ75A TVS دارای استحکام کم است
• دیود TVS SMDJ75A قابلیت چسبندگی عالی دارد
• ظرفیت حداکثر قدرت دیود SMDJ75A TVS در 10 × 1000μs شکل موج نرخ تکرار (سائیکل کار):0.01 درصد 3000 وات است
• زمان پاسخ سریع دیود SMDJ75A TVS: معمولا کمتر از 1.0ps از 0 ولت تا VBR
• IR معمولی دیود SMDJ75A TVS کمتر از 5μA بالاتر از 12V است.
• جوشاندن در دمای بالا: 260°C/40 ثانیه در ترمینال ها
• ضریب حداکثر دمای معمولی ΔVBR = 0.1% × VBR@25°C× ΔT
• بسته پلاستيکي داراي سوختگي آزمايشگاهي 94V-0
• قلع مات بدون سرب
• SMDJ75A دیود TVS بدون هالوجن و سازگار با RoHS
• حالت شکست معمول کوتاه از ولتاژ بیش از حد مشخص شده یا جریان
• آزمایش موشک بر اساس JEDEC JESD201A بر اساس جدول 4a و 4c آن انجام می شود.
• SMDJ75A دیود تلویزیون IEC-61000-4-2 ESD 15kV ((هوا) ، 8kV (تماس)
• حفاظت ESD خطوط داده مطابق با IEC 61000-4-2 (IEC801-2)
• حفاظت EFT خطوط داده مطابق با IEC 61000-4-4 (IEC801-4)
