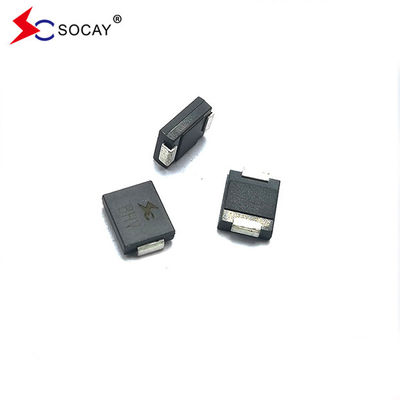

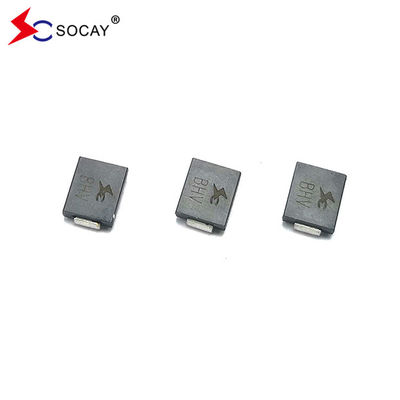

Name: زمان تحویل سریع SOCAY 58V دیود TVS دو طرفه 5.0SMDJ58CA IPP53.95A IR 5μA
Brand: SOCAY
SKU: 5.0SMDJ58CA
Rating: 4.8 (135 reviews)

امکانات گالری توضیحات محصول درخواست نقل قول

امکانات

مشخصات

نام محصول: دیودهای TVS

نوع بسته بندی: DO-214AB/SMC

..: 58.0 ولت

Vbr@It (حداقل): 64.40 ولت

Vbr@It (حداکثر): 71.20 ولت

آی تی: 1 میلی آمپر

Vc@Ipp: 93.6 ولت

Ipp: 53.95A

Ir@Vrwm: 5μA

محدوده دمای ذخیره سازی: -55 تا +150 ℃

اطلاعات اولیه

محل منبع: شنژن، گوانگدونگ، چین

نام تجاری: SOCAY

گواهی: UL,REACH,RoHS,ISO

شماره مدل: 5.0SMDJ58CA

سند: بروشور محصول PDF

پرداخت

زمان تحویل: 5 تا 8 روز کاری

گالری

زمان تحویل سریع SOCAY 58V دیود TVS دو طرفه 5.0SMDJ58CA IPP53.95A IR 5μA

توضیحات محصول

زمان تحویل سریع SOCAY 58V دیود TVS دو طرفه 5.0SMDJ58CA IPP53.95A IR 5μA

صفحه اطلاعات:5.0SMDJ_v2107.1.pdf

شماره بخش	بسته بندی اجزا	مقدار	گزینه بسته بندی	مشخصات بسته بندی
5.0SMDJXXXXX	DO-214AB	500	نوار و رول - نوار 16mm/7 "	EIA STD RS-481

وزن	00.007 اونس، 0.21 گرم

پرونده	JEDEC DO-214AB پلاستیک قالب بندی شده بر روی گلاس پیوستن غیر فعال

قطب گرایی	نوار رنگ نشان دهنده کاتود به جز دوقطبی است

ترمینال	سیم های مسطح متین، قابل سولدر شدن بر اساس JESD22-B102D

ویژگی ها:

u برای کاربردهای نصب شده بر روی سطح به منظور بهینه سازی فضای صفحه

u نشت کم

u واحد واحد و دو طرفه

u گره ی غیرفعال شیشه ای

u انندکتانس پایین

u توانایی بسیار خوبی در چسباندن

u 5000W توانایی حداکثر قدرت در 10 × 1000μs موج شکل سرعت تکرار (سائیکل کار):0.01 درصد

u زمان پاسخ سریع: معمولا کمتر از 1.0ps از 0 ولت تا V_BRدقیقه

u معمول I_Rکمتر از 5μA بالاتر از 25V.

u جوشاندن در دمای بالا: 260°C/40 ثانیه در ترمینال ها

u ضریب حداکثر دمای معمولی ΔV_BR= 0.1% × V_BR@25°C× ΔT

بسته بندی پلاستیکی دارای سوختگی آزمایشگاهی 94V-0 است.

◄ از سرب خالی

u بدون هالوجن و سازگار با RoHS

u حالت شکست معمولی از ولتاژ یا جریان بیش از حد مشخص شده کوتاه است

u آزمایش موشک بر اساس JEDEC JESD201A بر اساس جدول 4a و 4c آن انجام می شود

u IEC-61000-4-2 ESD 15kV ((هوا) ، 8kV (تماس)

u حفاظت ESD از خطوط داده مطابق با IEC 61000-4-2 (IEC801-2)

u حفاظت EFT از خطوط داده مطابق با IEC 61000-4-4 (IEC801-4)

توضیحات:

5.0SMDJ58CA به طور خاص برای محافظت از تجهیزات الکترونیکی حساس از ولتاژ موقت ناشی از رعد و برق و سایر وقایع ولتاژ موقت طراحی شده است.

شماره بخش		علامت گذاری		عقب ایستادن ولتاژ V_R_WM (V)	تقسیم بندی ولتاژV_BR (V) @I_T		تست جریان من_T (mA)	حداکثر قفل کردن ولتاژ V_C @I_PP(V)	حداکثر قله نبض جریان من_PP(الف)	حداکثر عقب نشتمن_R @V_RWM (μA)
واحد	دو	Uni	دو		MIN	مکس
️	5.0SMDJ8.0CA	️	5BDP	8.0	8.89	9.83	1	13.6	367.60	100
5.0SMDJ11A	5.0SMDJ11CA	5PDX	5BDX	11.0	12.20	13.50	1	18.2	277.47	800
5.0SMDJ12A	5.0SMDJ12CA	5PDZ	5BDZ	12.0	13.30	14.70	1	19.9	253.77	800
5.0SMDJ13A	5.0SMDJ13CA	5PEE	5BEE	13.0	14.40	15.90	1	21.5	234.88	500
5.0SMDJ14A	5.0SMDJ14CA	5PEG	5BEG	14.0	15.60	17.20	1	23.2	217.67	200
5.0SMDJ15A	5.0SMDJ15CA	5PEK	5BEK	15.0	16.70	18.50	1	24.4	206.97	100
5.0SMDJ16A	5.0SMDJ16CA	5PEM	5BEM	16.0	17.80	19.70	1	26.0	194.23	50
5.0SMDJ17A	5.0SMDJ17CA	5PEP	5BEP	17.0	18.90	20.90	1	27.6	182.97	20
5.0SMDJ18A	5.0SMDJ18CA	5PER	5BER	18.0	20.00	22.10	1	29.2	172.95	10
5.0SMDJ19A	5.0SMDJ19CA	5PET	5BET	19.0	21.10	23.30	1	30.8	164.07	10
5.0SMDJ20A	5.0SMDJ20CA	5PEV	5BEV	20.0	22.20	24.50	1	32.4	155.86	5
5.0SMDJ22A	5.0SMDJ22CA	5PEX	5BEX	22.0	24.40	26.90	1	35.5	142.25	5
5.0SMDJ24A	5.0SMDJ24CA	5PEZ	5BEZ	24.0	26.70	29.50	1	38.9	129.82	5
5.0SMDJ26A	5.0SMDJ26CA	5PFE	5BFE	26.0	28.90	31.90	1	42.1	119.95	5
5.0SMDJ28A	5.0SMDJ28CA	5PFG	5BFG	28.0	31.10	34.40	1	45.4	111.23	5
5.0SMDJ30A	5.0SMDJ30CA	5PFK	5BFK	30.0	33.30	36.80	1	48.4	104.34	5
5.0SMDJ33A	5.0SMDJ33CA	5PFM	5BFM	33.0	36.70	40.60	1	53.3	94.75	5
5.0SMDJ36A	5.0SMDJ36CA	5PFP	5BFP	36.0	40.00	44.20	1	58.1	86.92	5
5.0SMDJ40A	5.0SMDJ40CA	5PFR	5BFR	40.0	44.40	49.10	1	64.5	78.29	5
5.0SMDJ43A	5.0SMDJ43CA	5PFT	5BFT	43.0	47.80	52.80	1	69.4	72.77	5
5.0SMDJ45A	5.0SMDJ45CA	5PFV	5BFV	45.0	50.00	55.30	1	72.7	69.46	5
5.0SMDJ48A	5.0SMDJ48CA	5PFX	5BFX	48.0	53.30	58.90	1	77.4	65.25	5
5.0SMDJ51A	5.0SMDJ51CA	5PFZ	5BFZ	51.0	56.70	62.70	1	82.4	61.29	5
5.0SMDJ54A	5.0SMDJ54CA	5PGE	5BGE	54.0	60.00	66.30	1	87.1	57.98	5
5.0SMDJ58A	5.0SMDJ58CA	5PGG	5BGG	58.0	64.40	71.20	1	93.6	53.95	5

حداکثر قدرت (TA=25°C مگر اینکه خلاف آن ذکر شده باشد)

پارامتر	نماد	ارزش	واحد
پراکندگی قدرت پالس اوج با یک شکل موج 10/1000μs (شکل 1) ((یادداشت 1) ، (یادداشت 2)	P_PPM	5000	W
جریان پالس اوج با شکل موج 10/1000μs.	من_PP	جدول بعدی را ببینید	A
پخش قدرت در بخارگر بی نهایت در T_L=75°C	P_{M ((AV)}	6.5	W
اوج جریان موج جلو، 8.3ms یک موج نیمه سینوس (تذکر 3)	من_FSM	300	A
حداکثر ولتاژ لحظه ای جلو در 25A فقط برای یک جهت (توجه 4)	V_F	3.5/5.0	V
اتصال کار و محدوده دمای ذخیره سازی.	T_J، T_STG	-55 تا +150	°C
يادداشت: 1پالس جریان غیر تکراری، بر اساس شکل 3 و بالاتر از T_A= 25 درجه سانتیگراد در شکل 2. 2. نصب شده بر روی 5.0mm x 5.0mm (0.03mm ضخیم) پد های مس به هر ترمینال. 3. 8.3ms تک نیمه موج سینوس، یا موج معادل مربع، چرخه کار = حداکثر 4 پالس در دقیقه 4. V_F< 3.5V برای V_BR< 200 ولت و V_F< 6.5V برای V_BR> 201 ولت
