Name: سطح نصب TVS دیود SMD 5.0SMDJ400A 5.0SMDJ400 5.0SMDJ DO-214AB SMC
Brand: SOCAY
SKU: 5.0SMDJ400A
Rating: 5 (163 reviews)

امکانات گالری توضیحات محصول درخواست نقل قول

امکانات

مشخصات

کلمات کلیدی: دیودهای TVS

اندازه بسته: DO-214AB/SMC

..: 440 ولت

Vbr@It (حداقل): 492 ولت

Vbr@It (حداکثر): 543 ولت

آی تی: 1 میلی آمپر

Vc@Ipp: 713 ولت

Ipp: 4.21A

Ir@Vrwm: 5μA

محدوده دمای ذخیره سازی: -55 تا +150 ℃

نوع نصب: مقدار سطح (SMD)

برجسته کردن:

SMD دیود TVS سطح نصب,TVS دیود SMD 5.0SMDJ

TVS Diode SMD 5.0SMDJ

اطلاعات اولیه

محل منبع: شنژن، گوانگدونگ، چین

نام تجاری: SOCAY

گواهی: UL,REACH,RoHS,ISO

شماره مدل: 5.0SMDJ400A

سند: بروشور محصول PDF

پرداخت

جزئیات بسته بندی: قرقره نوار، فله

زمان تحویل: 1-3 هفته

گالری

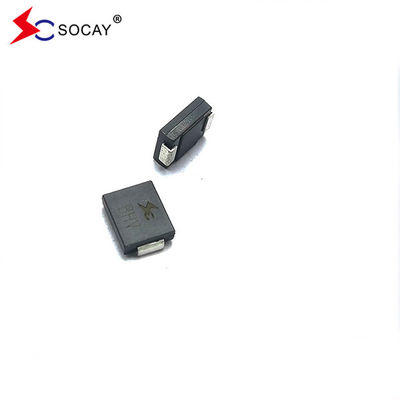

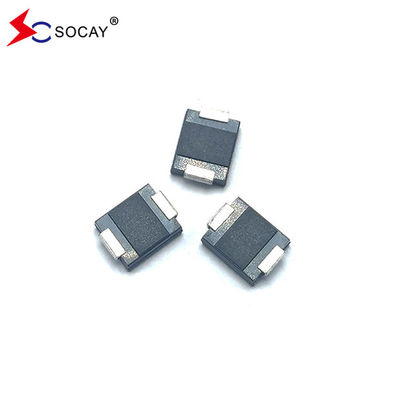

سطح نصب TVS دیود SMD 5.0SMDJ400A 5.0SMDJ400 5.0SMDJ DO-214AB SMC

توضیحات محصول

سطح نصب TVS دیود SMD 5.0SMDJ400A 5.0SMDJ400 5.0SMDJ DO-214AB SMC

صفحه اطلاعات:5.0SMDJ_v2107.1.pdf

وزن	00.007 اونس، 0.21 گرم

پرونده	JEDEC DO-214AB پلاستیک قالب بندی شده بر روی گلاس پیوستن غیر فعال

قطب گرایی	نوار رنگ نشان دهنده کاتود به جز دوقطبی است

ترمینال	سیم های مسطح متین، قابل سولدر شدن بر اساس JESD22-B102D

روش انتخاب

1برای دانستن محصول مشتری، ولتاژ کار، پورت کاربرد، سطح حفاظت.

2.VRWM ( ولتاژ کار) مقدار دستگاه ≥ عملکرد عادی در مدار مشتری

3.VC ( ولتاژ کلاپ) مقدار < ولتاژ حداکثر برای تراشه پشتی

4بسته بندی و قدرت دستگاه را با توجه به پورت برنامه و سطح حفاظت انتخاب کنید.

توضیحات:

5.0SMDJ24CA به طور خاص برای محافظت از تجهیزات الکترونیکی حساس از ولتاژ موقت ناشی از رعد و برق و سایر وقایع ولتاژ موقت طراحی شده است.

شماره بخش		علامت گذاری		عقب ایستادن ولتاژ V_R_WM (V)	تقسیم بندی ولتاژV_BR (V) @I_T		تست جریان من_T (mA)	حداکثر قفل کردن ولتاژ V_C @I_PP(V)	حداکثر قله نبض جریان من_PP(الف)	حداکثر عقب نشتمن_R @V_RWM (μA)
واحد	دو	Uni	دو		MIN	مکس
️	5.0SMDJ8.0CA	️	5BDP	8.0	8.89	9.83	1	13.6	367.60	100
5.0SMDJ11A	5.0SMDJ11CA	5PDX	5BDX	11.0	12.20	13.50	1	18.2	277.47	800
5.0SMDJ12A	5.0SMDJ12CA	5PDZ	5BDZ	12.0	13.30	14.70	1	19.9	253.77	800
5.0SMDJ13A	5.0SMDJ13CA	5PEE	5BEE	13.0	14.40	15.90	1	21.5	234.88	500
5.0SMDJ14A	5.0SMDJ14CA	5PEG	5BEG	14.0	15.60	17.20	1	23.2	217.67	200
5.0SMDJ15A	5.0SMDJ15CA	5PEK	5BEK	15.0	16.70	18.50	1	24.4	206.97	100
5.0SMDJ16A	5.0SMDJ16CA	5PEM	5BEM	16.0	17.80	19.70	1	26.0	194.23	50
5.0SMDJ17A	5.0SMDJ17CA	5PEP	5BEP	17.0	18.90	20.90	1	27.6	182.97	20
5.0SMDJ18A	5.0SMDJ18CA	5PER	5BER	18.0	20.00	22.10	1	29.2	172.95	10
5.0SMDJ19A	5.0SMDJ19CA	5PET	5BET	19.0	21.10	23.30	1	30.8	164.07	10
5.0SMDJ20A	5.0SMDJ20CA	5PEV	5BEV	20.0	22.20	24.50	1	32.4	155.86	5
5.0SMDJ22A	5.0SMDJ22CA	5PEX	5BEX	22.0	24.40	26.90	1	35.5	142.25	5
5.0SMDJ24A	5.0SMDJ24CA	5PEZ	5BEZ	24.0	26.70	29.50	1	38.9	129.82	5
5.0SMDJ26A	5.0SMDJ26CA	5PFE	5BFE	26.0	28.90	31.90	1	42.1	119.95	5
5.0SMDJ28A	5.0SMDJ28CA	5PFG	5BFG	28.0	31.10	34.40	1	45.4	111.23	5
5.0SMDJ30A	5.0SMDJ30CA	5PFK	5BFK	30.0	33.30	36.80	1	48.4	104.34	5
5.0SMDJ33A	5.0SMDJ33CA	5PFM	5BFM	33.0	36.70	40.60	1	53.3	94.75	5
5.0SMDJ36A	5.0SMDJ36CA	5PFP	5BFP	36.0	40.00	44.20	1	58.1	86.92	5
5.0SMDJ40A	5.0SMDJ40CA	5PFR	5BFR	40.0	44.40	49.10	1	64.5	78.29	5
5.0SMDJ43A	5.0SMDJ43CA	5PFT	5BFT	43.0	47.80	52.80	1	69.4	72.77	5
5.0SMDJ45A	5.0SMDJ45CA	5PFV	5BFV	45.0	50.00	55.30	1	72.7	69.46	5
5.0SMDJ48A	5.0SMDJ48CA	5PFX	5BFX	48.0	53.30	58.90	1	77.4	65.25	5
5.0SMDJ51A	5.0SMDJ51CA	5PFZ	5BFZ	51.0	56.70	62.70	1	82.4	61.29	5
5.0SMDJ54A	5.0SMDJ54CA	5PGE	5BGE	54.0	60.00	66.30	1	87.1	57.98	5
5.0SMDJ58A	5.0SMDJ58CA	5PGG	5BGG	58.0	64.40	71.20	1	93.6	53.95	5

5.0SMDJ60A	5.0SMDJ60CA	5PGK	5BGK	60.0	66.70	73.70	1	96.8	52.17	5
5.0SMDJ64A	5.0SMDJ64CA	5PGM	5BGM	64.0	71.10	78.60	1	103.0	49.03	5
5.0SMDJ70A	5.0SMDJ70CA	5PGP	5BGP	70.0	77.80	86.00	1	113.0	44.69	5
5.0SMDJ75A	5.0SMDJ75CA	5PGR	5BGR	75.0	83.30	92.10	1	121.0	41.74	5
5.0SMDJ78A	5.0SMDJ78CA	5PGT	5BGT	78.0	86.70	95.80	1	126.0	40.08	5
5.0SMDJ80A	5.0SMDJ80CA	5PGB	5BGB	80.0	88.80	97.60	1	129.6	38.97	5
5.0SMDJ85A	5.0SMDJ85CA	5PGV	5BGV	85.0	94.40	104.00	1	137.0	36.86	5
5.0SMDJ90A	5.0SMDJ90CA	5PGX	5BGX	90.0	100.00	111.00	1	146.0	34.59	5
5.0SMDJ100A	5.0SMDJ100CA	5PGZ	5BGZ	100.0	111.00	123.00	1	162.0	31.17	5
5.0SMDJ110A	5.0SMDJ110CA	5PHE	5BHE	110.0	122.00	135.00	1	177.0	28.53	5
5.0SMDJ120A	5.0SMDJ120CA	5PHG	5BHG	120.0	133.00	147.00	1	193.0	26.17	5
5.0SMDJ130A	5.0SMDJ130CA	5PHK	5BHK	130.0	144.00	159.00	1	209.0	24.16	5
5.0SMDJ140A	5.0SMDJ140CA	5PHB	5BHB	140.0	155.00	171.00	1	226.8	22.27	5
5.0SMDJ150A	5.0SMDJ150CA	5PHM	5BHM	150.0	167.00	185.00	1	243.0	20.78	5
5.0SMDJ160A	5.0SMDJ160CA	5PHP	5BHP	160.0	178.00	197.00	1	259.0	19.50	5
5.0SMDJ170A	5.0SMDJ170CA	5PHR	5BHR	170.0	189.00	209.00	1	275.0	18.36	5
5.0SMDJ180A	5.0SMDJ180CA	5PHT	5BHT	180.0	201.00	220.00	1	291.6	17.32	5
5.0SMDJ190A	5.0SMDJ190CA	5PHV	5BHV	190.0	211.00	232.00	1	307.8	16.41	5
5.0SMDJ200A	5.0SMDJ200CA	5PHW	5BHW	200.0	224.00	247.00	1	324.0	9.26	5
5.0SMDJ220A	5.0SMDJ220CA	5PHX	5BHX	220.0	246.00	272.00	1	356.0	8.43	5
5.0SMDJ250A	5.0SMDJ250CA	5PHZ	5BHZ	250.0	279.00	309.00	1	405.0	7.41	5
5.0SMDJ300A	5.0SMDJ300CA	5PJE	5BJE	300.0	335.00	371.00	1	486.0	6.17	5
5.0SMDJ350A	5.0SMDJ350CA	5PJG	5BJG	350.0	391.00	432.00	1	567.0	5.29	5
5.0SMDJ400A	5.0SMDJ400CA	5PJK	5BJK	400.0	447.00	494.00	1	648.0	4.63	5
5.0SMDJ440A	5.0SMDJ440CA	5PJM	5BJM	440.0	492.00	543.00	1	713.0	4.21	5

کاربردها:

حفاظت از منبع برق کوچک، سوئیچ ها، دستگاه های POS، گیرنده های رعد و برق، سیستم های داخلی ساختمان، سیستم های نظارت، کارت های پارکینگ، سیستم های انتقال، ابزارها، مترها، محصولات ارتباطی،پنل های کنترل، ناوگير هاي جي پي اس

حداکثر قدرت (TA=25°C مگر اینکه خلاف آن ذکر شده باشد)

پارامتر	نماد	ارزش	واحد
پراکندگی قدرت پالس اوج با یک شکل موج 10/1000μs (شکل 1) ((یادداشت 1) ، (یادداشت 2)	P_PPM	5000	W
جریان پالس اوج با شکل موج 10/1000μs.	من_PP	جدول بعدی را ببینید	A
پخش قدرت در بخارگر بی نهایت در T_L=75°C	P_{M ((AV)}	6.5	W
اوج جریان موج جلو، 8.3ms یک موج نیمه سینوس (تذکر 3)	من_FSM	300	A
حداکثر ولتاژ لحظه ای جلو در 25A فقط برای یک جهت (توجه 4)	V_F	3.5/5.0	V
اتصال کار و محدوده دمای ذخیره سازی.	T_J، T_STG	-55 تا +150	°C
يادداشت: 1پالس جریان غیر تکراری، بر اساس شکل 3 و بالاتر از T_A= 25 درجه سانتیگراد در شکل 2. 2. نصب شده بر روی 5.0mm x 5.0mm (0.03mm ضخیم) پد های مس به هر ترمینال. 3. 8.3ms تک نیمه موج سینوس، یا موج معادل مربع، چرخه کار = حداکثر 4 پالس در دقیقه 4. V_F< 3.5V برای V_BR< 200 ولت و V_F< 6.5V برای V_BR> 201 ولت

سطح نصب TVS دیود SMD 5.0SMDJ400A 5.0SMDJ400 5.0SMDJ DO-214AB SMC 0

سطح نصب TVS دیود SMD 5.0SMDJ400A 5.0SMDJ400 5.0SMDJ DO-214AB SMC 1

سطح نصب TVS دیود SMD 5.0SMDJ400A 5.0SMDJ400 5.0SMDJ DO-214AB SMC 2

سطح نصب TVS دیود SMD 5.0SMDJ400A 5.0SMDJ400 5.0SMDJ DO-214AB SMC 3

سطح نصب TVS دیود SMD 5.0SMDJ400A 5.0SMDJ400 5.0SMDJ DO-214AB SMC 4

سطح نصب TVS دیود SMD 5.0SMDJ400A 5.0SMDJ400 5.0SMDJ DO-214AB SMC 5

سطح نصب TVS دیود SMD 5.0SMDJ400A 5.0SMDJ400 5.0SMDJ DO-214AB SMC 6
