خانه /محصولات/دیودهای TVS/دیود های TVS یک طرفه SOCAY 5.0SMDJ33A برای کاربردهای نصب شده روی سطح

دیود های TVS یک طرفه SOCAY 5.0SMDJ33A برای کاربردهای نصب شده روی سطح

500 عدد
MOQ
negotiable
قیمت
دیود های TVS یک طرفه SOCAY 5.0SMDJ33A برای کاربردهای نصب شده روی سطح
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
کلمات کلیدی: دیودها
اندازه بسته: DO-214AB/SMC
..: 33.0 ولت
Vbr@It (حداقل): 36.70 ولت
Vbr@It (حداکثر): 40.60 ولت
آی تی: 1 میلی آمپر
Vc@Ipp: 53.3 ولت
Ipp: 94.75A
Ir@Vrwm: 5μA
مواد: سیلیکون
برجسته کردن:

دیودهای TVS یک طرفه,دیود های TVS 5.0SMDJ33A,دیود های TVS

,

TVS Diodes 5.0SMDJ33A

,

TVS Surface Mount Diodes
اطلاعات اولیه
محل منبع: شنژن، گوانگدونگ، چین
نام تجاری: SOCAY
گواهی: UL,REACH,RoHS,ISO
شماره مدل: 5.0SMDJ33A
سند: بروشور محصول PDF
پرداخت
زمان تحویل: 5 تا 8 روز کاری
توضیحات محصول

SOCAY TVS یک جهت 5.0SMDJ33A برای کاربردهای نصب شده در سطح به منظور بهینه سازی فضای صفحه



صفحه اطلاعات:5.0SMDJ_v2107.1.pdf



چرخه دما JESD22-A104
پودر فشار JESD22-A102

نگه داشتن در دمای بالا JESD22-A103

HTRB JESD22-A108

شوک حرارتی JESD22-A106



شماره بخش علامت گذاری

عقب

ایستادن

ولتاژ VRWM (V)

تقسیم بندی

ولتاژVBR (V)

@IT

تست

جریان

منT (mA)

حداکثر

قفل کردن

ولتاژ VC @IPP(V)

حداکثر

قله

نبض

جریان منPP(الف)

حداکثر

عقب

نشتمنR

@VRWM (μA)
واحد دو Uni دو   MIN مکس
️ 5.0SMDJ8.0CA ️ 5BDP 8.0 8.89 9.83 1 13.6 367.60 100
5.0SMDJ11A 5.0SMDJ11CA 5PDX 5BDX 11.0 12.20 13.50 1 18.2 277.47 800
5.0SMDJ12A 5.0SMDJ12CA 5PDZ 5BDZ 12.0 13.30 14.70 1 19.9 253.77 800
5.0SMDJ13A 5.0SMDJ13CA 5PEE 5BEE 13.0 14.40 15.90 1 21.5 234.88 500
5.0SMDJ14A 5.0SMDJ14CA 5PEG 5BEG 14.0 15.60 17.20 1 23.2 217.67 200
5.0SMDJ15A 5.0SMDJ15CA 5PEK 5BEK 15.0 16.70 18.50 1 24.4 206.97 100
5.0SMDJ16A 5.0SMDJ16CA 5PEM 5BEM 16.0 17.80 19.70 1 26.0 194.23 50
5.0SMDJ17A 5.0SMDJ17CA 5PEP 5BEP 17.0 18.90 20.90 1 27.6 182.97 20
5.0SMDJ18A 5.0SMDJ18CA 5PER 5BER 18.0 20.00 22.10 1 29.2 172.95 10
5.0SMDJ19A 5.0SMDJ19CA 5PET 5BET 19.0 21.10 23.30 1 30.8 164.07 10
5.0SMDJ20A 5.0SMDJ20CA 5PEV 5BEV 20.0 22.20 24.50 1 32.4 155.86 5
5.0SMDJ22A 5.0SMDJ22CA 5PEX 5BEX 22.0 24.40 26.90 1 35.5 142.25 5
5.0SMDJ24A 5.0SMDJ24CA 5PEZ 5BEZ 24.0 26.70 29.50 1 38.9 129.82 5
5.0SMDJ26A 5.0SMDJ26CA 5PFE 5BFE 26.0 28.90 31.90 1 42.1 119.95 5
5.0SMDJ28A 5.0SMDJ28CA 5PFG 5BFG 28.0 31.10 34.40 1 45.4 111.23 5
5.0SMDJ30A 5.0SMDJ30CA 5PFK 5BFK 30.0 33.30 36.80 1 48.4 104.34 5
5.0SMDJ33A 5.0SMDJ33CA 5PFM 5BFM 33.0 36.70 40.60 1 53.3 94.75 5
5.0SMDJ36A 5.0SMDJ36CA 5PFP 5BFP 36.0 40.00 44.20 1 58.1 86.92 5
5.0SMDJ40A 5.0SMDJ40CA 5PFR 5BFR 40.0 44.40 49.10 1 64.5 78.29 5
5.0SMDJ43A 5.0SMDJ43CA 5PFT 5BFT 43.0 47.80 52.80 1 69.4 72.77 5
5.0SMDJ45A 5.0SMDJ45CA 5PFV 5BFV 45.0 50.00 55.30 1 72.7 69.46 5
5.0SMDJ48A 5.0SMDJ48CA 5PFX 5BFX 48.0 53.30 58.90 1 77.4 65.25 5
5.0SMDJ51A 5.0SMDJ51CA 5PFZ 5BFZ 51.0 56.70 62.70 1 82.4 61.29 5
5.0SMDJ54A 5.0SMDJ54CA 5PGE 5BGE 54.0 60.00 66.30 1 87.1 57.98 5
5.0SMDJ58A 5.0SMDJ58CA 5PGG 5BGG 58.0 64.40 71.20 1 93.6 53.95 5
5.0SMDJ60A 5.0SMDJ60CA 5PGK 5BGK 60.0 66.70 73.70 1 96.8 52.17 5
5.0SMDJ64A 5.0SMDJ64CA 5PGM 5BGM 64.0 71.10 78.60 1 103.0 49.03 5
5.0SMDJ70A 5.0SMDJ70CA 5PGP 5BGP 70.0 77.80 86.00 1 113.0 44.69 5
5.0SMDJ75A 5.0SMDJ75CA 5PGR 5BGR 75.0 83.30 92.10 1 121.0 41.74 5
5.0SMDJ78A 5.0SMDJ78CA 5PGT 5BGT 78.0 86.70 95.80 1 126.0 40.08 5
5.0SMDJ80A 5.0SMDJ80CA 5PGB 5BGB 80.0 88.80 97.60 1 129.6 38.97 5
5.0SMDJ85A 5.0SMDJ85CA 5PGV 5BGV 85.0 94.40 104.00 1 137.0 36.86 5
5.0SMDJ90A 5.0SMDJ90CA 5PGX 5BGX 90.0 100.00 111.00 1 146.0 34.59 5
5.0SMDJ100A 5.0SMDJ100CA 5PGZ 5BGZ 100.0 111.00 123.00 1 162.0 31.17 5
5.0SMDJ110A 5.0SMDJ110CA 5PHE 5BHE 110.0 122.00 135.00 1 177.0 28.53 5
5.0SMDJ120A 5.0SMDJ120CA 5PHG 5BHG 120.0 133.00 147.00 1 193.0 26.17 5
5.0SMDJ130A 5.0SMDJ130CA 5PHK 5BHK 130.0 144.00 159.00 1 209.0 24.16 5
5.0SMDJ140A 5.0SMDJ140CA 5PHB 5BHB 140.0 155.00 171.00 1 226.8 22.27 5
5.0SMDJ150A 5.0SMDJ150CA 5PHM 5BHM 150.0 167.00 185.00 1 243.0 20.78 5
5.0SMDJ160A 5.0SMDJ160CA 5PHP 5BHP 160.0 178.00 197.00 1 259.0 19.50 5
5.0SMDJ170A 5.0SMDJ170CA 5PHR 5BHR 170.0 189.00 209.00 1 275.0 18.36 5
5.0SMDJ180A 5.0SMDJ180CA 5PHT 5BHT 180.0 201.00 220.00 1 291.6 17.32 5
5.0SMDJ190A 5.0SMDJ190CA 5PHV 5BHV 190.0 211.00 232.00 1 307.8 16.41 5
5.0SMDJ200A 5.0SMDJ200CA 5PHW 5BHW 200.0 224.00 247.00 1 324.0 9.26 5
5.0SMDJ220A 5.0SMDJ220CA 5PHX 5BHX 220.0 246.00 272.00 1 356.0 8.43 5
5.0SMDJ250A 5.0SMDJ250CA 5PHZ 5BHZ 250.0 279.00 309.00 1 405.0 7.41 5
5.0SMDJ300A 5.0SMDJ300CA 5PJE 5BJE 300.0 335.00 371.00 1 486.0 6.17 5
5.0SMDJ350A 5.0SMDJ350CA 5PJG 5BJG 350.0 391.00 432.00 1 567.0 5.29 5
5.0SMDJ400A 5.0SMDJ400CA 5PJK 5BJK 400.0 447.00 494.00 1 648.0 4.63 5
5.0SMDJ440A 5.0SMDJ440CA 5PJM 5BJM 440.0 492.00 543.00 1 713.0 4.21 5



روش انتخاب دیود تلویزیون



1برای دانستن محصول مشتری، ولتاژ کار، پورت کاربرد، سطح حفاظت.

2.VRWM ( ولتاژ کار) مقدار دستگاه ≥ عملکرد عادی در مدار مشتری

3.VC ( ولتاژ کلاپ) مقدار < ولتاژ حداکثر برای تراشه پشتی

4بسته بندی و قدرت دستگاه را با توجه به پورت برنامه و سطح حفاظت انتخاب کنید.

کاربردها:

دستگاه های TVS برای محافظت از رابط های I / O ، VCC bus و سایر مدارهای آسیب پذیر مورد استفاده در ارتباطات مخابراتی ، کامپیوتر ، برنامه های الکترونیکی صنعتی و مصرفی ایده آل هستند.





حداکثر قدرت (TA=25°C مگر اینکه خلاف آن ذکر شده باشد)

پارامتر نماد ارزش واحد
پراکندگی قدرت پالس اوج با یک شکل موج 10/1000μs (شکل 1) ((یادداشت 1) ، (یادداشت 2) PPPM 5000 W
جریان پالس اوج با شکل موج 10/1000μs. منPP جدول بعدی را ببینید A
پخش قدرت در بخارگر بی نهایت در TL=75°C PM ((AV) 6.5 W
اوج جریان موج جلو، 8.3ms یک موج نیمه سینوس (تذکر 3) منFSM 300 A
حداکثر ولتاژ لحظه ای جلو در 25A فقط برای یک جهت (توجه 4) VF 3.5/5.0 V
اتصال کار و محدوده دمای ذخیره سازی. TJ، TSTG -55 تا +150 °C

يادداشت:

1پالس جریان غیر تکراری، بر اساس شکل 3 و بالاتر از TA= 25 درجه سانتیگراد در شکل 2.

2. نصب شده بر روی 5.0mm x 5.0mm (0.03mm ضخیم) پد های مس به هر ترمینال.

3. 8.3ms تک نیمه موج سینوس، یا موج معادل مربع، چرخه کار = حداکثر 4 پالس در دقیقه

4. VF< 3.5V برای VBR< 200 ولت و VF< 6.5V برای VBR> 201 ولت

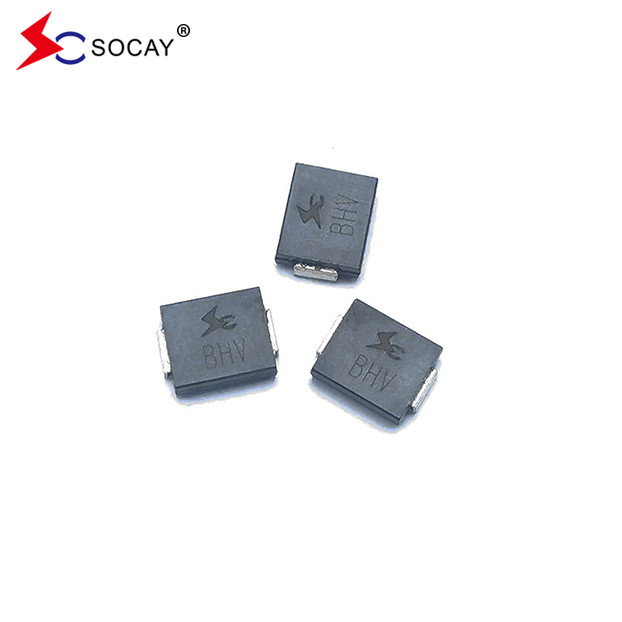

دیود های TVS یک طرفه SOCAY 5.0SMDJ33A برای کاربردهای نصب شده روی سطح 0

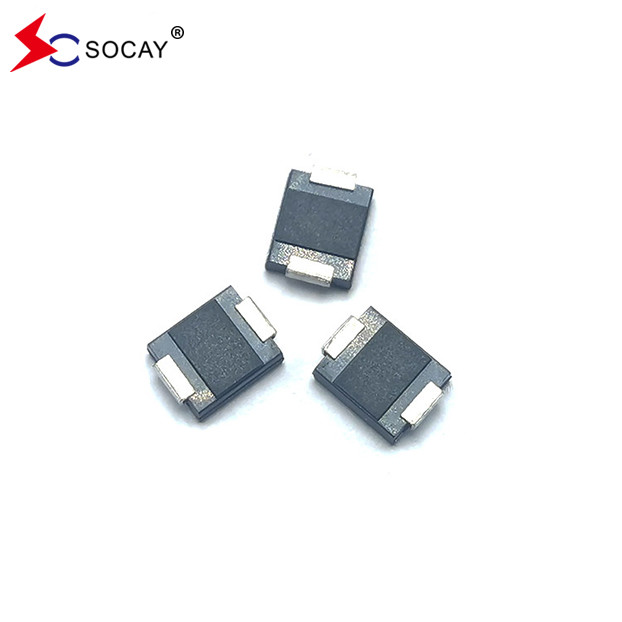

دیود های TVS یک طرفه SOCAY 5.0SMDJ33A برای کاربردهای نصب شده روی سطح 1

دیود های TVS یک طرفه SOCAY 5.0SMDJ33A برای کاربردهای نصب شده روی سطح 2



دیود های TVS یک طرفه SOCAY 5.0SMDJ33A برای کاربردهای نصب شده روی سطح 3



دیود های TVS یک طرفه SOCAY 5.0SMDJ33A برای کاربردهای نصب شده روی سطح 4

دیود های TVS یک طرفه SOCAY 5.0SMDJ33A برای کاربردهای نصب شده روی سطح 5

دیود های TVS یک طرفه SOCAY 5.0SMDJ33A برای کاربردهای نصب شده روی سطح 6



محصولات اصلی SOCAY شامل طیف کاملاز لوله های تخلیه گازی سرامیکی (GDT) ، دیود های سرکوب گذار (TVS Diodes) ، سرکوب کننده ESD، سرکوب کننده های افزایش تایریستور (TSS) ، محافظان شکاف جرقه (SPG) ، واریستورها (MOV) ، واریستورهای تراشه ای (MLV) ،فیوز قابل تنظیم مجدد PTC، ترمیستورهای ضریب دمای منفی (ترمیستورهای NTC) ، Chip Bead ، دیود Schottky ، دیود Zener و غیره از طراحی مدار تا آزمایش محصول (و ارائه گزارش های آزمایش) ،ما به شما خدمات تمام وقت در زمینه حفاظت از مدار ارائه می دهیمبا کیفیت و خدمات عالی، SOCAY از طرف مشتریان مورد ستایش قرار گرفته و از سوی صنعت مورد احترام قرار گرفته است.
