Name: 5000W قدرت بالا سطح TVS 5.0SMDJ سری 5.0SMDJ12A 12VRWM
Brand: SOCAY
SKU: 5.0SMDJ12A
Rating: 4.7 (100 reviews)

امکانات گالری توضیحات محصول درخواست نقل قول

امکانات

مشخصات

نام محصول: دیودهای TVS

نوع بسته بندی: DO-214AB/SMC

..: 12.0 ولت

Vbr@It (حداقل): 13.30 ولت

Vbr@It (حداکثر): 14.70 ولت

آی تی: 1 میلی آمپر

Vc@Ipp: 19.9 ولت

Ipp: 253.77A

Ir@Vrwm: 800μA

محدوده دمای ذخیره سازی: -55 تا +150 ℃

برجسته کردن:

تلویزیون های 5000 وات,نصب سطح TVS 12VRWM

Surface Mount TVS 12VRWM

اطلاعات اولیه

محل منبع: شنژن، گوانگدونگ، چین

نام تجاری: SOCAY

گواهی: UL,REACH,RoHS,ISO

شماره مدل: 5.0SMDJ12A

سند: بروشور محصول PDF

پرداخت

زمان تحویل: 5 تا 8 روز کاری

گالری

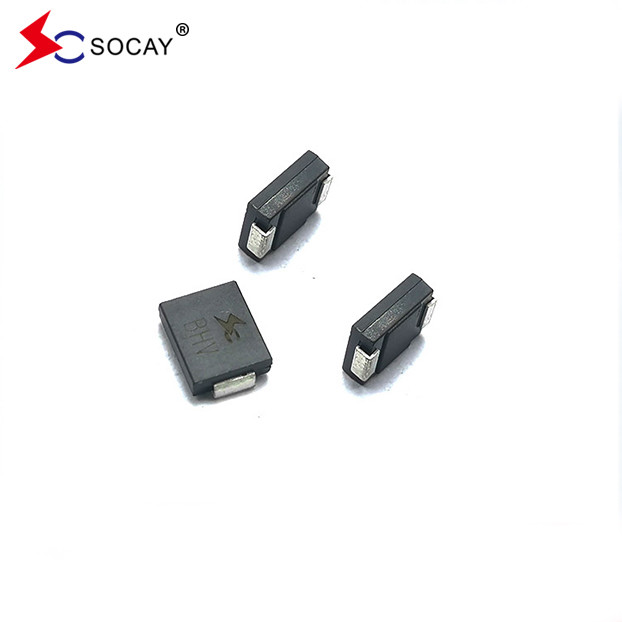

5000W قدرت بالا سطح TVS 5.0SMDJ سری 5.0SMDJ12A 12VRWM

توضیحات محصول

5000 وات قدرت بالا 5.0SMDJ سری TVS دیود 5.0SMDJ12A سطح TVS 12VRWM

صفحه اطلاعات:5.0SMDJ_v2107.1.pdf

توضیحات:

در5.0SMDJمحصول دیود سرکوب موقت سری TVS یک نوع جدید از دستگاه حفاظت از مدار با کارایی بالا است که توسط SOCAY برای نیازهای ویژه صنعت خودرو توسعه یافته است.زمان پاسخ بسیار سریع (تحت سطح نانوسکنید) و قابلیت جذب موج بسیار بالا دارد. به طور خاص برای محافظت از تجهیزات الکترونیکی حساس در کاربردهای الکترونیک خودرو از ولتاژ های گذرا ناشی از صاعقه و سایر وقایع ولتاژ گذرا طراحی شده است.

شماره بخش		علامت گذاری		عقب ایستادن ولتاژ V_R_WM (V)	تقسیم بندی ولتاژV_BR (V) @I_T		تست جریان من_T (mA)	حداکثر قفل کردن ولتاژ V_C @I_PP(V)	حداکثر قله نبض جریان من_PP(الف)	حداکثر عقب نشتمن_R @V_RWM (μA)
واحد	دو	Uni	دو		MIN	مکس
️	5.0SMDJ8.0CA	️	5BDP	8.0	8.89	9.83	1	13.6	367.60	100
5.0SMDJ11A	5.0SMDJ11CA	5PDX	5BDX	11.0	12.20	13.50	1	18.2	277.47	800
5.0SMDJ12A	5.0SMDJ12CA	5PDZ	5BDZ	12.0	13.30	14.70	1	19.9	253.77	800
5.0SMDJ13A	5.0SMDJ13CA	5PEE	5BEE	13.0	14.40	15.90	1	21.5	234.88	500
5.0SMDJ14A	5.0SMDJ14CA	5PEG	5BEG	14.0	15.60	17.20	1	23.2	217.67	200
5.0SMDJ15A	5.0SMDJ15CA	5PEK	5BEK	15.0	16.70	18.50	1	24.4	206.97	100
5.0SMDJ16A	5.0SMDJ16CA	5PEM	5BEM	16.0	17.80	19.70	1	26.0	194.23	50
5.0SMDJ17A	5.0SMDJ17CA	5PEP	5BEP	17.0	18.90	20.90	1	27.6	182.97	20
5.0SMDJ18A	5.0SMDJ18CA	5PER	5BER	18.0	20.00	22.10	1	29.2	172.95	10
5.0SMDJ19A	5.0SMDJ19CA	5PET	5BET	19.0	21.10	23.30	1	30.8	164.07	10
5.0SMDJ20A	5.0SMDJ20CA	5PEV	5BEV	20.0	22.20	24.50	1	32.4	155.86	5
5.0SMDJ22A	5.0SMDJ22CA	5PEX	5BEX	22.0	24.40	26.90	1	35.5	142.25	5
5.0SMDJ24A	5.0SMDJ24CA	5PEZ	5BEZ	24.0	26.70	29.50	1	38.9	129.82	5
5.0SMDJ26A	5.0SMDJ26CA	5PFE	5BFE	26.0	28.90	31.90	1	42.1	119.95	5
5.0SMDJ28A	5.0SMDJ28CA	5PFG	5BFG	28.0	31.10	34.40	1	45.4	111.23	5
5.0SMDJ30A	5.0SMDJ30CA	5PFK	5BFK	30.0	33.30	36.80	1	48.4	104.34	5
5.0SMDJ33A	5.0SMDJ33CA	5PFM	5BFM	33.0	36.70	40.60	1	53.3	94.75	5
5.0SMDJ36A	5.0SMDJ36CA	5PFP	5BFP	36.0	40.00	44.20	1	58.1	86.92	5
5.0SMDJ40A	5.0SMDJ40CA	5PFR	5BFR	40.0	44.40	49.10	1	64.5	78.29	5
5.0SMDJ43A	5.0SMDJ43CA	5PFT	5BFT	43.0	47.80	52.80	1	69.4	72.77	5
5.0SMDJ45A	5.0SMDJ45CA	5PFV	5BFV	45.0	50.00	55.30	1	72.7	69.46	5
5.0SMDJ48A	5.0SMDJ48CA	5PFX	5BFX	48.0	53.30	58.90	1	77.4	65.25	5
5.0SMDJ51A	5.0SMDJ51CA	5PFZ	5BFZ	51.0	56.70	62.70	1	82.4	61.29	5
5.0SMDJ54A	5.0SMDJ54CA	5PGE	5BGE	54.0	60.00	66.30	1	87.1	57.98	5
5.0SMDJ58A	5.0SMDJ58CA	5PGG	5BGG	58.0	64.40	71.20	1	93.6	53.95	5

5.0SMDJ60A	5.0SMDJ60CA	5PGK	5BGK	60.0	66.70	73.70	1	96.8	52.17	5
5.0SMDJ64A	5.0SMDJ64CA	5PGM	5BGM	64.0	71.10	78.60	1	103.0	49.03	5
5.0SMDJ70A	5.0SMDJ70CA	5PGP	5BGP	70.0	77.80	86.00	1	113.0	44.69	5
5.0SMDJ75A	5.0SMDJ75CA	5PGR	5BGR	75.0	83.30	92.10	1	121.0	41.74	5
5.0SMDJ78A	5.0SMDJ78CA	5PGT	5BGT	78.0	86.70	95.80	1	126.0	40.08	5
5.0SMDJ80A	5.0SMDJ80CA	5PGB	5BGB	80.0	88.80	97.60	1	129.6	38.97	5
5.0SMDJ85A	5.0SMDJ85CA	5PGV	5BGV	85.0	94.40	104.00	1	137.0	36.86	5
5.0SMDJ90A	5.0SMDJ90CA	5PGX	5BGX	90.0	100.00	111.00	1	146.0	34.59	5
5.0SMDJ100A	5.0SMDJ100CA	5PGZ	5BGZ	100.0	111.00	123.00	1	162.0	31.17	5
5.0SMDJ110A	5.0SMDJ110CA	5PHE	5BHE	110.0	122.00	135.00	1	177.0	28.53	5
5.0SMDJ120A	5.0SMDJ120CA	5PHG	5BHG	120.0	133.00	147.00	1	193.0	26.17	5
5.0SMDJ130A	5.0SMDJ130CA	5PHK	5BHK	130.0	144.00	159.00	1	209.0	24.16	5
5.0SMDJ140A	5.0SMDJ140CA	5PHB	5BHB	140.0	155.00	171.00	1	226.8	22.27	5
5.0SMDJ150A	5.0SMDJ150CA	5PHM	5BHM	150.0	167.00	185.00	1	243.0	20.78	5
5.0SMDJ160A	5.0SMDJ160CA	5PHP	5BHP	160.0	178.00	197.00	1	259.0	19.50	5
5.0SMDJ170A	5.0SMDJ170CA	5PHR	5BHR	170.0	189.00	209.00	1	275.0	18.36	5
5.0SMDJ180A	5.0SMDJ180CA	5PHT	5BHT	180.0	201.00	220.00	1	291.6	17.32	5
5.0SMDJ190A	5.0SMDJ190CA	5PHV	5BHV	190.0	211.00	232.00	1	307.8	16.41	5
5.0SMDJ200A	5.0SMDJ200CA	5PHW	5BHW	200.0	224.00	247.00	1	324.0	9.26	5
5.0SMDJ220A	5.0SMDJ220CA	5PHX	5BHX	220.0	246.00	272.00	1	356.0	8.43	5
5.0SMDJ250A	5.0SMDJ250CA	5PHZ	5BHZ	250.0	279.00	309.00	1	405.0	7.41	5
5.0SMDJ300A	5.0SMDJ300CA	5PJE	5BJE	300.0	335.00	371.00	1	486.0	6.17	5
5.0SMDJ350A	5.0SMDJ350CA	5PJG	5BJG	350.0	391.00	432.00	1	567.0	5.29	5
5.0SMDJ400A	5.0SMDJ400CA	5PJK	5BJK	400.0	447.00	494.00	1	648.0	4.63	5
5.0SMDJ440A	5.0SMDJ440CA	5PJM	5BJM	440.0	492.00	543.00	1	713.0	4.21	5

کاربردها:

دستگاه های TVS برای محافظت از رابط های I / O ، VCC bus و سایر مدارهای آسیب پذیر مورد استفاده در ارتباطات مخابراتی ، کامپیوتر ، برنامه های الکترونیکی صنعتی و مصرفی ایده آل هستند.

حداکثر قدرت (TA=25°C مگر اینکه خلاف آن ذکر شده باشد)

پارامتر	نماد	ارزش	واحد
پراکندگی قدرت پالس اوج با یک شکل موج 10/1000μs (شکل 1) ((یادداشت 1) ، (یادداشت 2)	P_PPM	5000	W
جریان پالس اوج با شکل موج 10/1000μs.	من_PP	جدول بعدی را ببینید	A
پخش قدرت در بخارگر بی نهایت در T_L=75°C	P_{M ((AV)}	6.5	W
اوج جریان موج جلو، 8.3ms یک موج نیمه سینوس (تذکر 3)	من_FSM	300	A
حداکثر ولتاژ لحظه ای جلو در 25A فقط برای یک جهت (توجه 4)	V_F	3.5/5.0	V
اتصال کار و محدوده دمای ذخیره سازی.	T_J، T_STG	-55 تا +150	°C
يادداشت: 1پالس جریان غیر تکراری، بر اساس شکل 3 و بالاتر از T_A= 25 درجه سانتیگراد در شکل 2. 2. نصب شده بر روی 5.0mm x 5.0mm (0.03mm ضخیم) پد های مس به هر ترمینال. 3. 8.3ms تک نیمه موج سینوس، یا موج معادل مربع، چرخه کار = حداکثر 4 پالس در دقیقه 4. V_F< 3.5V برای V_BR< 200 ولت و V_F< 6.5V برای V_BR> 201 ولت

5000W قدرت بالا سطح TVS 5.0SMDJ سری 5.0SMDJ12A 12VRWM 0

5000W قدرت بالا سطح TVS 5.0SMDJ سری 5.0SMDJ12A 12VRWM 1

5000W قدرت بالا سطح TVS 5.0SMDJ سری 5.0SMDJ12A 12VRWM 2

5000W قدرت بالا سطح TVS 5.0SMDJ سری 5.0SMDJ12A 12VRWM 3

5000W قدرت بالا سطح TVS 5.0SMDJ سری 5.0SMDJ12A 12VRWM 4

5000W قدرت بالا سطح TVS 5.0SMDJ سری 5.0SMDJ12A 12VRWM 5

5000W قدرت بالا سطح TVS 5.0SMDJ سری 5.0SMDJ12A 12VRWM 6

محصولات اصلی SOCAY شامل طیف گسترده ای از لوله های تخلیه گاز سرامیکی (GDT) است.دیود های سرکوب گذرا (دیود های TVS) ، سرکوب کننده ESD، سرکوب کننده افزایشی تایریستور (TSS) ، محافظان شکاف جرقه (SPG) ، واریستورها (MOV) ، واریستورهای تراشه ای (MLV) ، فیوز قابل تنظیم مجدد PTCترمیستورهای با ضریب دمای منفی (ترمیستورهای NTC)از طراحی مدار تا آزمایش محصول (و ارائه گزارش های آزمایش) ، ما خدمات یک مرحله ای را در زمینه حفاظت از مدار به شما ارائه می دهیم.با کیفیت و خدمات عالی، SOCAY از طرف مشتریان مورد ستایش قرار گرفته و از سوی صنعت مورد احترام قرار گرفته است.
