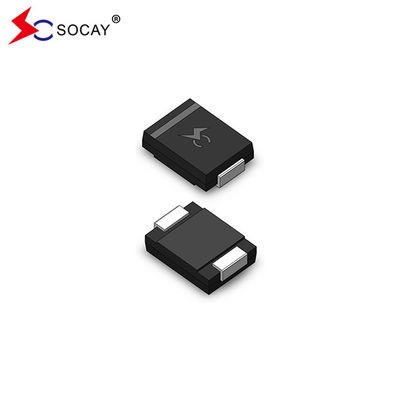

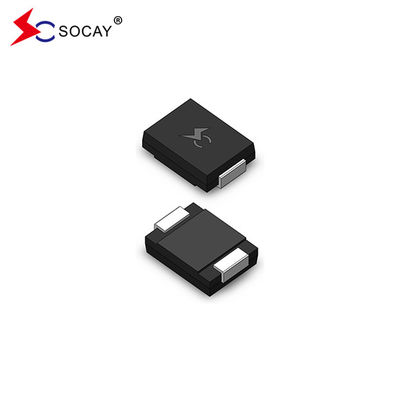

3000W SMDJ سری SMDJ5.0A سطح نصب TVS دیود VRWM 5.0V ولتاژ موقت سرکوب
صفحه اطلاعات:SMDJ_v2107.1
توضیحات:
سری SMDJ به طور خاص برای محافظت از تجهیزات الکترونیکی حساس از ولتاژ موقت ناشی از برق و سایر وقایع ولتاژ موقت طراحی شده است.
|
شماره بخش
|
علامت گذاری
|
ولتاژ ایستادن معکوسVRWM(V)
|
تقسیم بندیولتاژ VBR(V)
@IT
|
جریان آزمایشمنT
(mA)
|
حداکثر ولتاژ قفلVC
@IPP(V)
|
حداکثر اوج جریان پالسمنPP(الف)
|
حداکثر عقبنشت IR
@VRWM(μA)
|
|
واحد
|
دو
|
واحد
|
دو
|
|
MIN
|
مکس
|
|
|
|
|
| SMDJ5.0A |
SMDJ5.0CA |
RDE |
DDE |
5.0 |
6.40 |
7.00 |
10 |
9.2 |
326.09 |
1000 |
| SMDJ6.0A |
SMDJ6.0CA |
RDG |
DDG |
6.0 |
6.67 |
7.37 |
10 |
10.3 |
291.26 |
1000 |
| SMDJ6.5A |
SMDJ6.5CA |
RDK |
DDK |
6.5 |
7.22 |
7.98 |
10 |
11.2 |
267.86 |
500 |
| SMDJ7.0A |
SMDJ7.0CA |
PDM |
DDM |
7.0 |
7.78 |
8.60 |
10 |
12.0 |
250.00 |
200 |
| SMDJ7.5A |
SMDJ7.5CA |
پی دی پی |
DDP |
7.5 |
8.33 |
9.21 |
1 |
12.9 |
232.56 |
100 |
| SMDJ8.0A |
SMDJ8.0CA |
PDR |
DDR |
8.0 |
8.89 |
9.83 |
1 |
13.6 |
220.59 |
50 |
| SMDJ8.5A |
SMDJ8.5CA |
PDT |
دی دی تی |
8.5 |
9.44 |
10.40 |
1 |
14.4 |
208.33 |
25 |
| SMDJ9.0A |
SMDJ9.0CA |
PDV |
DDV |
9.0 |
10.00 |
11.10 |
1 |
15.4 |
194.81 |
10 |
| SMDJ10A |
SMDJ10CA |
PDX |
DDX |
10.0 |
11.10 |
12.30 |
1 |
17.0 |
176.47 |
5 |
| SMDJ11A |
SMDJ11CA |
PDZ |
DDZ |
11.0 |
12.20 |
13.50 |
1 |
18.2 |
164.84 |
5 |
| SMDJ12A |
SMDJ12CA |
PEE |
DEE |
12.0 |
13.30 |
14.70 |
1 |
19.9 |
150.75 |
5 |
| SMDJ13A |
SMDJ13CA |
PEG |
DEG |
13.0 |
14.40 |
15.90 |
1 |
21.5 |
139.53 |
5 |
| SMDJ14A |
SMDJ14CA |
PEK |
DEK |
14.0 |
15.60 |
17.20 |
1 |
23.2 |
129.31 |
5 |
| SMDJ15A |
SMDJ15CA |
PEM |
DEM |
15.0 |
16.70 |
18.50 |
1 |
24.4 |
122.95 |
5 |
| SMDJ16A |
SMDJ16CA |
PEP |
DEP |
16.0 |
17.80 |
19.70 |
1 |
26.0 |
115.38 |
5 |
| SMDJ17A |
SMDJ17CA |
PER |
DER |
17.0 |
18.90 |
20.90 |
1 |
27.6 |
108.70 |
5 |
| SMDJ18A |
SMDJ18CA |
PET |
DET |
18.0 |
20.00 |
22.10 |
1 |
29.2 |
102.74 |
5 |
| SMDJ19A |
SMDJ19CA |
PEB |
DEB |
19.0 |
21.10 |
23.30 |
1 |
30.8 |
97.47 |
5 |
| SMDJ20A |
SMDJ20CA |
PEV |
DEV |
20.0 |
22.20 |
24.50 |
1 |
32.4 |
92.59 |
5 |
| SMDJ22A |
SMDJ22CA |
PEX |
DEX |
22.0 |
24.40 |
26.90 |
1 |
35.5 |
84.51 |
5 |
| SMDJ24A |
SMDJ24CA |
زون های تولید ماهی |
DEZ |
24.0 |
26.70 |
29.50 |
1 |
38.9 |
77.12 |
5 |
| SMDJ26A |
SMDJ26CA |
PFE |
DFE |
26.0 |
28.90 |
31.90 |
1 |
42.1 |
71.26 |
5 |
| SMDJ28A |
SMDJ28CA |
PFG |
DFG |
28.0 |
31.10 |
34.40 |
1 |
45.4 |
66.08 |
5 |
| SMDJ30A |
SMDJ30CA |
PFK |
DFK |
30.0 |
33.30 |
36.80 |
1 |
48.4 |
61.98 |
5 |
| SMDJ33A |
SMDJ33CA |
PFM |
DFM |
33.0 |
36.70 |
40.60 |
1 |
53.3 |
56.29 |
5 |
| SMDJ36A |
SMDJ36CA |
PFP |
DFP |
36.0 |
40.00 |
44.20 |
1 |
58.1 |
51.64 |
5 |
| SMDJ40A |
SMDJ40CA |
PFR |
DFR |
40.0 |
44.40 |
49.10 |
1 |
64.5 |
46.51 |
5 |
| SMDJ43A |
SMDJ43CA |
PFT |
DFT |
43.0 |
47.80 |
52.80 |
1 |
69.4 |
43.23 |
5 |
| SMDJ45A |
SMDJ45CA |
PFV |
DFV |
45.0 |
50.00 |
55.30 |
1 |
72.7 |
41.27 |
5 |
| SMDJ48A |
SMDJ48CA |
PFX |
DFX |
48.0 |
53.30 |
58.90 |
1 |
77.4 |
38.76 |
5 |
| SMDJ51A |
SMDJ51CA |
PFZ |
DFZ |
51.0 |
56.70 |
62.70 |
1 |
82.4 |
36.41 |
5 |
| SMDJ54A |
SMDJ54CA |
RGE |
DGE |
54.0 |
60.00 |
66.30 |
1 |
87.1 |
34.44 |
5 |
| SMDJ58A |
SMDJ58CA |
PGG |
DGG |
58.0 |
64.40 |
71.20 |
1 |
93.6 |
32.05 |
5 |
| SMDJ60A |
SMDJ60CA |
PGK |
DGK |
60.0 |
66.70 |
73.70 |
1 |
96.8 |
30.99 |
5 |
| SMDJ64A |
SMDJ64CA |
PGM |
DGM |
64.0 |
71.10 |
78.60 |
1 |
103.0 |
29.13 |
5 |
| SMDJ70A |
SMDJ70CA |
PGP |
DGP |
70.0 |
77.80 |
86.00 |
1 |
113.0 |
26.55 |
5 |
| SMDJ75A |
SMDJ75CA |
PGR |
DGR |
75.0 |
83.30 |
92.10 |
1 |
121.0 |
24.79 |
5 |
| SMDJ78A |
SMDJ78CA |
PGT |
DGT |
78.0 |
86.70 |
95.80 |
1 |
126.0 |
23.81 |
5 |
| SMDJ80A |
SMDJ80CA |
PGB |
DGB |
80.0 |
88.80 |
97.60 |
1 |
129.6 |
23.15 |
5 |
| SMDJ85A |
SMDJ85CA |
PGV |
DGV |
85.0 |
94.40 |
104.00 |
1 |
137.0 |
21.90 |
5 |
| SMDJ90A |
SMDJ90CA |
PGX |
DGX |
90.0 |
100.00 |
111.00 |
1 |
146.0 |
20.55 |
5 |
| SMDJ100A |
SMDJ100CA |
PGZ |
DGZ |
100.0 |
111.00 |
123.00 |
1 |
162.0 |
18.52 |
5 |
| SMDJ110A |
SMDJ110CA |
PHE |
DHE |
110.0 |
122.00 |
135.00 |
1 |
177.0 |
16.95 |
5 |
| SMDJ120A |
SMDJ120CA |
PHG |
DHG |
120.0 |
133.00 |
147.00 |
1 |
193.0 |
15.54 |
5 |
| SMDJ130A |
SMDJ130CA |
PHK |
DHK |
130.0 |
144.00 |
159.00 |
1 |
209.0 |
14.35 |
5 |
| SMDJ140A |
SMDJ140CA |
PHB |
DHB |
140.0 |
155.00 |
171.00 |
1 |
226.8 |
13.23 |
5 |
| SMDJ150A |
SMDJ150CA |
PHM |
DHM |
150.0 |
167.00 |
185.00 |
1 |
243.0 |
12.35 |
5 |
| SMDJ160A |
SMDJ160CA |
PHP |
DHP |
160.0 |
178.00 |
197.00 |
1 |
259.0 |
11.58 |
5 |
| SMDJ170A |
SMDJ170CA |
PHR |
DHR |
170.0 |
189.00 |
209.00 |
1 |
275.0 |
10.91 |
5 |
| SMDJ180A |
SMDJ180CA |
PHT |
DHT |
180.0 |
201.00 |
220.00 |
1 |
291.6 |
10.29 |
5 |
| SMDJ190A |
SMDJ190CA |
PHV |
DHV |
190.0 |
211.00 |
232.00 |
1 |
307.8 |
9.75 |
5 |
| SMDJ200A |
SMDJ200CA |
PHW |
DHW |
200.0 |
224.00 |
247.00 |
1 |
324.0 |
9.26 |
5 |
| SMDJ220A |
SMDJ220CA |
PHX |
DHX |
220.0 |
246.00 |
272.00 |
1 |
356.0 |
8.43 |
5 |
| SMDJ250A |
SMDJ250CA |
PHZ |
DHZ |
250.0 |
279.00 |
309.00 |
1 |
405.0 |
7.41 |
5 |
| SMDJ300A |
SMDJ300CA |
PJE |
DJE |
300.0 |
335.00 |
371.00 |
1 |
486.0 |
6.17 |
5 |
| SMDJ350A |
SMDJ350CA |
PJG |
DJG |
350.0 |
391.00 |
432.00 |
1 |
567.0 |
5.29 |
5 |
| SMDJ400A |
SMDJ400CA |
PJK |
DJK |
400.0 |
447.00 |
494.00 |
1 |
648.0 |
4.63 |
5 |
| SMDJ440A |
SMDJ440CA |
PJM |
دی جی ام |
440.0 |
492.00 |
543.00 |
1 |
713.0 |
4.21 |
5 |
يادداشت:
1.۱.پشتبند "A" نشان دهنده دستگاه تحمل ۵٪ است.
2.2 اضافه کردن پسوند "CA" پس از شماره بخش برای مشخص کردن دستگاه های دو جهت.
3برای دستگاه های دو جهت با VRاز 10 ولت و کمتر،Rحد دو برابر شده.
ویژگی ها:
برای کاربردهای نصب شده بر روی سطح به منظور بهینه سازی فضای صفحه
نشت کم
واحد واحد و دو جهت
گره های شیشه ای غیر فعال
استحکام کم
توانایی بسیار خوبی در چسباندن
۳۰۰۰ وات توانایی حداکثر قدرت در ۱۰ × ۱۰۰۰μs موج شکل سرعت تکرار (سائیکل کار):0.01 درصد
زمان پاسخ سریع: معمولا کمتر از 1.0ps از 0 ولت تا VBRدقیقه
نمادین IRکمتر از 5μA بالاتر از 12V.
جوشاندن در دمای بالا: 260°C/40 ثانیه در ترمینال ها
ضریب حداکثر دمای معمولی ΔVBR= 0.1% × VBR@25°C× ΔT
بسته پلاستيکي داراي سوختگي آزمايشگاهي 94V-0
قلع مات بدون سرب
آزاد از هالوجن و سازگار با RoHS
حالت شکست معمول کوتاه از ولتاژ بیش از حد مشخص شده یا جریان
آزمایش موشک بر اساس JEDEC JESD201A بر اساس جدول 4a و 4c آن انجام می شود.
IEC-61000-4-2 ESD 15kV ((هوا) ، 8kV (تماس)
حفاظت ESD خطوط داده مطابق با IEC 61000-4-2 (IEC801-2)
حفاظت EFT خطوط داده مطابق با IEC 61000-4-4 (IEC801-4)
کاربردها:
دستگاه های TVS برای محافظت از رابط های I / O ، VCC bus و سایر مدارهای آسیب پذیر مورد استفاده در ارتباطات مخابراتی ، کامپیوتر ، برنامه های الکترونیکی صنعتی و مصرفی ایده آل هستند.
| پارامتر |
نماد |
ارزش |
واحد |
| پراکندگی قدرت پالس اوج با یک شکل موج 10/1000μs (شکل 1) ((یادداشت 1) ، (یادداشت 2) |
PPPم |
3000 |
وات |
| جریان پالس اوج با شکل موج 10/1000μs. |
منPP |
جدول بعدی را ببینید |
آمپر |
| پخش قدرت در بخارگر بی نهایت در TL=75°C |
PM ((AV) |
6.0 |
وات |
| اوج جریان موج جلو، 8.3ms یک موج نیمه سینوس (تذکر 3) |
منFSM |
300 |
آمپر |
| حداکثر ولتاژ لحظه ای جلو در 25A فقط برای یک جهت (توجه 4) |
VF |
3.5/5.0 |
ولتاژ |
| اتصال کار و محدوده دمای ذخیره سازی. |
TJ، TSTG |
-55 تا +150 |
°C |
|
يادداشت:
1پالس جریان غیر تکراری، بر اساس شکل 3 و بالاتر از TA= 25 درجه سانتیگراد در شکل 2.
2. نصب شده بر روی 5.0mm x 5.0mm (0.03mm ضخیم) پد های مس به هر ترمینال.
3. 8.3ms تک نیمه موج سینوس، یا موج معادل مربع، چرخه کار = حداکثر 4 پالس در دقیقه
4. VF< 3.5V برای VBR< 200 ولت و VF< 6.5V برای VBR> 201 ولت
|
