VRWM 64V یک جهت نصب سطح TVS دیود SMAJ64A، برنامه محافظت رایگان ارائه شده است

VRWM 64V یک جهت نصب سطح TVS دیود SMAJ64A، برنامه محافظت رایگان ارائه شده است

دیود TVS سطح نصب شده SMAJ64A صفحه اطلاعات:SMAJ_v22071.pdf

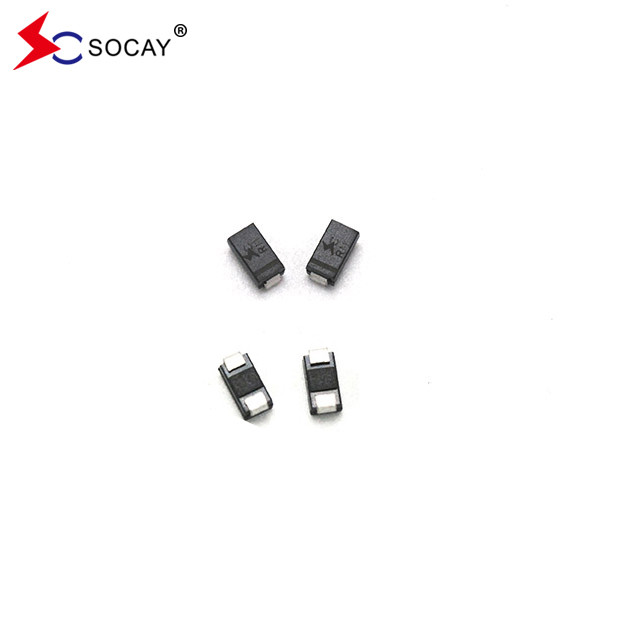

دیود سطح TVS SMAJ64A تصویر:

دیود سطح TVS SMAJ64A به طور خاص برای محافظت از تجهیزات الکترونیکی حساس از ولتاژ موقت ناشی از رعد و برق و سایر وقایع ولتاژ موقت طراحی شده است.

1استفاده از دیود های سرکوب گذار (دیود های TVS) در سیستم های تغذیه TN
ولتاژ بیش از حد ناشی از خطاهای عملیاتی انسانی مانند امواج ولتاژ بیش از حد رعد و برق و سوئیچ های بار می تواند به راحتی به داخل تجهیزات الکتریکی و الکترونیکی از طریق خطوط برق نفوذ کند.که باعث خرابی تجهیزات الکتریکی و الکترونیکی می شودبا نصب دستگاه های جذب موج MOV و TVS در خط برق، دو سطح حفاظت اجرا می شود.در خطوط L و N محافظت از حالت مشترک و حالت فرقی انجام می شودروش خاص نصب MOV در انتهای جلو خط به عنوان حفاظت SPD سطح اول برای تخلیه بیشتر جریان برق است. and install a high-power transient suppression diode (TVS diode) at the end of the line (front end of the equipment) as the second level SPD protection to further weaken the The overvoltage wave amplitude reduces the grid voltage to within the E/I safe withstand voltage rangeلازم به ذکر است که MOV و TVS باید هماهنگی و همکاری ولتاژ و انرژی را به دست آورند و طول خط بین AB نباید کمتر از 5 متر باشد. در غیر این صورت،طول خط باید افزایش یابد یا دستگاه های جداسازی نصب شوند..

2استفاده از دیود های سرکوب گذار (دیود های TVS) در خطوط سیگنال شبکه
دیود های سرکوب گذرا (دیود های TVS) نه تنها می توانند برای محافظت از سیستم های برق، بلکه برای محافظت از خطوط سیگنال نیز استفاده شوند.لوله های تخلیه گاز GDT و دیود های سرکوب گذرا (دیود های TVS) برای تشکیل محافظت از سیگنال افزایش می شونداین دستگاه با پاسخ سریع، نشت کوچک، تقریباً بدون از دست دادن سیگنال مشخص می شود و می تواند حفاظت ایمن و قابل اعتماد را برای خطوط شبکه با سرعت بالا فراهم کند.

3استفاده از دیود های سرکوب گذار (دیود های TVS) در سیستم های برق DC
در مدار منبع برق یک کامپیوتر شخصی معمولی، شبکه AC 220 V از طریق یک ترانسفورماتور به AC 20 V کاهش می یابد،و سپس توسط مدار برای خروجی قدرت DC 10 V DC و متصل به بار تنظیم و اصلاح می شود. با نصب یک دو طرفه فشار فراینده TVS1 در پایان خروجی ترانسفورماتورآن را جذب جریان پالس لحظه ای از خطوط L و N و ولتاژ مدار در یک سطح ولتاژ امن clamps. TVS1 می تواند از تنظیم کننده پشتی و سایر قطعات مدار ترانسفورماتور محافظت کند.یک سرکوب کننده ولتاژ گذرا یک طرفه TVS2 در انتهای خروجی منبع برق DC بعد از تنظیم کننده نصب شده است تا بار DC را از فشار بیش از حد و ضربه های فعلی محافظت کند.

3استفاده از دیود های سرکوب گذرا (دیود های TVS) در مدار های ترانزیستوری
به عنوان یک دستگاه کنترل جریان، ترانزیستورها بخش مهمی از مدارهای یکپارچه الکترونیکی هستند. آنها را می توان به دو دسته تقسیم کرد: ترانزیستورهای NPN و ترانزیستورهای PNP [5].ازشون در مدارهای سوئیچینگ استفاده می کنن، مدارهای تقویت کننده و مدارهای ثبات ولتاژ.برای محافظت از مدار ترانزیستور از تداخل ولتاژ افزایش مانند ESD / EFT (افزایش الکتروستاتیک / گروه پالس گذرا سریع الکتریکی)، TVS1 و TVS2 به ترتیب برای حفاظت به انتهای ورودی و خروجی مدار اضافه می شوند.

ما تولید کننده و تامین کننده اجزای غیر فعال مختلف هستیم
